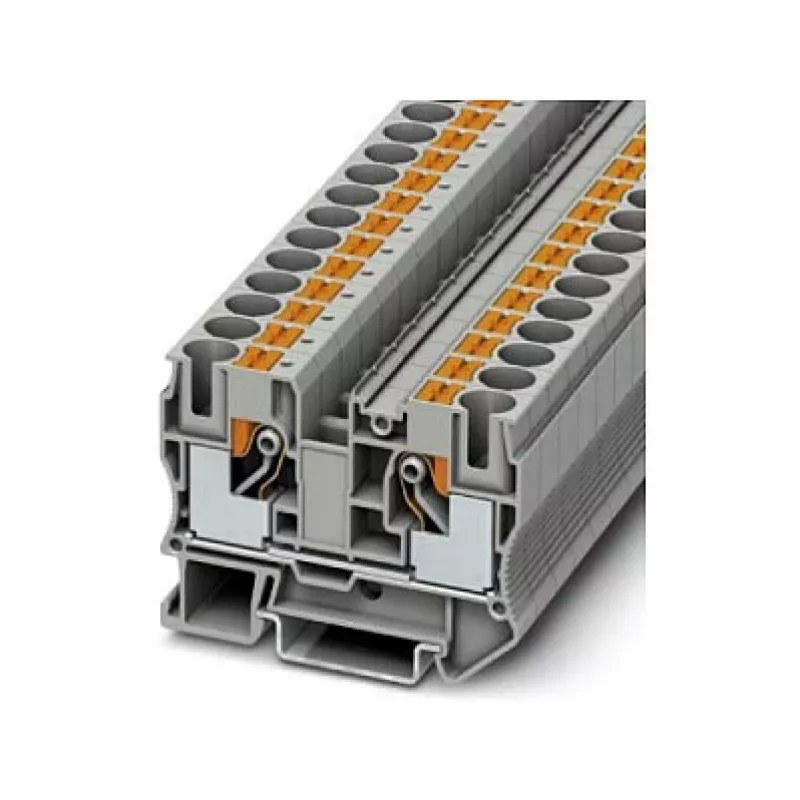

Phoenix 3212120 PT 10 Push-in Durchgangsklemme, 10 mm², grau

Bewertet für 1000 V und 57 A bietet die Phoenix 3212120 PT 10 Klemme eine Hochstromverbindung in kompaktem Push-in-Design. Ihr Nennquerschnitt von 10 mm² nimmt massive Leiter bis 16 mm² und feindrähtige bis 10 mm² auf und ist damit ideal für anspruchsvolle industrielle Schaltschränke und Energieverteilungsanwendungen.

Überblick

Die Phoenix 3212120 PT 10 ist eine einpolige Durchgangsklemme für die Hutschienenmontage auf NS 35/7,5 oder NS 35/15. Sie verfügt über zwei Push-in-Anschlüsse für werkzeuglose Verdrahtung mit einer großzügigen Abisolierlänge von 18 mm für sichere Leitereinführung. Das graue Polyamidgehäuse erfüllt die Entflammbarkeitsklasse UL 94 V0 und hält Betriebstemperaturen von -60 °C bis 105 °C stand.

Besondere Merkmale

• Hohe Strombelastbarkeit: 57 A bei 1000 V (IEC) für robuste Energieverteilung.
• Push-in-Technologie: schnelle, vibrationssichere Verbindungen ohne Spezialwerkzeug.
• Großer Leiterquerschnittsbereich: massive Leiter von 0,5 bis 16 mm² und feindrähtige von 0,5 bis 10 mm².
• Robuste Konstruktion: PA-Gehäuse mit V0-Entflammbarkeitsklasse und weiter Temperaturtoleranz.
• Internationale Zulassungen: IEC 60947-7-1, UL, CSA, VDE und EAC zertifiziert für den weltweiten Einsatz.

Technische Details

• Anschlusstechnik: Push-in
• Nennquerschnitt: 10 mm²
• Anzahl der Anschlüsse: 2
• Anzahl der Positionen: 1
• Nennspannung (IEC): 1000 V
• Nennstrom (IEC): 57 A
• Bemessungsstoßspannung: 8 kV
• Isolierstoff: PA (Polyamid)
• Farbe: Grau
• Montageart: Hutschiene NS 35/7,5 oder NS 35/15
• Leiterquerschnitt massiv: 0,5 - 16 mm²
• Leiterquerschnitt feindrähtig: 0,5 - 10 mm²
• Abisolierlänge: 18 mm
• Betriebstemperatur: -60 °C bis 105 °C
• Entflammbarkeitsklasse: V0 (UL 94)
• Verschmutzungsgrad: 3
• Überspannungskategorie: III
• Normen/Zulassungen: IEC 60947-7-1, UL, CSA, VDE, EAC

Unser Fazit

Die Phoenix 3212120 PT 10 überzeugt bei Hochstromanwendungen auf engem Raum. Ihre Push-in-Anschlüsse reduzieren die Verdrahtungszeit, während das robuste Polyamidgehäuse langfristige Zuverlässigkeit gewährleistet. Eine solide Wahl für Schaltschrankbauer und Maschinen-OEMs, die zertifizierte, wartungsfreie Verbindungen benötigen.
