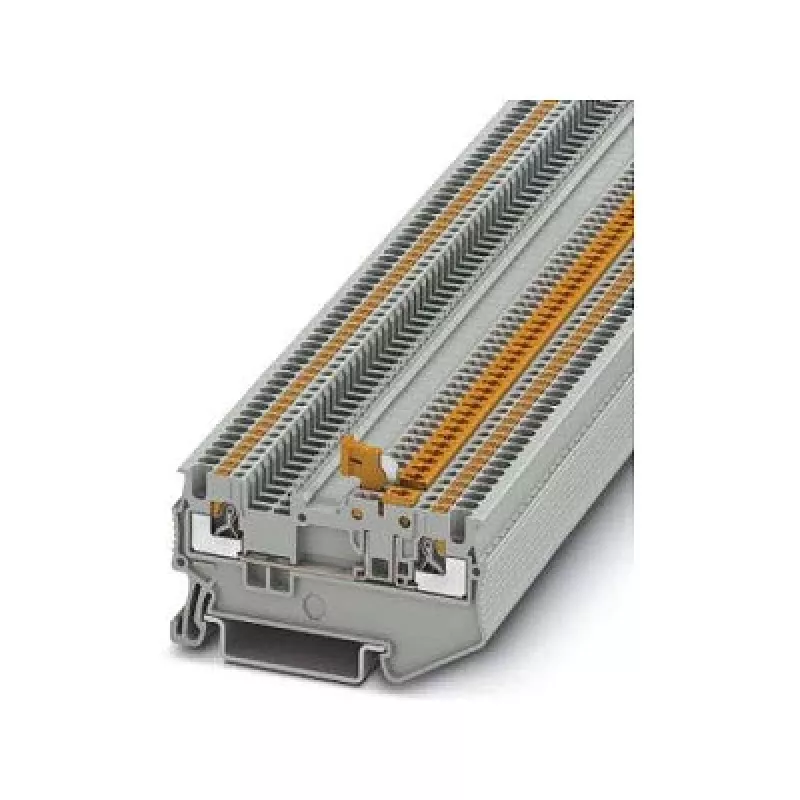

Phoenix 3210301 PT 1,5/S-MT Messertrennklemmblock, Push-in, 1,5 mm², Grau

In Schaltschränken und Verteilerkästen ist die sichere Trennung von Stromkreisen für Wartung und Fehlersuche unerlässlich. Der Phoenix 3210301 PT 1,5/S-MT Messertrennklemmblock bietet eine kompakte, werkzeuglose Lösung zum Trennen von Signal- und Leistungsleitungen ohne Neuverdrahtung. Seine Push-in-Anschlusstechnik ermöglicht das direkte Einführen von massiven oder feindrähtigen Leitern, reduziert die Installationszeit und gewährleistet vibrationssichere Verbindungen.

Für wen ist er geeignet

Dieser Klemmenblock ist ideal für Schaltschrankbauer, Maschinenhersteller und Wartungstechniker, die eine zuverlässige Stromkreistrennung in industriellen Steuerungssystemen, der Gebäudeautomation oder der Prozessindustrie benötigen. Er eignet sich für Anwendungen mit begrenztem Platz, ohne Kompromisse bei der Leistung.

Hauptmerkmale

• Messertrennfunktion ermöglicht schnelle Stromkreistrennung mit einem Standard-Schraubendreher
• Push-in-Anschluss für werkzeugloses Verdrahten von massiven und feindrähtigen Leitern
• Bemessungsspannung 500 V und Bemessungsstrom 17,5 A, geeignet für eine Vielzahl von Signal- und Niederspannungskreisen
• Kompaktes Design mit 1,5 mm² Nennquerschnitt, ideal für dichte Hutschienenanordnungen
• Graues Polyamidgehäuse, halogenfrei und flammwidrig (UL 94 V0)
• Montage auf Standard-Hutschienen NS 35/7,5 oder NS 35/15

Technische Daten

• Typ: Messertrennklemmblock
• Anschlussmethode: Push-in
• Anzahl der Positionen: 2
• Anzahl der Ebenen: 1
• Nennquerschnitt: 1,5 mm²
• Bemessungsspannung (IEC): 500 V
• Bemessungsstrom (IEC): 17,5 A
• Bemessungsstoßspannung: 6 kV
• Isolierstoff: Polyamid (PA)
• Farbe: Grau
• Befestigungsart: Hutschiene NS 35/7,5, NS 35/15
• Leiterquerschnitt massiv: 0,14 – 1,5 mm²
• Leiterquerschnitt feindrähtig: 0,14 – 1,5 mm²
• AWG-Größe: 26 – 16
• Abisolierlänge: 8 – 10 mm
• Betriebstemperatur: -60 °C bis 105 °C
• Brennbarkeitsklasse: UL 94 V0
• Verschmutzungsgrad: 3

Tipps

Für zuverlässige Push-in-Verbindungen verwenden Sie Leiter mit Aderendhülsen oder stellen Sie sicher, dass feindrähtige Drähte vor dem Einführen fest verdrillt sind. Zum Trennen des Stromkreises führen Sie einen Schraubendreher in den dafür vorgesehenen Schlitz ein und hebeln Sie den Messerkontakt auf. Vergewissern Sie sich vor dem Betätigen der Trennfunktion, dass der Stromkreis spannungsfrei ist.
