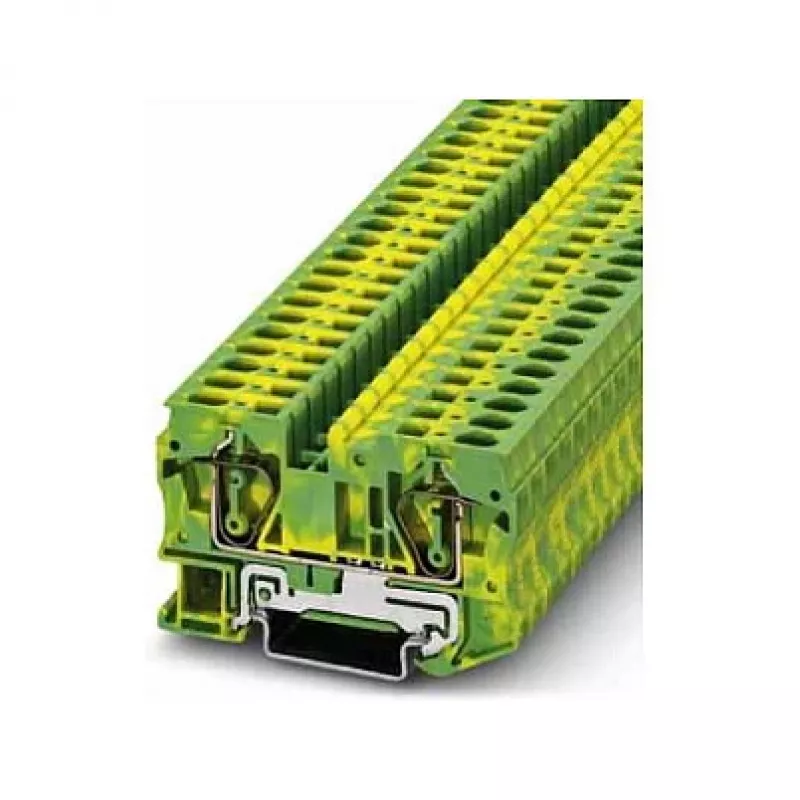

Phoenix Contact ST 6-PE Schutzleiter-Klemme, Zugfeder, grün-gelb, 6mm², DIN-Schiene

In industriellen Schaltschränken ist zuverlässige Erdung keine Option, sondern eine Sicherheitspflicht. Die Phoenix Contact ST 6-PE Schutzleiter-Klemme bietet eine sichere, vibrationsbeständige Verbindung für Schutzleiter bis 6 mm². Die Zugfedertechnik macht ein regelmäßiges Nachziehen überflüssig und gewährleistet einen wartungsarmen Betrieb auch unter rauen Umgebungsbedingungen. Das grün-gelbe Gehäuse kennzeichnet eindeutig die PE-Funktion und reduziert Verdrahtungsfehler bei Installation und Inspektion.

Für wen ist sie geeignet

Elektroingenieure, Schaltschrankbauer und Wartungstechniker, die mit DIN-Schienen-Baugruppen in der industriellen Automatisierung, Energieverteilung und Gebäudeinfrastruktur arbeiten. Diese Klemme ist ideal für Anwendungen, die eine kompakte PE-Verbindung mit hohem Strom und werkzeuglosem Stecken für massive Leiter oder Adern mit Aderendhülsen erfordern.

Hauptmerkmale

• Zugfederanschluss: Stecktechnik für massive und mit Aderendhülsen versehene Leiter, kein Spezialwerkzeug erforderlich
• Bemessungsquerschnitt 6 mm², unterstützt massive Leiter bis 10 mm²
• Hohe Strombelastbarkeit: 41 A (IEC) bei Bemessungsspannung 1000 V
• Grün-gelbes Isoliergehäuse aus flammwidrigem Polyamid (UL 94 V0)
• Montage auf Standard-35-mm-DIN-Schienen (NS 35/7,5 und NS 35/15)
• Weiter Betriebstemperaturbereich: -60 °C bis +105 °C
• Zwei Anschlusspunkte plus integrierter PE-Fuß für direkte Erdung auf der Schiene
• Abisolierlänge 12 mm für konsistente, zuverlässige Verbindungen

Technische Daten

• Marke: Phoenix Contact
• Modell: ST 6-PE
• MPN: 3031500
• EAN: 4017918186968
• Anschlusstechnik: Zugfeder (Stecktechnik)
• Bemessungsquerschnitt: 6 mm²
• AWG: 10
• Anzahl der Anschlüsse: 2 (plus PE-Fuß)
• Anzahl der Positionen: 1
• Farbe: Grün-gelb
• Befestigungsart: DIN-Schiene (NS 35/7,5, NS 35/15)
• Isolierstoff: Polyamid (PA)
• Brennbarkeitsklasse: UL 94 V0
• Bemessungsspannung (IEC): 1000 V
• Bemessungsstrom (IEC): 41 A
• Bemessungsstoßspannung: 8 kV
• Abisolierlänge: 12 mm
• Min. Querschnitt massiver Leiter: 0,2 mm²
• Max. Querschnitt massiver Leiter: 10 mm²
• Min. Querschnitt feindrähtiger Leiter: 0,2 mm²
• Max. Querschnitt feindrähtiger Leiter: 6 mm²
• Min. Querschnitt (Aderendhülse mit Kunststoffhülse): 0,25 mm²
• Max. Querschnitt (Aderendhülse mit Kunststoffhülse): 6 mm²
• Betriebstemperatur: -60 °C bis 105 °C

Tipps

Bei feindrähtigen Leitern ohne Aderendhülsen die Federklemme vor dem Einführen mit einem Schraubendreher öffnen. Sicherstellen, dass die DIN-Schiene ordnungsgemäß geerdet ist, um den PE-Stromkreis zu schließen. Bei Verwendung von Aderendhülsen mit Kunststoffhülse prüfen, dass die Hülse den Klemmbereich nicht beeinträchtigt. Die Klemme regelmäßig auf Anzeichen von Überhitzung oder Verfärbung prüfen, insbesondere bei Anwendungen mit hohen Strömen.
