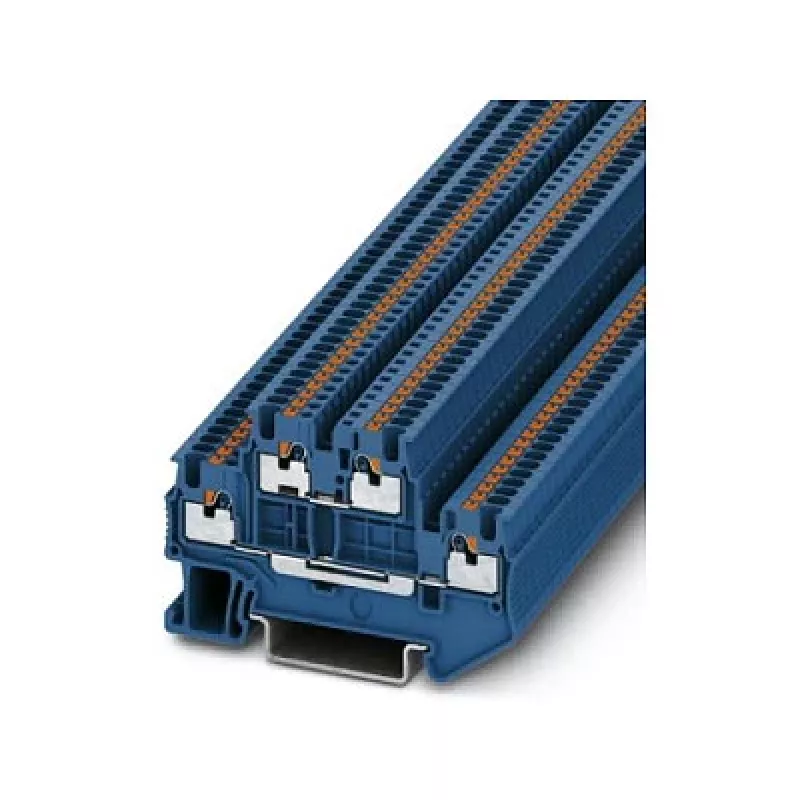

Phoenix 3208524 PTTB 1,5/S BU Doppelstock-Durchgangsklemme, Push-in, blau

Mit einem Nennstrom von 17,5 A und einer Nennspannung von 500 V bewältigt diese Doppelstockklemme anspruchsvolle Aufgaben in der industriellen Steuerungs- und Energieverteilung auf kompakten 3,5 mm Breite. Die Push-in-Anschlusstechnik ermöglicht werkzeugloses Anschließen von starren und flexiblen Leitern bis 1,5 mm² und reduziert die Installationszeit erheblich.

Überblick

Die Phoenix Contact PTTB 1,5/S BU ist eine zweistöckige Klemme mit vier Push-in-Anschlusspunkten, ausgelegt für die Hutschienenmontage auf NS 35/7,5 oder NS 35/15. Das blaue Polyamidgehäuse erfüllt die Entflammbarkeitsklasse UL 94 V0 und gewährleistet Sicherheit im Schaltschrankbau und bei der Maschinenverdrahtung. Die Klemme ist für Verschmutzungsgrad 3 und Überspannungskategorie III ausgelegt und eignet sich für raue Industrieumgebungen.

Besonderheiten

• Push-in-Anschluss: kein Werkzeug für starre oder mit Aderendhülsen versehene Leiter erforderlich, reduziert die Verdrahtungszeit um bis zu 50%.
• Doppelstock-Design: zwei unabhängige Potenziale in einem nur 3,5 mm breiten Modul, spart Platz auf der Hutschiene.
• Großer Temperaturbereich: Betrieb von -60 °C bis 105 °C, geeignet für extreme Bedingungen.
• Hohe Stromdichte: 17,5 A pro Stockwerk mit 500 V Isolation, ideal für Steuerstromkreise und Signalverteilung.
• Robustes Gehäuse: PA 6.6 Polyamid, halogenfrei, mit V0-Entflammbarkeitsklasse für erhöhten Brandschutz.

Technische Details

• Anschlusstechnik: Push-in
• Anzahl der Stockwerke: 2
• Anzahl der Anschlüsse: 4
• Nennquerschnitt: 1,5 mm²
• Leiterquerschnitt starr: 0,14 mm² – 1,5 mm²
• Leiterquerschnitt flexibel: 0,14 mm² – 1,5 mm²
• Abisolierlänge: 8 mm – 10 mm
• Nennspannung (IEC): 500 V
• Nennstrom (IEC): 17,5 A
• Befestigungsart: Hutschiene (NS 35/7,5, NS 35/15)
• Isolierstoff: PA (Polyamid)
• Entflammbarkeitsklasse: V0 (UL 94)
• Betriebstemperatur: -60 °C bis 105 °C
• Verschmutzungsgrad: 3
• Überspannungskategorie: III
• Breite: 3,5 mm
• Länge: 65,8 mm
• Höhe (auf NS 35/7,5): 42,5 mm

Unser Fazit

Die PTTB 1,5/S BU vereint hohe elektrische Leistung mit platzsparendem Doppelstock-Design und werkzeugloser Push-in-Verdrahtung. Sie ist eine zuverlässige Wahl für Schaltschränke, SPS-Schnittstellen und industrielle Automatisierung, wo Dichte und Geschwindigkeit zählen.
