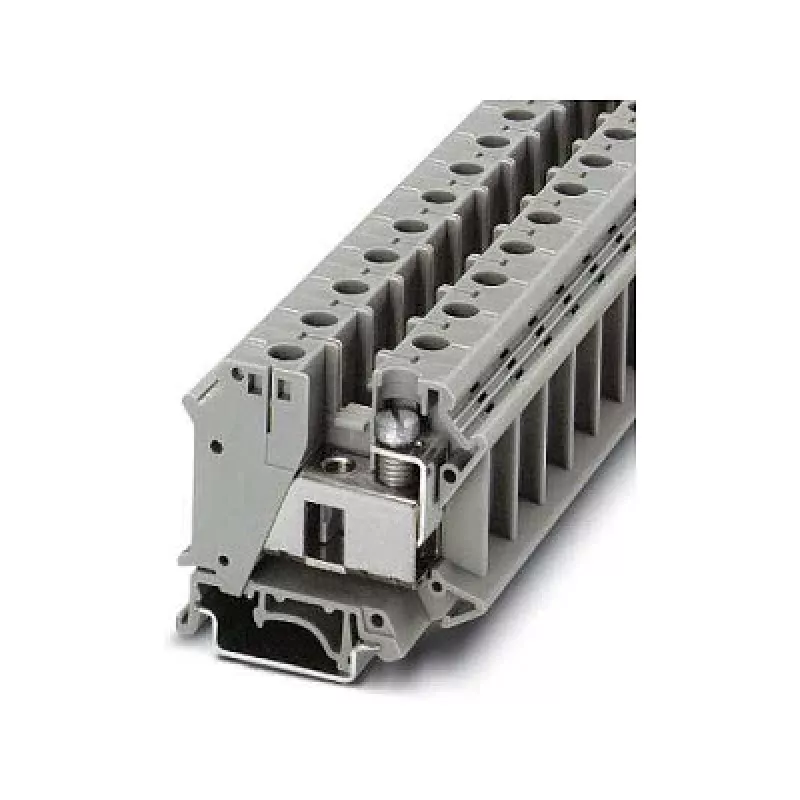

Phoenix 3074088 UTI 35 Installations-Durchgangsklemme

Bewertet für 1000 V und 125 A, bewältigt diese Installations-Durchgangsklemme anspruchsvolle Stromverteilung mit Leichtigkeit. Die Schraubverbindung mit M6-Gewinde und einem Anzugsdrehmoment von 3,5–4 Nm gewährleistet einen sicheren, vibrationsfesten Halt für Leiter bis 35 mm².

Überblick

Die Phoenix 3074088 UTI 35 ist eine einpolige Durchgangsklemme zur Montage auf DIN-Schiene NS 35/7,5 oder NS 35/15. Sie akzeptiert massive und feindrähtige Leiter von 0,5 bis 35 mm² (20–2 AWG) und eignet sich daher für eine Vielzahl industrieller Verdrahtungsaufgaben. Das graue Polyamidgehäuse bietet hervorragende Isolierung und mechanische Festigkeit.

Besondere Merkmale

• Hohe Strombelastbarkeit: 125 A Nennstrom für Leistungsstromkreise
• Großer Leiterquerschnittsbereich: 0,5–35 mm² massiv oder feindrähtig
• Robuste Schraubverbindung mit M6-Gewinde und hohem Anzugsdrehmoment
• Entflammbarkeitsklasse UL 94 V0 für erhöhte Sicherheit
• Weiter Betriebstemperaturbereich: -60 °C bis 105 °C

Technische Details

• Anschlussart: Schraubanschluss
• Anzahl der Anschlüsse: 2
• Anzahl der Positionen: 1
• Nennspannung (IEC): 1000 V
• Nennstrom (IEC): 125 A
• Leiterquerschnitt massiv: 0,5 - 35 mm²
• Leiterquerschnitt feindrähtig: 0,5 - 35 mm²
• Leiter-AWG-Bereich: 20 - 2 AWG
• Isolierstoff: PA (Polyamid)
• Befestigungsart: DIN-Schiene NS 35/7,5, NS 35/15
• Bemessungsstoßspannung (Uimp): 8 kV
• Verschmutzungsgrad: 3
• Überspannungskategorie: III
• Entflammbarkeitsklasse (UL 94): V0
• Betriebstemperatur: -60 °C bis 105 °C
• Abisolierlänge: 12 mm
• Schraubengewinde: M6
• Anzugsdrehmoment: 3,5 Nm - 4 Nm

Unser Fazit

Gebaut für Zuverlässigkeit in rauen Umgebungen, vereint die Phoenix UTI 35 hohe elektrische Nennwerte mit einer robusten Schraubverbindung. Sie ist eine ausgezeichnete Wahl für die Stromverteilung in industriellen Schaltschränken und Gebäudeinstallationen.
