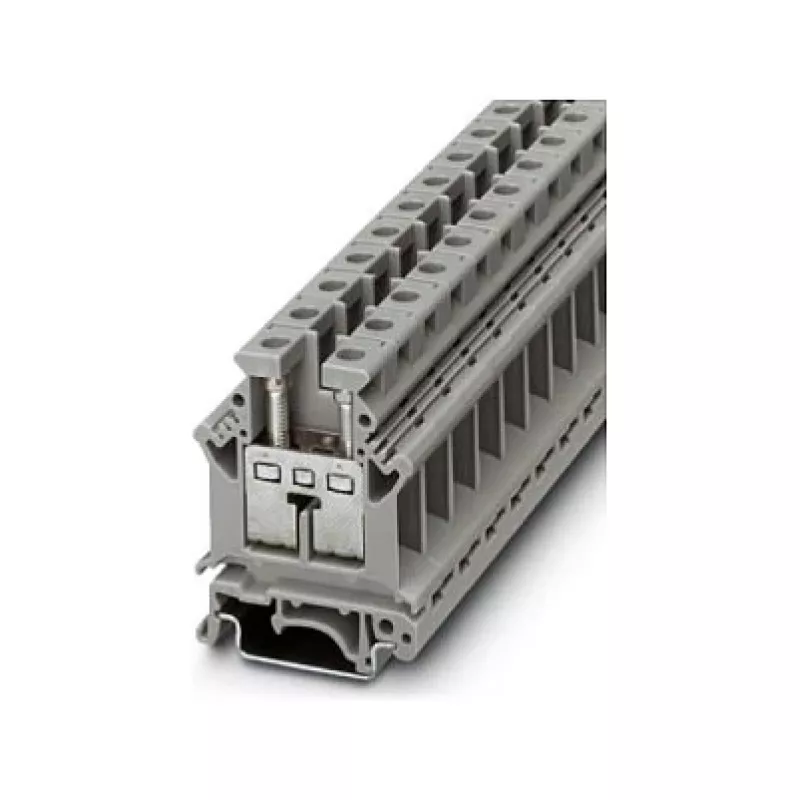

Phoenix 3006043 UK 16 N Durchgangsklemme, Schraubanschluss, 16 mm², 1000 V, 76 A, Grau

Lose Verbindungen in industriellen Schaltschränken und Verteilerkästen sind eine häufige Ursache für Ausfallzeiten und Sicherheitsrisiken. Die Phoenix 3006043 UK 16 N Durchgangsklemme eliminiert dieses Risiko mit einer robusten Schraubverbindung, die Leiter sicher greift und auch bei Vibrationen eine stabile elektrische Verbindung gewährleistet. Das kompakte Design passt auf Standard-Hutschienen und eignet sich ideal für hochdichte Verdrahtung in Maschinen, Stromversorgungen und Gebäudeautomation.

Für wen ist sie geeignet

Diese Klemme ist für Elektroingenieure, Schaltschrankbauer und Wartungstechniker konzipiert, die einen zuverlässigen Verbindungspunkt für Leistungs- und Steuerstromkreise benötigen. Sie eignet sich für Anwendungen bis 1000 V und 76 A und deckt die meisten industriellen und gewerblichen Installationen ab. Ob Sie einen Motorsteuerzentrale oder einen Beleuchtungsverteiler verdrahten, diese Klemme bietet eine sichere, langlebige Verbindung.

Hauptmerkmale

• Schraubanschluss mit M5-Gewinde und Anzugsdrehmoment 2,5–3 Nm für sichere Klemmung
• Großer Leiterquerschnittsbereich: 0,5–25 mm² massiv, 0,5–16 mm² flexibel, 20–4 AWG
• Hohe Strombelastbarkeit: 76 A Nennstrom (IEC), geeignet für Leistungsverteilung
• Bemessungsspannung 1000 V, Stoßspannung 8 kV, Verschmutzungsgrad 3
• Flammhemmendes PA-Gehäuse (UL 94 V0) für erhöhte Brandsicherheit
• Montage auf NS 35/7,5 oder NS 35/15 Hutschienen für schnelle Installation
• Betriebstemperatur von -60 °C bis 105 °C für raue Umgebungen
• Erfüllt IEC, UL, CSA, VDE, EAC und cULus Recognized Standards

Technische Daten

• Produkttyp: Durchgangsklemme
• Anschlussart: Schraubanschluss
• Anzahl der Positionen: 1
• Nennquerschnitt: 16 mm²
• Farbe: Grau
• Isolierstoff: PA (Polyamid)
• Montageart: Hutschiene NS 35/7,5, NS 35/15
• Bemessungsspannung (IEC): 1000 V
• Bemessungsstrom (IEC): 76 A
• Bemessungsstoßspannung: 8 kV
• Verschmutzungsgrad: 3
• Leiterquerschnitt massiv: 0,5–25 mm²
• Leiterquerschnitt flexibel: 0,5–16 mm²
• Leiterquerschnitt AWG: 20–4
• Abisolierlänge: 12 mm
• Gewinde: M5
• Anzugsdrehmoment: 2,5–3 Nm
• Brennbarkeitsklasse (UL 94): V0
• Betriebstemperatur: -60 °C bis 105 °C
• Normen/Zulassungen: IEC, UL, CSA, VDE, EAC, cULus Recognized

Tipps

Für zuverlässige Verbindungen Leiter immer auf die angegebene Länge von 12 mm abisolieren und die Schraube mit dem empfohlenen Drehmoment anziehen. Diese Klemme eignet sich für Schaltschränke, Verteiler und Maschinen, bei denen der Platz begrenzt ist, aber die Leistung nicht beeinträchtigt werden darf.
