Externe Antenne ALLNET ANT-868-14dbi-FLAT-PATCH-570 14 dBi, flacher Patch, 868 MHz, N-Buchse

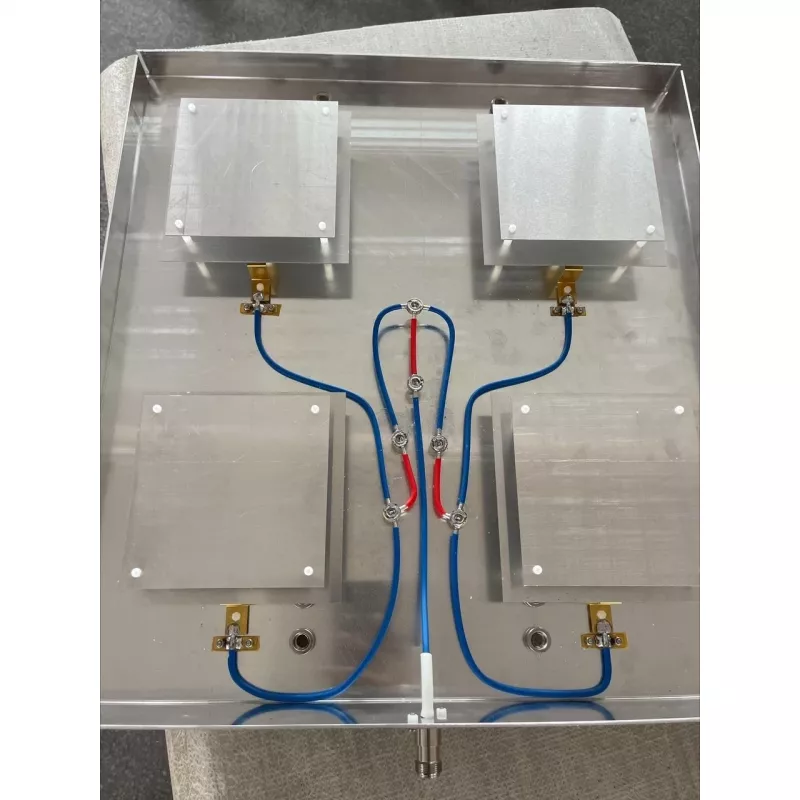

Die ALLNET ANT-868-14dbi-FLAT-PATCH-570 ist eine flache Patch-Außenantenne für 868-MHz-Anwendungen. Mit einem Richtgewinn von 14 dBi und einem N-Buchsen-Anschluss bündelt diese Antenne die gesendete und empfangene Energie in einem schmalen Strahl, um die Verbindungsreichweite zu erhöhen und die Signalzuverlässigkeit zu verbessern. Ihr kompaktes, flaches Profil vereinfacht die Montage an Wänden, Masten oder anderen ebenen Flächen und eignet sich für Installationen, bei denen eine gerichtete Abdeckung und eine geringe optische Wirkung gewünscht sind.

Vorteile

Ein flaches Patch-Design bietet ein stabiles, gerichtetes Strahlungsdiagramm mit 14 dBi Gewinn, um die Reichweite und Signalstabilität für Punkt-zu-Punkt- oder Punkt-zu-Mehrpunkt-Verbindungen zu erhöhen. Der N-Buchsen-Anschluss der Antenne ermöglicht den Anschluss an Kabel und Geräte mit Standard-N-Stecker, und das dünne, flache Gehäuse erleichtert die Installation auf vertikalen oder horizontalen Flächen. Die Richtcharakteristik reduziert Störungen aus unerwünschten Richtungen und bündelt die Leistung auf den beabsichtigten Abdeckungsbereich.

Geeignet für

• LPWAN-Netzwerke wie LoRaWAN und andere 868-MHz-IoT-Installationen
• Netzwerk-Gateways und Basisstationen, die eine fokussierte Uplink- und Downlink-Abdeckung erfordern
• Langstrecken-Funkverbindungen und Punkt-zu-Punkt-Verbindungen
• Wand- oder Mastmontage, bei der eine flache, gerichtete Antenne bevorzugt wird

Wichtige Spezifikationen

• Betriebsfrequenz: 868-MHz-Band
• Gewinn: 14 dBi
• Typ: flache Patch-Richtantenne
• Anschluss: N-Buchse

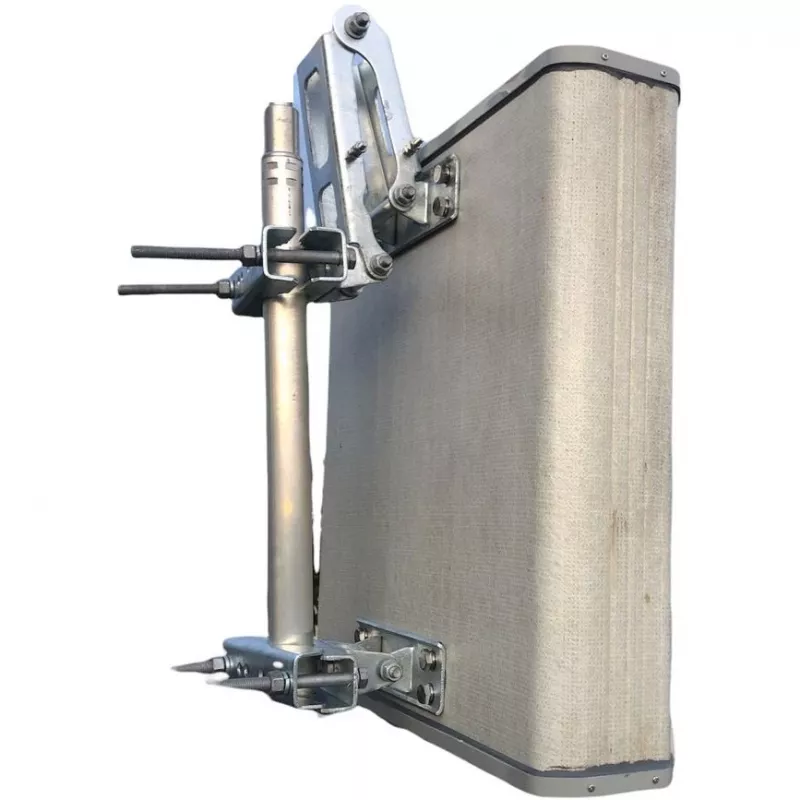

• Montage: geeignet für Wand- oder Mastmontage; flaches Gehäuse
• Polarisation: linear (typischerweise vertikal)
• Strahlungsdiagramm: gerichtet, schmaler Strahl

Verwendung

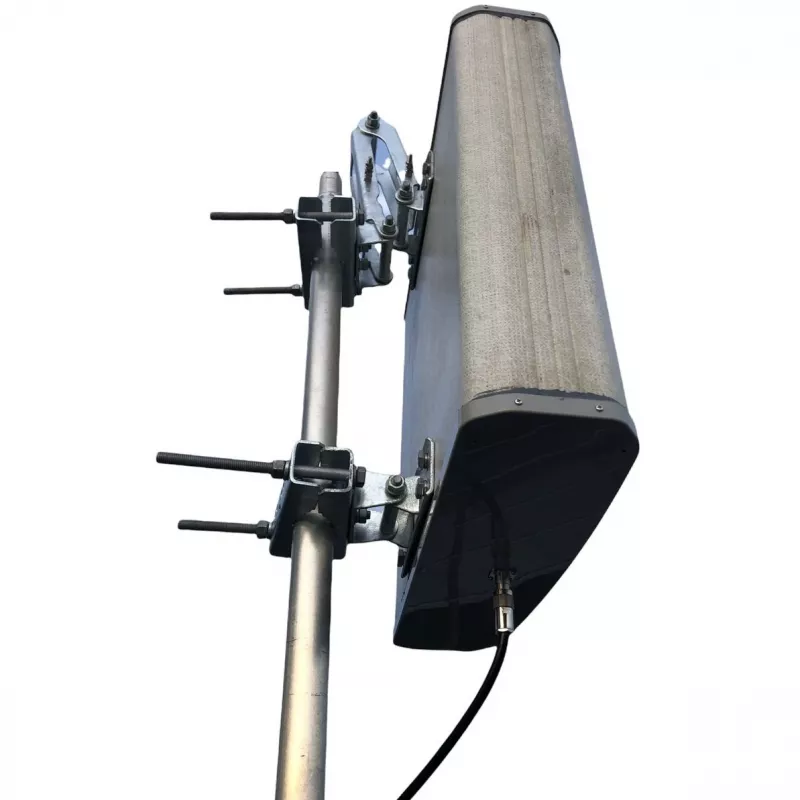

Montieren Sie die Antenne auf einer stabilen Oberfläche wie einer Wand oder einem Mast, wobei die Hauptkeule auf den gewünschten entfernten Endpunkt gerichtet ist, um die Verbindungsleistung zu maximieren. Schließen Sie ein geeignetes Koaxialkabel mit N-Stecker an den N-Buchsen-Anschluss der Antenne an und führen Sie das Kabel zum Funkgerät oder Gateway, wobei Sie scharfe Biegungen vermeiden und die Anschlüsse vor Feuchtigkeit schützen. Richten Sie die Antenne aus, indem Sie die Signalstärke oder Verbindungsqualität testen und dabei kleine Anpassungen an Azimut und Neigung vornehmen, bis eine optimale Leistung erreicht ist.

Empfehlungen

Für beste Ergebnisse installieren Sie die Antenne an einer erhöhten Position ohne große Hindernisse und fern von lokalen Störquellen. Verwenden Sie verlustarme Koaxialkabel und wetterfeste Steckverbinder für Außeninstallationen. Stellen Sie bei Punkt-zu-Punkt-Verbindungen sicher, dass beide Enden Antennen mit kompatibler Strahlbreite und Polarisation für eine gleichbleibende Leistung verwenden.
