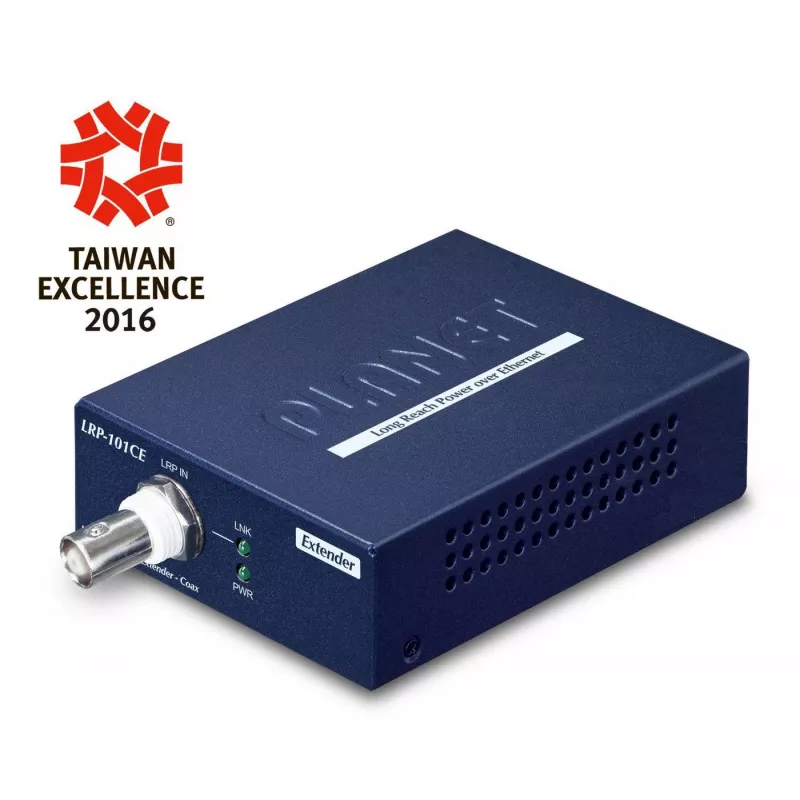

Netzwerk-Transmitter PLANET LRP-101CE

Der PLANET LRP-101CE ist ein Single-Port Long Reach PoE-Extender, der sowohl Daten als auch Strom an 802.3af/at-konforme Powered Devices (PDs) über Entfernungen jenseits der standardmäßigen 100 m liefert. In Kombination mit PLANET Long Reach PoE-Injektoren oder Mehrkanal-Long-Reach-PoE-Switches ermöglicht der LRP-101CE die Übertragung über vorhandene 75-Ω-Koaxialkabel für eine Reichweitenverlängerung bis zu 1.000 m (3.280 ft) und versorgt gleichzeitig ein entferntes PD mit PoE.

Vorteile

Der LRP-101CE liefert bis zu 25 W Ausgangsleistung über Ethernet, um PoE-IP-Kameras, PoE-WLAN-Access-Points oder Zugangskontrollgeräte mit Strom zu versorgen. Er unterstützt Daisy-Chaining über BNC-T-Verbinder, um bei Bedarf vier Knoten pro Port gemeinsam zu nutzen. Das Gerät arbeitet in einem weiten Temperaturbereich (−20 bis 70 °C) für stabile Leistung in rauen Umgebungen und verfügt über Front-LEDs für Link, Aktivität und PoE-Status. Das Plug-and-Play-Design erfordert keine Konfiguration und kann eine Verbindung in unter 5 Sekunden wiederherstellen.

Geeignet für

• Langstrecken-IP-Kamerainstallationen über vorhandene Koaxialkabel
• Außen- und Großflächen-PoE-WLAN-AP-Bereitstellungen (Parkplätze, Campusgelände)
• Zugangskontrolle und entfernte Netzwerkgeräte ohne nahegelegene Steckdosen
• Kleine Netzerweiterungen durch Daisy-Chaining mehrerer LRP-Knoten

Wichtige Spezifikationen

• Standards: IEEE 802.3, IEEE 802.3u, IEEE 802.3af, IEEE 802.3at
• Maximale Reichweite: bis zu 1.000 m (3.280 ft) über 75-Ω-Koaxialkabel
• PoE-Ausgang: bis zu 25 W (PoE-Budget für den Port)
• Ausgangsstrom: 0,6 A
• Anschlüsse: 1 × RJ-45 Ethernet LAN
• LED-Anzeigen: Link, Aktivität, PoE
• Betriebstemperatur: −20 bis 70 °C
• Abmessungen (B×T×H): 94 × 70 × 26 mm
• Gewicht: 0,357 kg
• Farbe: Blau

Verwendung

Installieren Sie den LRP-101CE am Standort des entfernten Geräts und verbinden Sie seinen RJ-45-Port mit dem PoE-betriebenen Gerät (z. B. einer IP-Kamera oder einem WLAN-AP). Auf der Netzwerkseite verbinden Sie den LRP-101CE über vorhandenes 75-Ω-Koaxialkabel (mit BNC-Steckern) mit einem PLANET Long Reach PoE-Injektor oder Long Reach PoE-Switch. Strom und Daten werden vom zentralen Injektor/Switch zum LRP-101CE geliefert, der dann PoE über die Ethernet-Verbindung an das PD bereitstellt. Es ist keine Konfiguration erforderlich; das Gerät ist Plug-and-Play und zeigt den Status über die Front-LEDs an.

Empfehlungen

Für zuverlässige Leistung verwenden Sie ein 75-Ω-Koaxialkabel in gutem Zustand und überprüfen Sie die Kompatibilität mit einem PLANET Long Reach PoE-Injektor oder Long Reach PoE-Switch. Stellen Sie sicher, dass die PoE-Klasse und der Stromverbrauch des angeschlossenen Geräts die 25-W-Ausgangsleistung und den 0,6-A-Strom des LRP-101CE nicht überschreiten.
