Netzwerkempfänger Dahua Technology LR1002-1EC-V3 10 100 Mbit/s Grau

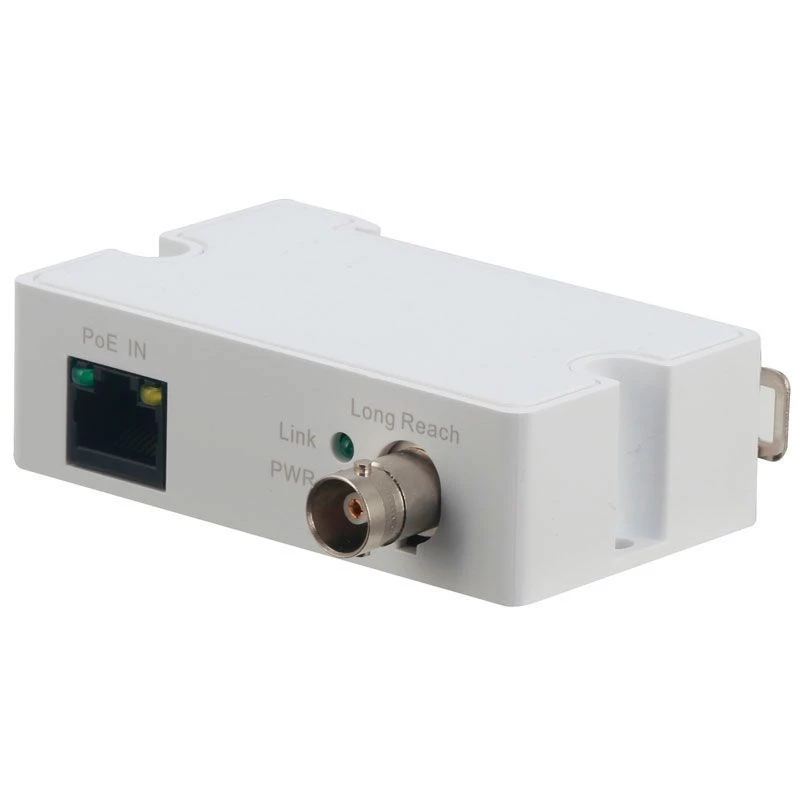

Der Netzwerkempfänger Dahua Technology LR1002-1EC-V3 ermöglicht kabelgebundene Datenübertragung über lange Koaxialstrecken und Standard-Ethernet-Verkabelung. Er unterstützt 10/100 Mbit/s Ethernet (10/100Base-T(X)) und ist mit den Standards IEEE 802.3 und IEEE 802.3u kompatibel. Die kompakte graue Einheit verfügt über einen RJ45 10/100Mbps-Port und einen BNC-Anschluss und ist für Daten- und PoE-Stromversorgung über Koaxialkabel bis zu 400 m bei 100 Mbit/s und bis zu 1000 m bei 10 Mbit/s ausgelegt. Die physischen Abmessungen betragen 79 × 52 × 23 mm und die maximale Leistungsaufnahme liegt bei 2 W.

Vorteile

Der LR1002-1EC-V3 kombiniert Ethernet-zu-Coax-Wandlung mit PoE-Unterstützung, um Netzwerk- und Stromübertragung über RG59-Koaxialkabel zu ermöglichen, was den Einsatz bei langen Kabelstrecken erlaubt. Er unterstützt MDI/MDIX-Autoanpassung für vereinfachte Verbindung und bietet eine kompakte, stromsparende Lösung (2 W) mit einem einzelnen RJ45-Port und BNC-Schnittstelle, die sich für Integrationen mit Überwachungs- und Netzwerkgeräten eignet.

Geeignet für

• Verlängerung von Netzwerkverbindungen über RG59-Koaxialkabel für CCTV und bestehende Verkabelung
• Versorgung von entfernten Netzwerkgeräten mit Daten und PoE, wo Twisted-Pair-Verkabelung unpraktisch ist
• Integration von IP-Kameras oder Netzwerkempfängern auf Entfernungen von bis zu 1000 m (10 Mbit/s) oder 400 m (100 Mbit/s)

Technische Spezifikationen

• Standards: IEEE 802.3, IEEE 802.3u
• Datenraten: 10/100 Mbit/s (10/100Base-T(X))
• Ports: 1 × RJ45 10/100Mbps, 1 × BNC
• Koaxial-Unterstützung: RG59 – bis zu 400 m bei 100 Mbit/s, bis zu 1000 m bei 10 Mbit/s
• PoE über Datenleitungspaare (1, 2, 3, 6)
• MDI/MDIX-Autoanpassung
• Produktfarbe: Grau
• Abmessungen (B × T × H): 79 × 52 × 23 mm
• Leistungsaufnahme: max. 2 W
• Gewicht: 0,061 kg

Verwendung

Verbinden Sie den BNC-Anschluss mit dem RG59-Koaxialkabel und den RJ45-Port mit dem Netzwerkgerät. Stellen Sie die korrekte Paarung für die PoE-Stromversorgung über die angegebenen Datenleitungspaare (1, 2, 3, 6) sicher. Überprüfen Sie nach der Verbindung die Verbindungsgeschwindigkeit; bei längeren Koaxialstrecken kann die Verbindung auf 10 Mbit/s aushandeln, um Stabilität zu gewährleisten. Montieren Sie das Gerät an einem trockenen, belüfteten Ort und beachten Sie die Polarität und den festen Sitz der Anschlüsse, um Signalverluste zu vermeiden.

Empfehlungen

Verwenden Sie RG59-Koaxialkabel in gutem Zustand und prüfen Sie Kabellänge und -qualität bei der Installationsplanung; für 100-Mbit/s-Betrieb halten Sie Koaxialstrecken innerhalb von 400 m. Für eine stabile PoE-Versorgung bestätigen Sie die Kompatibilität der angeschlossenen Geräte und befolgen Sie lokale Sicherheits- und Erdungsvorschriften.
