Netzwerk-Gateway PLANET VC-234 managed 4-Port Fast Ethernet (10/100) Rackmount 1U, DC-Eingang, 0,8 Gbit/s Switching-Kapazität

Das Netzwerk-Gateway PLANET VC-234 ist ein Ethernet-over-VDSL2-Gateway, das für hochleistungsfähige Ethernet-Konnektivität über vorhandene Kupfertelefonleitungen entwickelt wurde. Mit symmetrischen Datenraten von bis zu 100/100 Mbit/s innerhalb von 300 m und erweiterten Raten wie 20/4 Mbit/s bis 1,4 km ermöglicht das VC-234 eine schnelle Datenübertragung ohne Neuverkabelung. Es bietet vier RJ-45-Ethernet-Ports und zwei RJ-11-Buchsen (eine für VDSL und eine für POTS) mit einem integrierten POTS-Splitter, sodass gleichzeitiger Telefondienst und VDSL-Daten auf derselben Leitung möglich sind. Das Gerät ist in den Modi Customer Premises Equipment (CPE) und Central Office (CO) verfügbar und eignet sich als Ethernet-Extender oder Gateway für Service-Provider- oder Gebäudeinstallationen.

Vorteile

Das VC-234 kombiniert VDSL2- und Ethernet-Technologien, um Wire-Speed-Leistung auf kurzen Distanzen und zuverlässige Konnektivität über große Reichweiten über vorhandene Kupferdoppeladern zu liefern. Seine symmetrische 100/100-Mbit/s-Fähigkeit unterstützt bandbreitenintensive Dienste, während der integrierte POTS-Splitter den Austausch von Telefonverkabelung vermeidet. Das Gerät ist Plug-and-Play, energieeffizient und verfügt über übersichtliche LEDs auf der Vorderseite zur Port- und Systemdiagnose. Ein einfacher DIP-Schalter wählt den CPE- oder CO-Modus für einen flexiblen Einsatz in Punkt-zu-Punkt-Verbindungen aus.

Geeignet für

• Erweiterung von Ethernet in entfernte Räume oder Stockwerke über vorhandene Kupfertelefonleitungen
• Bereitstellung von Triple-Play-Diensten (IPTV, VoIP, VOD) für Häuser und kleine Wohnungen
• Last-Mile-Anschlüsse für ISPs und Installationen in Mehrfamilienhäusern
• Bereitstellung von Ethernet-Konnektivität, wo eine Kabel-Neuverkabelung unpraktisch ist

Wichtige Spezifikationen

• Datenrate: bis zu 100/100 Mbit/s symmetrisch innerhalb von 300 m; bis zu 20/4 Mbit/s bei 1,4 km (variiert je nach Profil und Leitungsqualität)

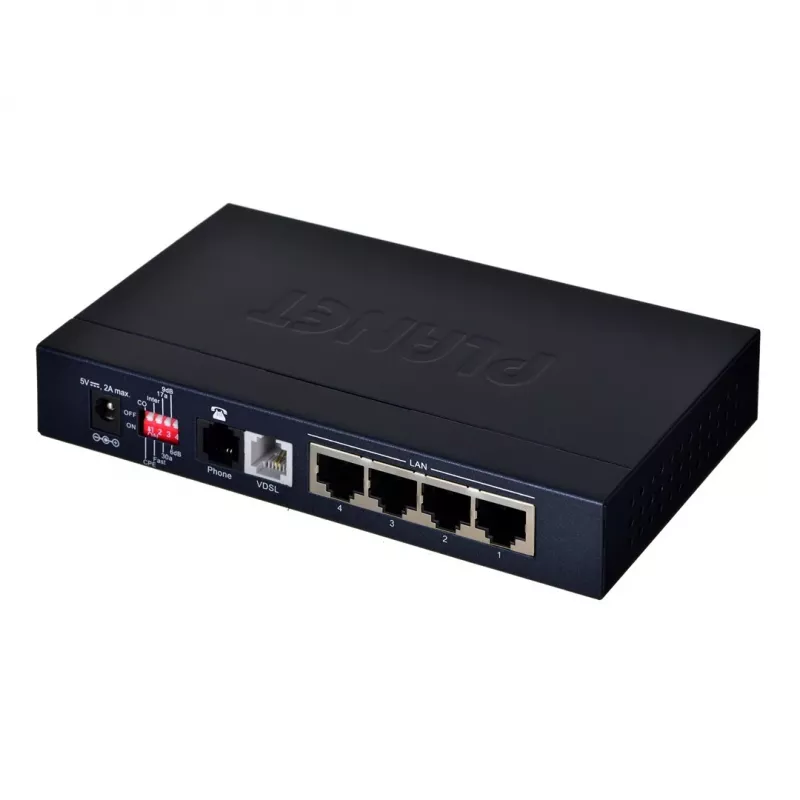

• Schnittstellen: 4 × RJ-45-Ethernet-Ports, 2 × RJ-11 (1 × VDSL, 1 × POTS)
• VDSL2-Profile: unterstützt 17a (große Reichweite) und 30a (kurze Reichweite/Wire-Speed)
• Modi: CPE und CO (über DIP-Schalter auswählbar)
• Standards: IEEE 802.3, IEEE 802.3u, IEEE 802.3x
• Stromversorgung: DC-Eingang, typische Leistungsaufnahme 7,2 W
• Abmessungen: 155 × 86 × 26 mm; Gewicht: 0,368 kg
• Farbe: Blau

Verwendung

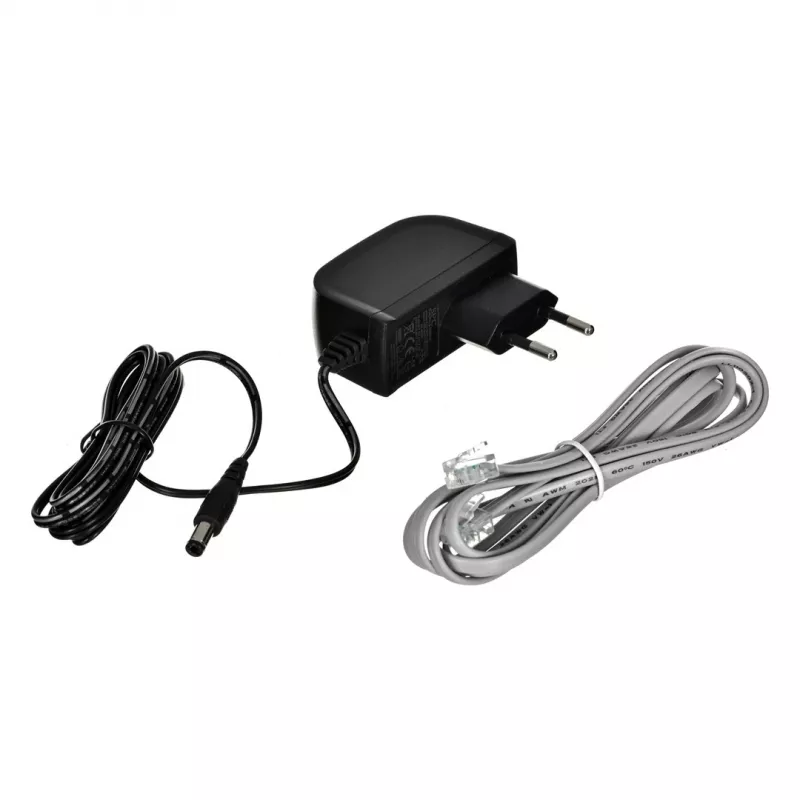

Installieren Sie das VC-234, indem Sie die RJ-11-VDSL-Buchse mit der vorhandenen Telefonwanddose verbinden und LAN-Geräte mit den RJ-45-Ethernet-Ports verbinden. Stellen Sie sicher, dass der integrierte POTS-Splitter verwendet wird, wenn ein Telefon dieselbe Leitung nutzen soll. Stellen Sie für eine Punkt-zu-Punkt-Verbindung mit dem DIP-Schalter ein Gerät auf CO-Modus und das entfernte Gerät auf CPE-Modus ein. Versorgen Sie das Gerät mit dem entsprechenden DC-Adapter und überprüfen Sie den Betrieb anhand der Front-LEDs, um den Verbindungs- und Aktivitätsstatus zu bestätigen.

Empfehlungen

Für eine optimale Leistung wählen Sie das VDSL2-Profil, das zur Leitungslänge und -qualität passt: Verwenden Sie Profil 30a für kurze Reichweiten und Wire-Speed-Anforderungen und Profil 17a für größere Entfernungen. Platzieren Sie das CO-Gerät näher am Verteilungspunkt und das CPE-Gerät am Kunden- oder entfernten Endpunkt. Halten Sie die Kupferdoppeladern in gutem Zustand und minimieren Sie Brückenabzweige oder Störquellen auf der Leitung, um den Durchsatz zu erhalten.
