Netzwerk-Sender & -Empfänger PLANET LRP-101C-KIT

Die PLANET Long Reach PoE-Lösung erweitert Ethernet-Daten und speist gleichzeitig Strom zu entfernten 802.3af/at-PoE-Geräten jenseits der 100-m-Grenze von Standard-Ethernet ein. Das LRP-101C-KIT ist ein Einzelport-PoE-über-Koaxial-Extender-Kit, das Daten und Strom über eine Entfernung von bis zu 1.000 m über vorhandene 75-Ω-Koaxialkabel sowie weitere 100 m über Ethernet-Kabel zu einer entfernten PoE-IP-Kamera, einem PoE-WLAN-Access-Point oder einem Zugangskontrollsystem überträgt. Das Kit ist in kompakten Metallgehäusen untergebracht und für den Plug-and-Play-Einsatz in klimatisch anspruchsvollen Umgebungen mit einem Betriebstemperaturbereich von -20 bis 70 °C konzipiert.

Vorteile

Das LRP-101C-KIT ermöglicht eine reichweitenstarke Daten- und Stromübertragung über Koaxialkabel bei gleichzeitiger Kompatibilität mit IEEE 802.3af/at-PoE-Geräten. Es macht eine entfernte Stromquelle am Geräteende überflüssig, indem es bis zu 25 W an ein PoE-Gerät über Ethernet liefert, unterstützt eine Punkt-zu-Punkt-Plug-and-Play-Installation ohne Konfiguration und bietet robuste Metallgehäuse sowie wandmontierbare Designs, die sich für beengte Platzverhältnisse eignen.

Geeignet für

• Verlängerung von PoE-IP-Kameras und Überwachungsgeräten um bis zu 1.000 m über vorhandene Koaxialkabel
• Versorgung von PoE-WLAN-Access-Points oder Zugangskontrollsystemen an abgelegenen Standorten
• Langstrecken-PoE- oder Nicht-PoE-Netzwerkerweiterung für Lagerhallen, Parkplätze, Campusgelände und Casinos

Technische Daten

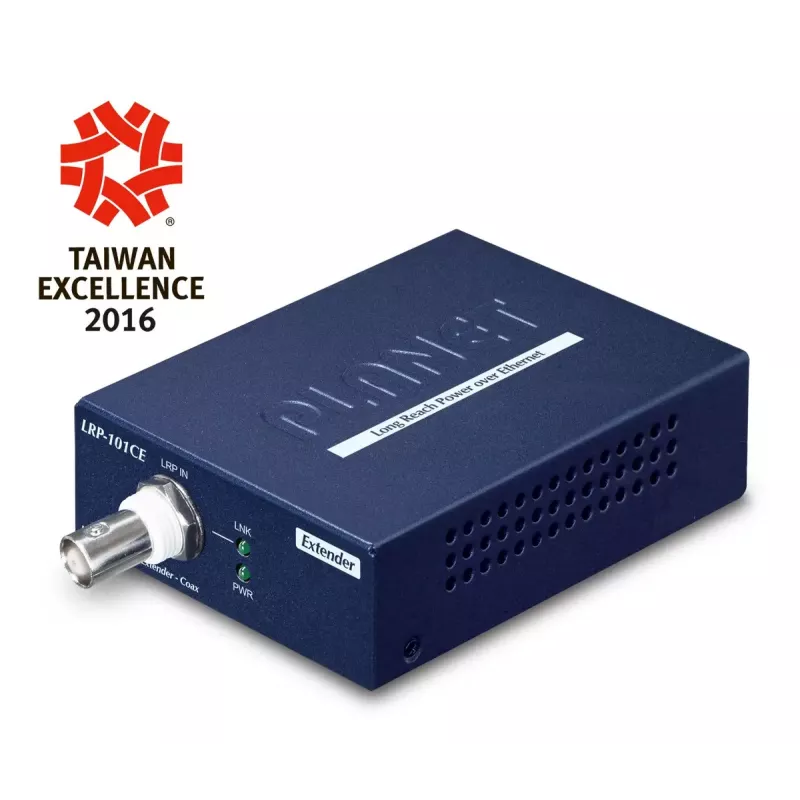

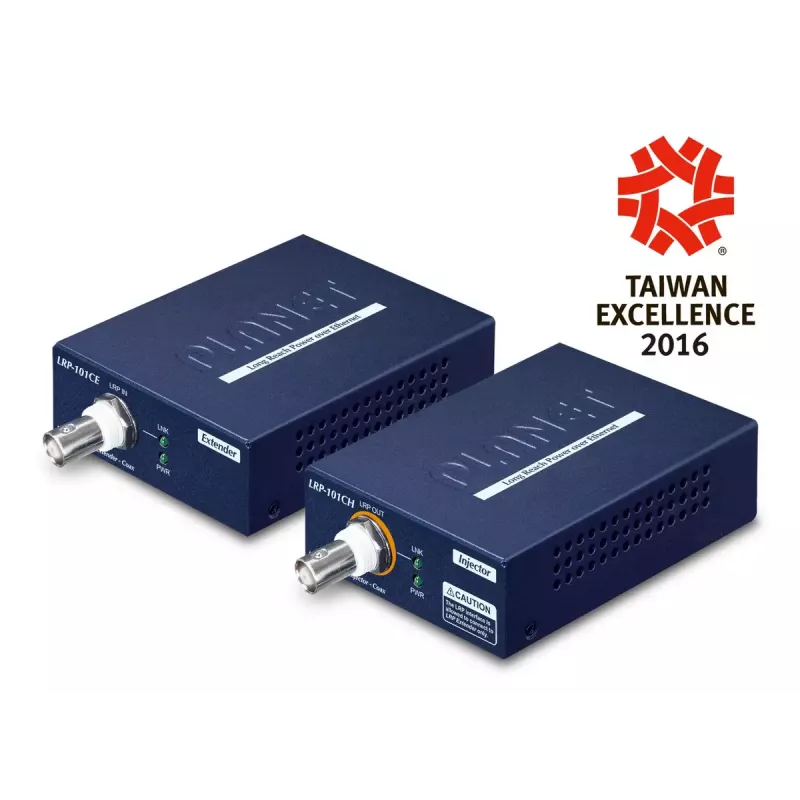

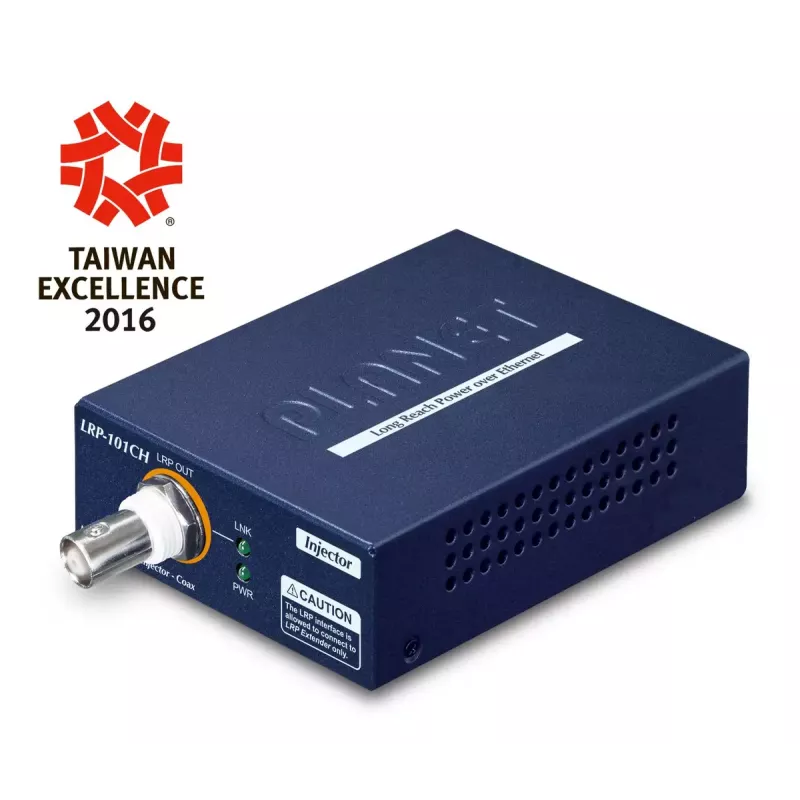

• Modell: PLANET LRP-101C-KIT (beinhaltet LRP-101CH Injektor und LRP-101CE Extender)
• Ethernet: 1 × 10/100TX-Port (pro Gerät)
• Reichweitenmedium: 75-Ω-Koaxialkabel bis zu 1.000 m
• Zusätzliche Ethernet-Reichweite: bis zu 100 m über UTP zum PoE-PD
• PoE-Ausgang zum PD: bis zu 25 W (802.3af/at-kompatibel)
• Betriebstemperatur: -20 bis 70 °C
• GehäVerwendung: kompaktes, robustes Metall, wandmontierbar
• Zertifizierungen: FCC, CE

Anwendung

Installieren Sie den LRP-101CH Injektor in der Nähe Ihrer Stromquelle und verbinden Sie seinen Koaxialausgang über vorhandene 75-Ω-Koaxialkabel mit dem LRP-101CE Extender. Verbinden Sie den LRP-101CE mit dem entfernten PoE-Gerät über ein Standard-Ethernet-Kabel (bis zu 100 m). Schalten Sie den Injektor ein; das System überträgt Daten und bis zu 25 W PoE-Leistung an das angeschlossene PD. Für den einfachen Punkt-zu-Punkt-Betrieb ist keine Konfiguration erforderlich; Status-LEDs auf den Frontplatten zeigen Verbindungs- und Leistungszustände an.

Empfehlungen

Verwenden Sie hochwertige 75-Ω-Koaxialkabel und passende Steckverbinder, um die Signalintegrität über große Entfernungen zu gewährleisten. Überprüfen Sie zur optimalen Leistung den Kabelzustand und minimieren Sie physische Beschädigungen oder Knicke. Stellen Sie sicher, dass die gesamte Ethernet-Kabellänge vom Extender zum PD 100 m nicht überschreitet, und überprüfen Sie die Leistungsklasse des PD, um eine ausreichende Stromversorgung sicherzustellen.
