Netzwerk-Sender & -Empfänger PLANET LRE-101 1-Port 10/100TX Schwarz 1200m

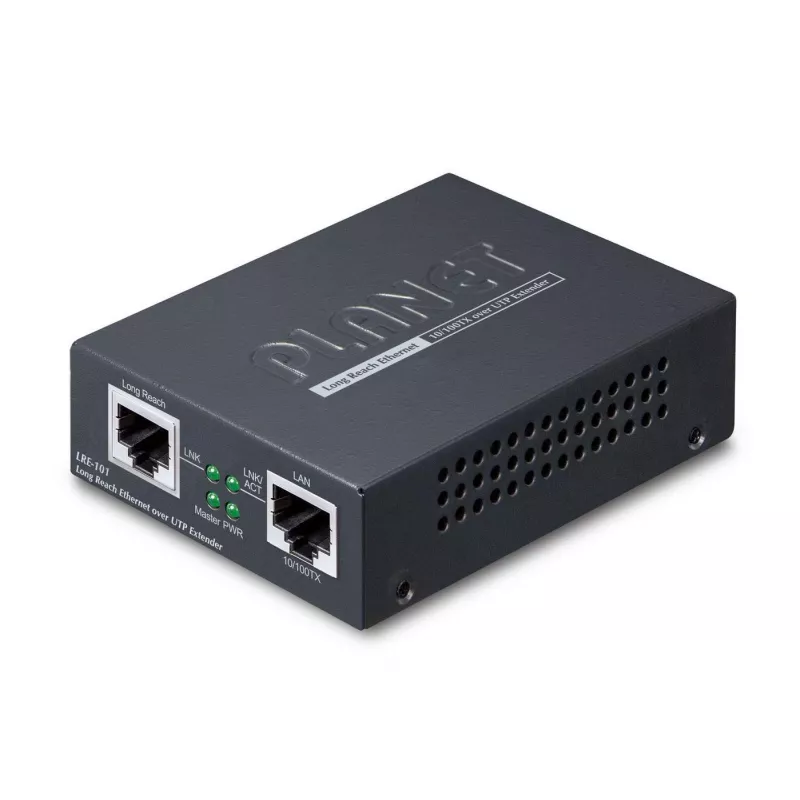

Der PLANET LRE-101 ist ein kompakter Ethernet-over-UTP-Extender in einem Metallgehäuse, der 10/100BASE-TX-Ethernet-Signale über vorhandene UTP- oder Telefonleitungen umwandelt und verlängert. Er verfügt über einen 10/100TX RJ45-Port und einen UTP RJ45-Anschluss und unterstützt Vollduplex-Durchsatz von bis zu 100 Mbit/s, wodurch Ethernet-Verbindungen über Cat.5e UTP bis zu 700 m und über Telefonleitungen bis zu 1200 m verlängert werden können. Dank seiner kompakten Größe und des geringen Stromverbrauchs eignet er sich ideal für die Nachrüstung von IP-Geräten auf vorhandener Verkabelung, ohne neue Netzwerkkabel installieren zu müssen.

Vorteile

Der LRE-101 unterstützt die Langstrecken-Ethernet-Übertragung über vorhandene UTP- oder Telefonleitungen und reduziert so die Notwendigkeit neuer Kabelinstallationen. Er bietet einen einfachen Punkt-zu-Punkt-Betrieb mit wählbaren Master/Slave-Modi über einen DIP-Schalter, einen geringen Stromverbrauch (ca. 1,55 W im Vollbetrieb) und ein robustes Metallgehäuse, das eigenständig oder in kompatiblen PLANET Media-Converter-Chassis verwendet werden kann. Das Gerät ist kompakt und für die Wand- oder Hutschienenmontage geeignet und mit gängigen IP-Geräten wie IP-Kameras, WLAN-Access-Points, NVRs und Digital Signage kompatibel.

Geeignet für

• Verlängerung von Ethernet zu IP-Kameras über große Entfernungen
• Anschluss von WLAN-Access-Points über vorhandene Verkabelung
• Verbindung von NVRs und Digital Signage über vorhandene UTP- oder Telefonleitungen
• Migration von analogen Systemen zu IP-Netzwerken ohne Neuverkabelung

Wichtige Spezifikationen

• Modell: PLANET LRE-101
• Ports: 1 x 10/100 BASE-TX RJ45, 1 x UTP RJ45-Anschluss
• Maximale Übertragungsdistanz: bis zu 700 m (Cat.5e UTP), bis zu 1200 m (Telefonleitung)
• Durchsatz: Vollduplex bis zu 100 Mbit/s
• Stromverbrauch: ≈1,55 W (Vollbetrieb)
• Abmessungen (B x T x H): 97 mm x 70,3 mm x 26 mm
• Gewicht: 0,189 kg
• Farbe: Schwarz
• Montage: eigenständig, Hutschienen- oder Wandmontage; kompatibel mit PLANET MC-700 / MC-1500 Chassis

Verwendung

Installieren Sie ein Paar LRE-101-Einheiten für eine Punkt-zu-Punkt-Verbindung: Stellen Sie eine Einheit mit dem integrierten DIP-Schalter auf Master-Modus und die andere auf Slave-Modus. Schließen Sie das Ethernet-Gerät (z. B. eine IP-Kamera oder einen Access Point) an den 10/100TX RJ45-Port einer Einheit an und verbinden Sie die vorhandene UTP- oder Telefonleitung mit dem UTP RJ45-Anschluss, um das Signal zur entfernten Einheit zu übertragen. Am Empfangsende schließen Sie den 10/100TX-Port der entfernten Einheit an das Zielgerät an. Optional können Sie die Einheiten in ein PLANET Media-Converter-Chassis einbauen, um eine zentrale Gleichstromversorgung und chassisbasierte Montage zu ermöglichen.

Empfehlungen

Für eine zuverlässige Leistung testen Sie die Qualität der vorhandenen Kabel und wählen Sie Cat.5e UTP oder Telefonleitung entsprechend der erforderlichen Entfernung. Verwenden Sie Master/Slave-Paarung für Punkt-zu-Punkt-Verbindungen und vermeiden Sie gemischte Modi in Multi-Drop-Szenarien. Erwägen Sie die Verwendung des PLANET Media-Converter-Chassis, wenn eine zentrale Stromversorgung oder Rack-/Hutschieneninstallation erforderlich ist.
