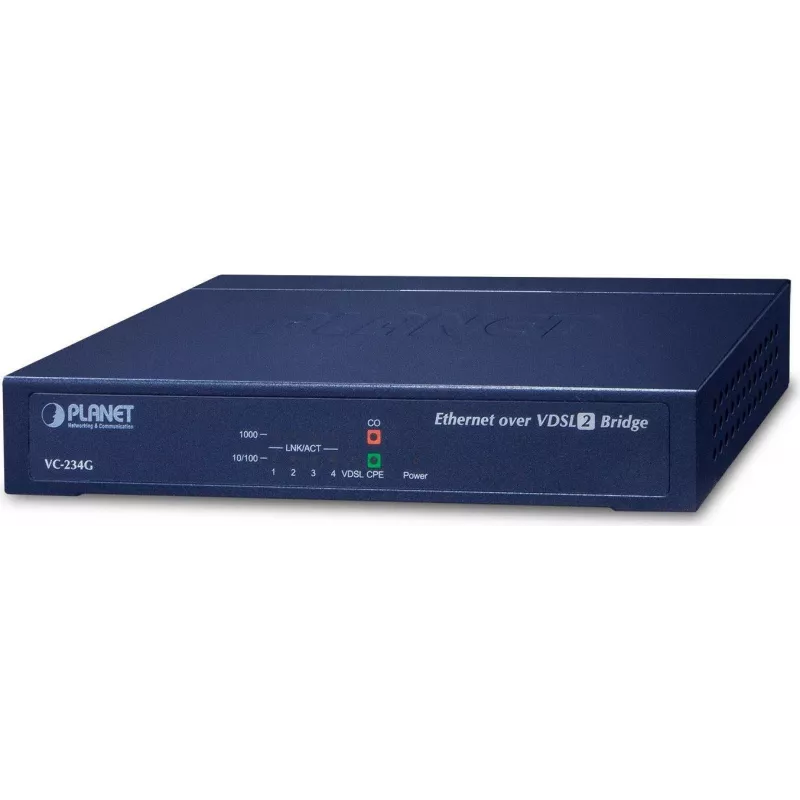

Netzwerk-Bridge PLANET VC-234G

Die PLANET VC-234G ist eine Gigabit-Ethernet-over-VDSL2-Netzwerk-Bridge, die eine Hochgeschwindigkeits-Datenübertragung über vorhandene Telefon-Kupferleitungen ermöglicht. Sie kombiniert VDSL2- und Gigabit-Ethernet-Technologien, um Ethernet-Netzwerke ohne Neuverkabelung zu erweitern, und bietet symmetrische Raten von bis zu 190/190 Mbit/s über kurze Kupferschleifen und eine weitreichende Konnektivität von bis zu 1,4 km bei reduzierten Geschwindigkeiten. Das Gerät verfügt über vier RJ45-Ethernet-Ports, zwei RJ11-Telefonbuchsen (eine für VDSL und eine für POTS) und unterstützt Vectoring, um Übersprechen zu reduzieren, wenn es mit Vectoring-fähigen DSLAMs verwendet wird.

Vorteile

Die VC-234G bietet einen hohen Durchsatz auf vorhandenen Telefonleitungen mittels VDSL2, unterstützt Gigabit-Ethernet-LAN-Geschwindigkeiten (10/100/1000 Mbit/s) und enthält einen integrierten POTS-Splitter, sodass der Sprachdienst dasselbe Kupferpaar nutzen kann. Ihre Unterstützung für ITU-T G.993.5 Vectoring verbessert die maximale Leitungsbandbreite, indem Übersprechen beseitigt wird, und das Gerät bietet eine einfache Installation mit Plug-and-Play-Betrieb, Status-LEDs an der Vorderseite und wählbaren CPE/CO-Modi über einen DIP-Schalter.

Geeignet für

• Erweiterung von Ethernet über vorhandene Telefon-Kupferverkabelung
• Bereitstellung von Bandbreite für ISP-Triple-Play-Dienste (IPTV, VoD, VoIP)
• Bereitstellung von weitreichenden Ethernet-Verbindungen, wenn keine Glasfaser oder Neuverkabelung verfügbar ist
• Punkt-zu-Punkt-Verbindungen zwischen Vermittlungsstelle und Kundenstandort (CO + CPE-Paar verwenden)

Wichtige Spezifikationen

• Datenraten: VDSL2 symmetrisch bis zu 190/190 Mbit/s (G.INP, Sym, 8 dB) bei ~300 m; asymmetrisch bis zu 240/120 Mbit/s (G.INP, Asym, 8 dB); große Reichweite bis zu 20/12 Mbit/s bei ~1,4 km
• Ethernet: 4 × RJ45-Ports, 10/100/1000 Mbit/s, IEEE 802.3/802.3u/802.3ab, 802.1p, 802.3x
• Telefonschnittstellen: 2 × RJ11 (1 × VDSL, 1 × POTS) mit integriertem POTS-Splitter
• Vectoring: ITU-T G.993.5-Unterstützung (funktioniert mit Vectoring-fähigen DSLAMs)
• Modusauswahl: CPE oder CO über DIP-Schalter
• Stromversorgung: 5 V DC, 2 A
• Material/Farbe: Metallgehäuse, blau
• Gewicht: 0,35 kg

Verwendung

Installieren Sie die VC-234G, indem Sie das Gerät an die vorhandene RJ11-Telefonbuchse für die VDSL-Verbindung anschließen und Ethernet-Geräte mit den RJ45-Ports verbinden. Wenn ein POTS-Telefondienst auf derselben Leitung benötigt wird, verwenden Sie die POTS-RJ11-Buchse des Geräts; der integrierte Splitter trennt Sprache und Daten. Für eine Punkt-zu-Punkt-Verbindung stellen Sie ein Gerät mit dem DIP-Schalter auf den CO-Modus und das andere auf den CPE-Modus. Überprüfen Sie die Verbindung und Aktivität anhand der Status-LEDs auf der Vorderseite. Das Gerät arbeitet als Plug-and-Play-Konverter und ist mit Standard-Netzwerkprotokollen kompatibel.

Empfehlungen

Verwenden Sie die VC-234G mit Vectoring-fähigen DSLAMs, um die Leitungsbandbreite zu maximieren, und platzieren Sie die CO- und CPE-Einheiten an den richtigen Enden des Kupferpaares. Für einen optimalen Durchsatz minimieren Sie die Schleifenlänge und vermeiden Sie verrauschte oder beschädigte Kupferleitungen; überprüfen Sie die LEDs zur Diagnose und befolgen Sie die örtlichen Vorschriften für die Netzwerkinstallation.
