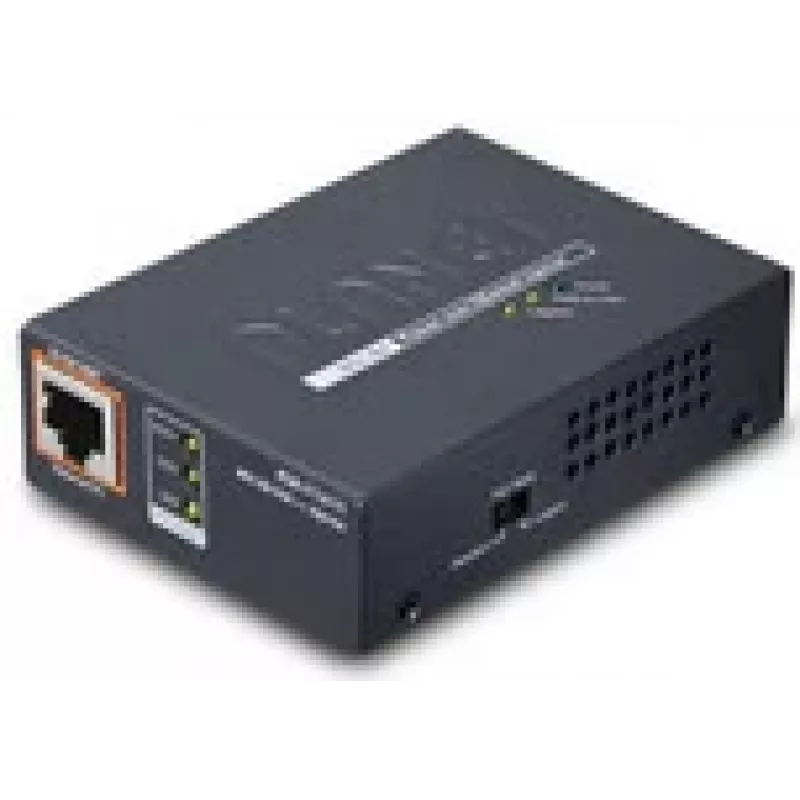

Netzwerk-Switch PLANET POE-171A-95

PLANET POE-171A-95 ist ein Single-Port 802.3bt Power-over-Ethernet-Injektor, der bis zu 95 Watt über standardmäßige Cat5e/Cat6-Verkabelung liefert und zwei 10M/100M/1G/2.5G/5GBASE-T RJ45-Kupferschnittstellen für die Datenübertragung mit hohem Volumen unterstützt. Das kompakte, wandmontierbare Gerät nimmt eine 52–56V DC-Eingangsspannung auf und liefert sowohl Ethernet-Daten als auch Gleichstrom über vieradriges UTP-Kabel an kompatible PDs, sodass Netzwerkgeräte, die eine höhere Leistung benötigen, ohne lokale Wechselstromanschlüsse betrieben werden können.

Vorteile

Der POE-171A-95 liefert bis zu 95 W PoE unter Verwendung aller vier Paare des Twisted-Pair-Kabels, ist abwärtskompatibel mit IEEE 802.3af/at-Geräten und umfasst automatische Legacy- und Force-Modi zur Stromversorgung nicht standardkonformer PDs. Frontpanel-LEDs zeigen die PoE-Leistungsaufnahme in Echtzeit und den Modusstatus für eine unkomplizierte Überwachung an. Die Plug-and-Play-Installation ohne Softwarekonfiguration und das kompakte Gehäuse vereinfachen die Bereitstellung in Sicherheits-, Digital-Signage- und Access-Point-Installationen.

Geeignet für

• Hochleistungs-IP-Geräte wie PTZ-Speed-Dome-Kameras
• All-in-One-Touch-PCs und entfernte Digital-Signage-Displays
• Drahtlose Access Points und Netzwerkgeräte, die bis zu 95 W benötigen
• Installationen, bei denen keine Wechselstromanschlüsse verfügbar sind oder die Verkabelung minimiert werden soll

Wichtige Spezifikationen

• Modell: PLANET POE-171A-95
• PoE-Standard: IEEE 802.3bt (abwärtskompatibel mit 802.3af/at)
• Maximale PoE-Ausgangsleistung: bis zu 95 W über 4-paariges UTP
• Anschlüsse: 2 x RJ45 (10/100/1000 mit 2,5G/5G-Unterstützung an den Schnittstellen)
• Eingangsleistung: 52–56 V DC
• PoE-Modi: Legacy, Force und standardmäßige 802.3bt-Verhandlung
• Anzeige-LEDs: Power, PoE-in-Use, Legacy und mehrsegmentige PoE-Leistungsanzeige
• Kabelentfernung: bis zu 100 Meter
• Gewicht: 0,25 kg

Verwendung

Schließen Sie ein 52–56 V DC-Netzteil an den DC-Eingang des Injektors an, stecken Sie die Netzwerkquelle in den Ethernet-Port und das Kabel des Powered Device in den Ethernet+DC-Port. Das Gerät verhandelt PoE automatisch mit kompatiblen PDs; wenn ein PD nicht kompatibel ist, aktivieren Sie den Legacy-Modus oder lassen Sie den Injektor in den Force-Modus wechseln, um bis zu 60 W zu liefern. Beobachten Sie die Frontpanel-LEDs, um den PoE-Modus und die aktuelle Leistungsaufnahme während des Betriebs zu überprüfen.

Empfehlungen

Für einen optimalen Betrieb verwenden Sie hochwertige Cat5e- oder Cat6-Verkabelung für Strecken bis zu 100 Meter, stellen Sie sicher, dass das angeschlossene PD die erforderliche Spannung unterstützt, oder verwenden Sie den empfohlenen POE-173S-Splitter zur DC-Ausgangsumwandlung, und überwachen Sie die PoE-Leistungsanzeige-LEDs, um eine Überschreitung des Leistungsbudgets des Injektors zu vermeiden, wenn mehrere Hochleistungs-PDs angeschlossen sind.
