Industrieller 4-Port Gigabit Ethernet Switch PLANET IP30

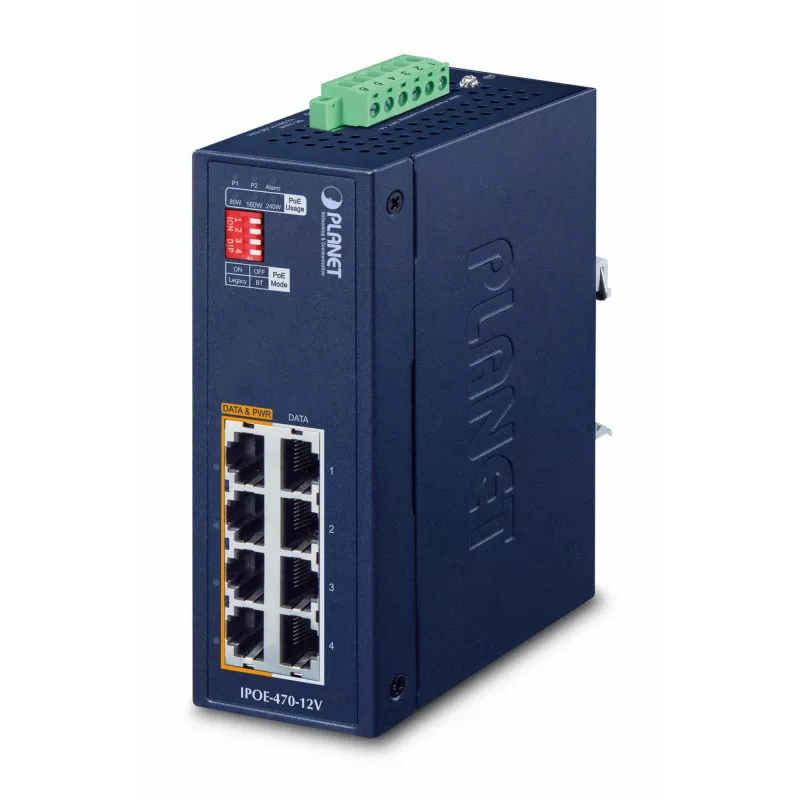

Der PLANET IPOE-470-12V ist ein industrieller 4-Port Gigabit PoE++ Injector Hub, der Daten und Strom über Standard Cat5e/6 UTP-Kabel liefert. Er unterstützt den IEEE 802.3bt PoE++ Standard und bietet vier 10/100/1000BASE-T PoE++ Ports, die jeweils bis zu 95 Watt liefern können, mit einem gesamten PoE-Budget von 240 Watt. Das Gerät ist in einem IP30 Metallgehäuse untergebracht, geeignet für Hutschienen- oder Wandmontage und für den Betrieb in rauen Umgebungen mit einem Temperaturbereich von -40 bis 75 °C ausgelegt.

Vorteile

Der IPOE-470-12V rüstet bestehende Netzwerke auf 802.3bt PoE++ auf, ohne Ethernet-Switches zu ersetzen, zentralisiert die Stromversorgung und reduziert den Bedarf an separaten Steckdosen. Sein Design unterstützt weite DC-Eingangsspannungen (12–54 V) mit einem internen Boost auf 54 V, bietet Echtzeit-PoE-Nutzungsüberwachung über mehrsegmentige LEDs und robusten Schutz gegen ESD und Überspannungen. Die kompakte Metallkonstruktion und die industrietaugliche Temperaturtoleranz ermöglichen einen zuverlässigen Einsatz in anspruchsvollen Umgebungen.

Geeignet für

• PoE-PTZ- und Hochleistungs-Überwachungskameras
• Netzwerkgeräte und Switches, die PoE++-Strom benötigen
• Thin Clients, AIO-Touch-PCs, POS-Terminals und Kiosksysteme
• Fernbediente digitale Beschilderung und Displays
• PoE-Beleuchtungssysteme

Wichtige Spezifikationen

• Modell: IPOE-470-12V (PLANET)
• Ports: Vier 10/100/1000BASE-T PoE++ Injector-Ports plus vier Netzwerk-Eingangsports (insgesamt 8 RJ-45)
• PoE-Standard: IEEE 802.3bt (PoE++), abwärtskompatibel mit 802.3at
• Max. PoE-Ausgang pro Port: 95 W
• Gesamtes PoE-Budget: 240 W
• Eingangsspannung: 12–54 V DC (Boost auf 54 V für PoE-Versorgung)
• Betriebstemperatur: -40 bis 75 °C
• Schutz: Ethernet ESD (Kontakt ±6 kV, Luft ±8 kV), Überspannungsfestigkeit ±6 kV
• Bauform: IP30 Metallgehäuse, Hutschienen- oder Wandmontage
• Gewicht: 0,679 kg
• Farbe: Blau

Verwendung

Installieren Sie den IPOE-470-12V zwischen Ihrem vorhandenen Ethernet-Switch und den angeschlossenen Geräten. Verbinden Sie den Switch mit den Netzwerk-Eingangsports des Geräts und schließen Sie PoE-fähige Geräte mit Cat5e/6-Kabeln an die PoE++ Ausgangsports an. Versorgen Sie das Gerät über die dualen DC-Eingänge (12–54 V) mit Gleichstrom; das Gerät boostet die Versorgung auf die erforderlichen 54 V für die PoE-Ausgabe. Überwachen Sie die Power Input LEDs und die PoE Usage LEDs auf der Vorderseite, um den Eingangsstatus und den Echtzeit-Stromverbrauch der angeschlossenen Geräte zu überprüfen.

Empfehlungen

Für zuverlässige Langstreckeninstallationen kombinieren Sie den IPOE-470-12V mit kompatiblen PLANET PoE-Extendern, wenn Geräte mehr als 100 Meter vom Injector entfernt sind. Stellen Sie sicher, dass die DC-Stromquellen den erforderlichen Eingangsbereich abdecken, und erwägen Sie redundante Stromeingänge für Hochverfügbarkeitsinstallationen.
