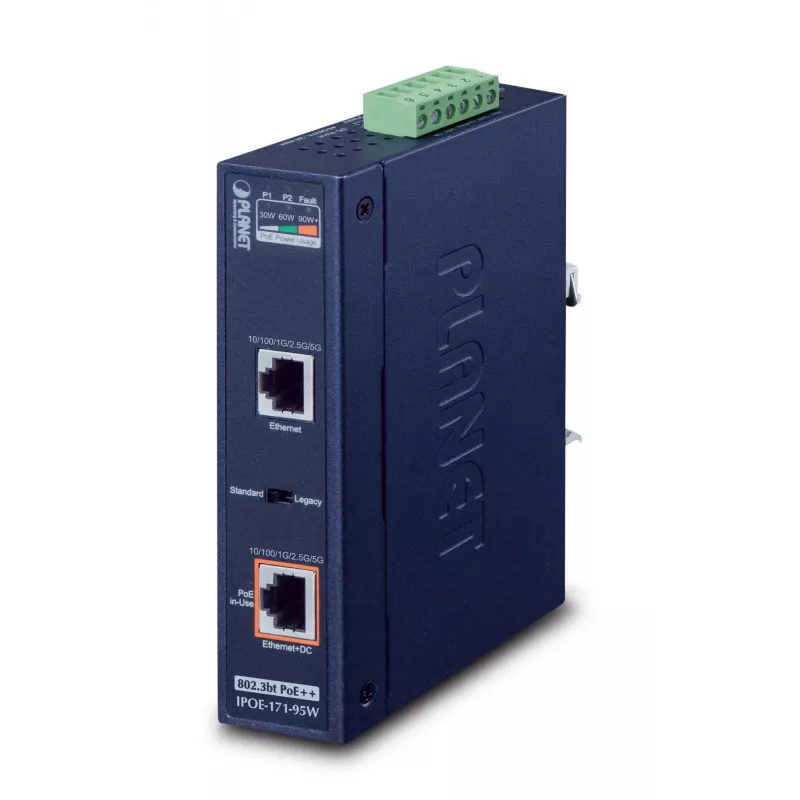

Network Switch PLANET IPOE-171-95W Gigabit Ethernet Power over Ethernet

Der PLANET IPOE-171-95W ist ein industrieller Single-Port 802.3bt Power-over-Ethernet (PoE++)-Injektor, der über Standard-Cat5e/6-Kabel bis zu 95 W Gleichstrom liefert und gleichzeitig zwei 100M/1G/2.5G/5GBASE-T RJ45-Kupferschnittstellen für die Hochgeschwindigkeitsdatenübertragung bereitstellt. Das Gerät akzeptiert einen weiten DC-Eingangsbereich und ist für industrielle und Transportumgebungen ausgelegt, in denen eine höhere Leistung für angeschlossene Netzwerkgeräte erforderlich ist.

Vorteile

Der IPOE-171-95W liefert 95 Watt über alle vier Adernpaare des Ethernet-Kabels, unterstützt Legacy- und Force-Modi für die Kompatibilität mit nicht standardkonformen PDs und verwendet einen 12–48 V DC-Eingang mit integrierter Aufwärtsregelung auf 54 V, um spezielle Netzteile zu vermeiden. Er verfügt über duale redundante verpolungssichere DC-Eingänge, ein kompaktes IP30-Metallgehäuse mit Hutschienen- oder Wandmontageoptionen und mehrstufige LED-Anzeigen für die Stromversorgung und den Echtzeit-PoE-Stromverbrauch, was eine einfache Überwachung und zuverlässigen Betrieb in rauen Umgebungen ermöglicht.

Geeignet für

• Netzwerkbeleuchtungssysteme
• All-in-One-Touch-PCs
• Fernbediente Digital-Signage-Displays
• Hochleistungs-IP-Kameras und drahtlose Zugangspunkte

Technische Daten

• Modell: PLANET IPOE-171-95W
• PoE-Standard: IEEE 802.3bt (kompatibel mit 802.3af/at)
• Maximale PoE-Leistung: 95 W (über 4 Adernpaare Cat5e/6)
• Datenanschlüsse: 2 x RJ-45 (100M/1G/2.5G/5GBASE-T)
• Eingangsspannung: 12–48 V DC (Aufwärtsregelung auf 54 V im Gerät)
• Betriebstemperatur: -40 bis 75 °C
• Gehäuse: IP30 Metall, Hutschienen- oder Wandmontage
• Anzeigen: Stromversorgung, PoE-Stromverbrauch (3 Stufen), Fehler-LEDs
• Gewicht: 0,47 kg

Verwendung

Schließen Sie eine kompatible Gleichstromquelle (12–48 V DC) an die redundanten DC-Eingangsklemmen an, stecken Sie dann ein Ethernet-Kabel vom Ethernet+DC-Anschluss des IPOE-171-95W an das Powered Device oder an einen IPOE-173S PoE-Splitter, falls das PD separate Daten- und DC-Ausgänge benötigt. Verwenden Sie den zweiten RJ45-Anschluss für den Netzwerk-Uplink. Das Gerät arbeitet Plug-and-Play ohne Softwarekonfiguration; verwenden Sie den Modusschalter, um den Legacy- oder Force-Modus auszuwählen, wenn nicht standardkonforme PDs mit Strom versorgt werden.

Empfehlungen

Für eine zuverlässige Lieferung der vollen 95 W verwenden Sie Cat5e- oder Cat6-Kabel und halten Sie die Kabellängen innerhalb von 100 Metern. Überwachen Sie die PoE-Stromverbrauchs-LEDs auf der Vorderseite, um die Stromaufnahme zu überprüfen, und verwenden Sie die dualen redundanten DC-Eingänge in kritischen Installationen, um die Verfügbarkeit zu erhöhen.
