Industrieller 4-Port Gigabit Ethernet Switch PLANET IP30

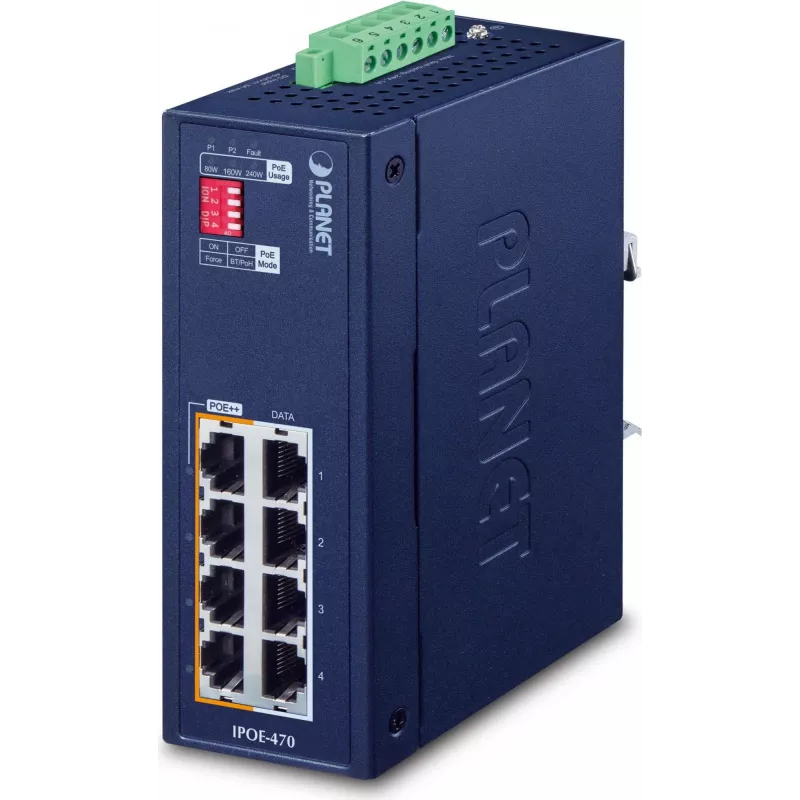

PLANET IPOE-470 ist ein kompakter industrieller IEEE 802.3bt PoE++ Injektor-Hub mit vier 10/100/1000BASE-T Ports, die bis zu 95 W pro Port und ein gesamtes PoE-Budget von 240 W bereitstellen. Das Gerät speist Strom und Daten über standardmäßige Cat5e/6 UTP-Kabel zu entfernten 802.3bt/at Powered Devices (PDs) und ermöglicht so Upgrades auf leistungsstärkere PoE-Systeme ohne Austausch vorhandener Ethernet-Switches. Zwei Modelle sind verfügbar: IPOE-470 und IPOE-470-12V.

Vorteile

Die IPOE-470-Serie liefert IEEE 802.3bt PoE++-Strom (bis zu 95 W pro Port) unter Verwendung aller vier Paare des Ethernet-Kabels und eignet sich daher für Hochleistungs-PDs wie PoE-PTZ-Kameras, Thin Clients, All-in-One-Touch-PCs, POS-Kioske, Digital Signage und PoE-Beleuchtung. Sie wird zwischen einem regulären Switch und PDs installiert, um PoE-Fähigkeit hinzuzufügen, ohne den Netzwerk-Switch zu ändern, reduziert den Bedarf an separaten Steckdosen und unterstützt zentrales Energiemanagement. Die Einheit verfügt über intelligente LED-Anzeigen für den Stromeingang und die dreistufige PoE-Nutzung (80 W / 160 W / 240 W) zur Echtzeitüberwachung.

Technische Daten

• Standard: IEEE 802.3bt (PoE++) und 802.3at kompatibel
• Ports: Vier 10/100/1000BASE-T PoE-Injektor-Ports
• Leistung pro Port: Bis zu 95 W (802.3bt Typ-4)
• Gesamtes PoE-Budget: 240 W
• Kabel: Cat5e/6 UTP (alle vier Paare für PoE genutzt)
• Modelle: IPOE-470, IPOE-470-12V (12–54 V DC Boost auf 54 V)
• Stromeingang: Dualer DC-Stromeingang unterstützt (Weitbereich bei IPOE-470-12V)
• Betriebstemperatur: -40 bis 75 °C
• GehäVerwendung: IP30 Metallgehäuse; DIN-Schienen- oder Wandmontage
• ESD/Überspannungsschutz: Ethernet ESD ±6 kV Kontakt / ±8 kV Luft; Stoßstromfestigkeit ±6 kV

Verwendung

Installieren Sie das IPOE-470 zwischen einem vorhandenen Ethernet-Switch und den Powered Devices. Verbinden Sie den Switch mit den Netzwerkeingangsports des Geräts für Daten und schließen Sie PDs an die PoE-Ausgangsports an; Strom und Daten werden dann gleichzeitig über Cat5e/6-Kabel geliefert. Für das IPOE-470-12V schließen Sie eine geeignete Gleichstromquelle (12–54 V) an die dualen DC-Eingänge an; das Gerät wird die Spannung je nach Bedarf erhöhen und regulieren. Verwenden Sie die LEDs auf der Vorderseite, um den Status des Stromeingangs zu überprüfen und die gesamte PoE-Nutzung zu überwachen.

Empfehlungen

Verwenden Sie Cat5e- oder Cat6-UTP-Kabel und kombinieren Sie das IPOE-470 bei Verlängerungen über 100 Meter mit kompatiblen PLANET PoE-Extendern. Für Installationen in Transport- oder Industrieumgebungen wählen Sie das IPOE-470-12V, um Weitbereichs-Gleichstromquellen zu nutzen und einen redundanten Stromeingang für höhere Verfügbarkeit zu ermöglichen.
