PLANET IP30 Industrie-Einzelport 10Gbps 802.3bt PoE++ Splitter 24V

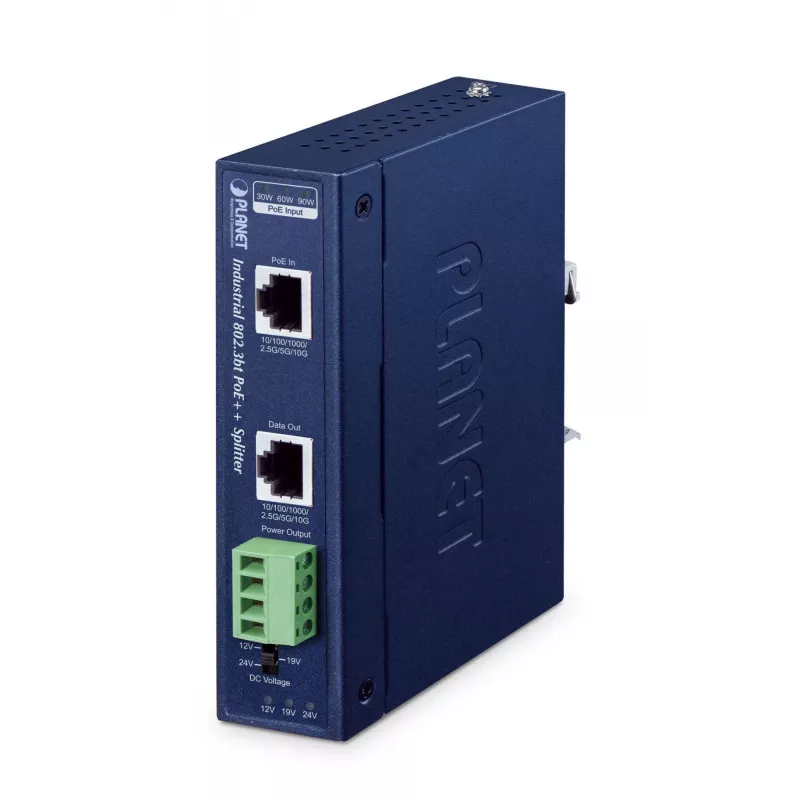

Der PLANET IPOE-176S ist ein industrietauglicher 802.3bt (PoE++) Splitter, der Ethernet-Daten und PoE-Strom von einem 802.3bt PoE++ (Typ 4) PSE über ein UTP-Kabel extrahiert. Das Gerät bietet über einen DIP-Schalter an der Frontplatte eine wählbare DC-Ausgangsspannung (12V / 19V / 24V) und kann bis zu 70 W an Nicht-PoE-Geräte liefern. Es verfügt über zwei Multi-Gigabit 10M/100M/1G/2.5G/5G/10GBASE-T RJ45-Ports für den Datendurchsatz und ist in einem IP30-Metallgehäuse für die Hutschienen- oder Wandmontage untergebracht. Der IPOE-176S arbeitet in einem weiten Temperaturbereich (-40 bis 75 °C) und ist für die Stromversorgung anspruchsvoller Netzwerkgeräte ohne zusätzliche AC-Verkabelung ausgelegt.

Vorteile

Der IPOE-176S unterstützt die 802.3bt PoE++-Stromversorgung und trennt Strom und Daten, um bis zu 70 W an Nicht-PoE-Geräte zu liefern, wodurch separate Steckdosen und AC-Verkabelung überflüssig werden. Der wählbare DC-Ausgang (12V/19V/24V) erhöht die Kompatibilität mit einer Vielzahl von Netzwerk- und Industriekomponenten. Der doppelte Stromausgang über einen 4-poligen Klemmblock ermöglicht die gleichzeitige Versorgung von zwei Geräten aus dem verfügbaren Budget. Das kompakte IP30-Metallgehäuse, die Hutschienen- und Wandmontageoptionen, die Multi-Gigabit RJ45-Schnittstellen und der weite Betriebstemperaturbereich bieten eine robuste und platzsparende Lösung für industrielle Einsätze.

Geeignet für (Aufgaben / Anwendungsfälle)

• Stromversorgung von PTZ-Schwenk-Neige-Zoom-Kameras und anderen leistungshungrigen IP-Kameras
• Stromversorgung von Thin Clients, All-in-One-Touch-PCs und digitaler Fernsignalisierung
• Versorgung von Nicht-PoE-Netzwerkgeräten, die höhere DC-Spannungen (12V/19V/24V) benötigen
• Industriestandorte, an denen die Installation von Steckdosen unpraktisch oder teuer ist
• Umgebungen, die Multi-Gigabit-Datenverbindungen mit PoE-Stromversorgung erfordern

Technische Daten

• Modell: IPOE-176S (PLANET)
• PoE-Standard: IEEE 802.3bt (PoE++), Typ 4
• Maximale PoE-Ausgangsleistung: 70 W
• Wählbare DC-Ausgangsspannungen: 12 V / 19 V / 24 V (DIP-Schalter)
• Datenports: 2 x RJ45 10M/100M/1G/2.5G/5G/10GBASE-T
• Doppelter Stromausgang: 4-poliger Klemmblock (zwei Ausgänge teilen sich 70 W Budget)
• Betriebstemperatur: -40 bis 75 °C
• Gehäuse: IP30 Metall, Hutschienen- oder Wandmontage
• Abmessungen (B x T x H): 32 x 87 x 135 mm
• Gewicht: 0,433 kg
• Zertifizierungen: CE, FCC (laut Herstellerangaben)

Verwendung

Verbinden Sie den Uplink-RJ45-Port des IPOE-176S mit einem 802.3bt PoE++-fähigen PSE oder Injektor über ein UTP-Kabel. Stellen Sie den DIP-Schalter an der Frontplatte auf die erforderliche DC-Ausgangsspannung (12 V, 19 V oder 24 V) entsprechend den Stromanforderungen des/der angeschlossenen Geräte(s). Verwenden Sie die DC-Buchse des Splitters oder den 4-poligen Klemmblock, um Nicht-PoE-Geräte mit Strom zu versorgen; der RJ45-Ausgang liefert nur Ethernet-Daten. Bei Doppelausgangsszenarien verteilen Sie das 70-W-Budget nach Bedarf auf die beiden Ausgänge (z. B. Kamera + Heizung/Lüfter oder Kamera + Schwenk-/Neigemotor). Montieren Sie das Gerät auf einer Hutschiene oder an einer Wand in einem Schrank oder Gehäuse und stellen Sie sicher, dass die Umgebungstemperatur im angegebenen Bereich liegt.

Empfehlungen

Verwenden Sie ein zertifiziertes 802.3bt PoE++ PSE oder einen Injektor sowie geeignete UTP-Kabel (Cat5e oder höher), um eine stabile Multi-Gigabit-Datenübertragung und volle Stromversorgung zu gewährleisten. Überprüfen Sie, ob der kombinierte Stromverbrauch der angeschlossenen Geräte 70 W nicht überschreitet, und wählen Sie die DC-Spannung entsprechend den Eingangsanforderungen der Geräte. Installieren Sie den Splitter an einem Ort, der die Betriebstemperatur- und Lüftungsanforderungen der Ausrüstung erfüllt.
