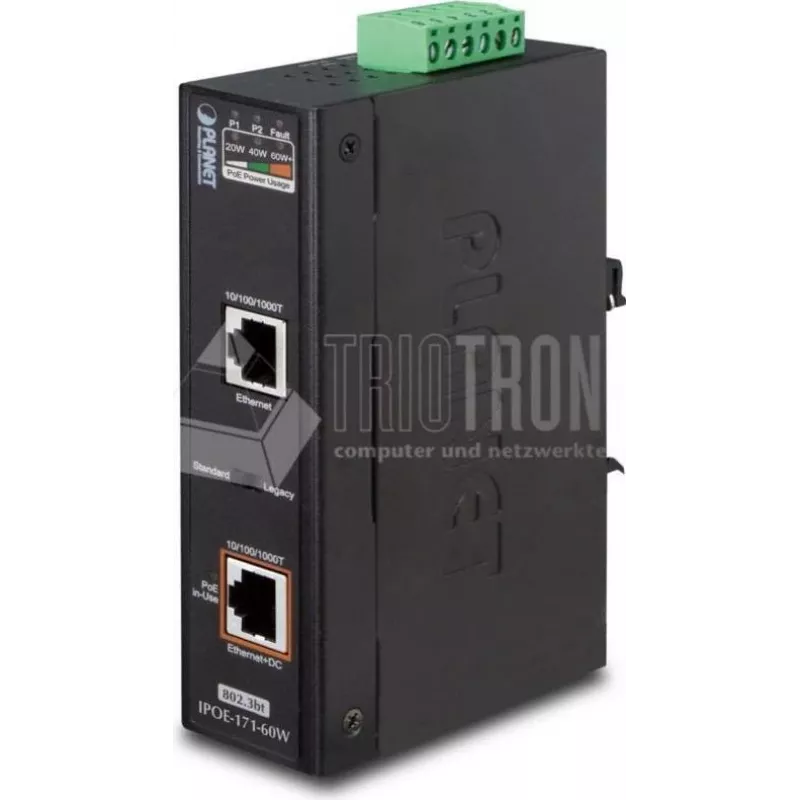

Netzwerk-Switch PLANET IPOE-171-60W

Der PLANET IPOE-171-60W ist ein industrieller Single-Port-802.3bt-Power-over-Ethernet-Injektor, der über Ethernet-Verkabelung bis zu 60 W bereitstellt und gleichzeitig zwei 100M/1G/2.5G/5GBASE-T-RJ45-Kupferschnittstellen für Hochgeschwindigkeits-Datenübertragung bietet. Entwickelt für Netzwerkgeräte mit höherem Strombedarf, unterstützt er Beleuchtung, All-in-One-Touch-PCs, digitale Fernsignage-Displays und andere PDs, die für den Normalbetrieb erhöhte Leistung benötigen. Der IPOE-171-60W liefert sowohl Ethernet-Daten als auch Gleichstrom über Twisted-Pair-Kabel und arbeitet mit dem IPOE-173S-Splitter zusammen, um Daten und Strom in wählbare 12-V- oder 24-V-Gleichstromausgänge über Entfernungen von bis zu 100 m zu trennen.

Vorteile

Der Injektor liefert bis zu 60 W über alle vier Adernpaare von Standard-Cat.5e/6-Kabeln, unterstützt Abwärtskompatibilität mit 802.3af/at-Geräten und bietet zwei redundante Gleichstromeingänge sowie mehrere Front-LEDs zur Überwachung von Stromeingang, Fehler und Echtzeit-PoE-Stromverbrauch. Das kompakte IP30-Metallgehäuse ermöglicht Hutschienen- oder Wandmontage, und der Betriebstemperaturbereich von -40 bis 75 °C gewährleistet stabile Leistung in anspruchsvollen Industrieumgebungen. Legacy- und Force-Modi erhöhen die Kompatibilität mit PDs, die die IEEE-802.3at/bt-Erkennungsprotokolle nicht vollständig einhalten.

Geeignet für

• Industrielle und Außenbeleuchtungssysteme mit PoE-Stromversorgung
• All-in-One-Touch-PCs und Kiosksysteme
• Fernsignage und Displays
• Hochleistungs-IP-Kameras und drahtlose Zugangspunkte

Wichtige Spezifikationen

• Modell: PLANET IPOE-171-60W
• PoE-Standard: IEEE 802.3bt (abwärtskompatibel mit 802.3at/af)
• Maximale PoE-Leistung: bis zu 60 W über 4-adriges Ethernet
• Datenports: 2 x RJ45 (100M/1G/2.5G/5GBASE-T)
• DC-Eingangsspannung: 48–56 V (zwei redundante DC-Eingänge)
• Betriebstemperatur: -40 bis 75 °C
• Gehäuse: IP30-Metall, wand- oder Hutschienenmontage
• Gewicht: 0,43 kg

Verwendung

Installieren Sie den IPOE-171-60W auf einer Hutschiene oder Wandhalterung, schließen Sie eine kompatible Gleichstromquelle an die redundanten DC-Eingangsklemmen an und stecken Sie das Ethernet-Kabel von Ihrem Netzwerk-Switch in den Ethernet-Port. Verbinden Sie den Ethernet+DC-Port mit dem Powered Device oder einem IPOE-173S-Splitter, wenn das PD separate Gleichstromausgänge (12 V/24 V) benötigt. Es ist keine Softwarekonfiguration erforderlich; der Injektor liefert Plug-and-Play-Daten und PoE-Strom über bis zu 100 m mit Standard-Cat.5e/6-Kabeln.

Empfehlungen

Verwenden Sie hochwertige Cat.5e- oder Cat.6-Kabel für Entfernungen bis zu 100 m und überprüfen Sie die Stromanforderungen des PD vor der Installation. Aktivieren Sie Legacy- oder Force-Modi nur, wenn Geräte angeschlossen werden, die IEEE-Erkennungstests nicht bestehen, und stellen Sie sicher, dass die redundanten DC-Eingänge für eine verbesserte Verfügbarkeit in industriellen Installationen an separate Stromquellen angeschlossen sind.
