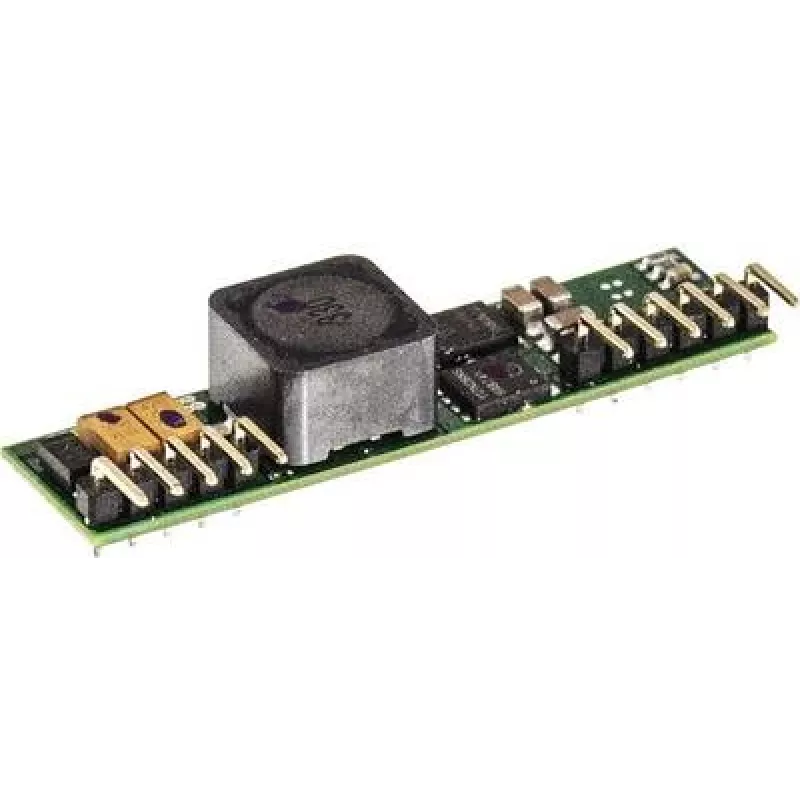

Netzteil MEAN WELL NID35-15, 35 W, Eingang 20–53 V, Ausgang 15 V, RoHS, kompakte Abmessungen

MEAN WELL NID35-15 ist ein kompakter 35 W DC-DC-Wandler, der für Leiterplattenmontage-Anwendungen konzipiert wurde, die einen geregelten 15 V-Ausgang aus einem weiten 20–53 V-Eingangsbereich erfordern. Das nicht isolierte, offene SIP-Gehäuse bietet eine platzsparende Lösung für eingebettete Systeme, Industriesteuerungen und kleine elektronische Module. Mit einem Nennausgangsstrom von 2,4 A und einer Remote-EIN/AUS-Funktion ist dieser Wandler für Installationen vorgesehen, bei denen eine zuverlässige 15 V-Stromversorgung und eine minimale Platinengrundfläche wichtig sind.

Vorteile

Der Wandler kombiniert einen weiten Eingangsspannungsbereich und einen stabilen festen 15 V-Ausgang, um das System-Stromversorgungsdesign zu vereinfachen. Sein SIP-Gehäuse und die kompakten Abmessungen ermöglichen eine einfache Leiterplattenmontage in beengten Räumen, während die nicht isolierte Topologie die Anzahl der Bauteile reduziert und den Wirkungsgrad in Anwendungen verbessert, die keine galvanische Trennung erfordern. Die Remote-EIN/AUS-Funktion ermöglicht eine unkomplizierte Leistungssequenzierung und Steuerung über die Systemlogik.

Wichtige Spezifikationen

• Nennleistung: 35 W
• Eingangsspannungsbereich: 20–53 V DC
• Ausgangsspannung: feste 15 V DC
• Maximaler Ausgangsstrom: 2,4 A
• Topologie: nicht isolierter DC-DC-Wandler
• GehäVerwendung: SIP, offen, für Leiterplattenmontage
• Fernsteuerung: EIN/AUS-Pin zum Aktivieren/Deaktivieren
• Typische Anwendung: geregelte 15 V-Versorgung für eingebettete Elektronik
• Konformität: RoHS
• Abmessungen: 13 mm × 50,8 mm × 11 mm

Verwendung

Montieren Sie das SIP-Gehäuse auf der Leiterplatte gemäß der vom Hersteller empfohlenen Grundfläche und stellen Sie gute Lötverbindungen für einen zuverlässigen thermischen und elektrischen Kontakt sicher. Schließen Sie eine geeignete 20–53 V DC-Eingangsquelle an die Eingangspins an und beachten Sie die Polarität. Verwenden Sie den Remote-EIN/AUS-Pin, der von der Systemlogik angesteuert wird, oder ziehen Sie ihn auf den angegebenen Pegel, um den Ausgang zu aktivieren oder zu deaktivieren. Sorgen Sie für eine angemessene Entkopplung und Filterung am 15 V-Ausgang, um die Anforderungen des nachgeschalteten Geräts zu erfüllen, und befolgen Sie die Richtlinien für das Leiterplattenlayout, um Rauschen zu minimieren und eine stabile Regelung zu gewährleisten.

Empfehlungen

Für einen zuverlässigen Betrieb halten Sie die Umgebungstemperatur innerhalb des Nennbereichs des Wandlers, sorgen Sie für ausreichende Luftzirkulation oder Kühlkörper auf der Leiterplatte, wenn Sie nahe der vollen 35 W-Nennleistung arbeiten, und vermeiden Sie den Einsatz des Moduls, wenn eine galvanische Trennung erforderlich ist. Überprüfen Sie die Ausgangsfilterung und das Einschwingverhalten in Bezug auf die angeschlossene Last und befolgen Sie die EMV-Layoutpraktiken, um leitungsgeführte und abgestrahlte Emissionen zu reduzieren.
