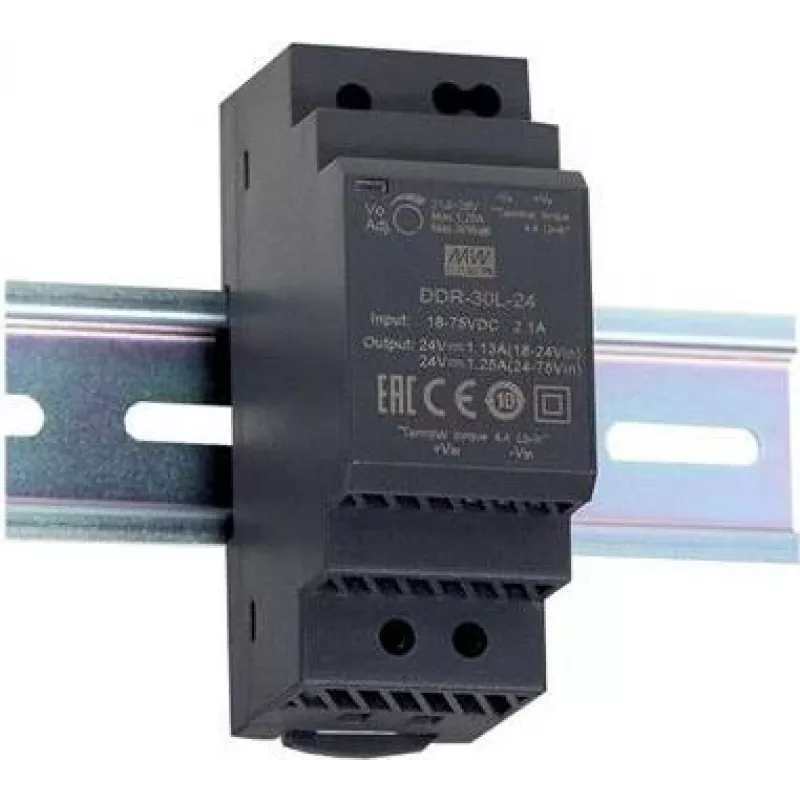

Spannungswandler MEAN WELL DDR-30L-24, 30 W, Eingang 18–75 V, Ausgang 24 V, RoHS, 35×54,5×90 mm

MEAN WELL DDR-30L-24 ist ein ultraflacher industrieller DC-DC-Hutschienen-Spannungswandler, der eine feste 24-V-Ausgangsspannung mit bis zu 1,25 A aus einem weiten Eingangsbereich von 18–75 Vdc liefert. Mit einer Nennleistung von 30 W und kompakten Abmessungen von 35 × 54,5 × 90 mm ist dieses RoHS-konforme Modul für beengte Einbausituationen in Industrie- und Fahrzeugsystemen vorgesehen, die eine stabile 24-V-Versorgung benötigen.

Vorteile

Der Wandler bietet einen weiten Eingangsspannungsbereich (18–75 V), geeignet für verschiedene Gleichspannungsquellen, ein kompaktes, ultraflaches Formfaktor für die Hutschienenmontage und einen geregelten 24-V-Einzelausgang, der zuverlässig bis zu 30 W Leistung liefert. RoHS-Konformität und standardisierte Montage machen ihn praktisch für den industriellen Einsatz und Serieninstallation; das Produkt wird in Großpackungen zu 96 Stück geliefert.

Geeignet für

• Industrielle Schaltschränke und Automatisierungstechnik
• Fahrzeugbordnetze und mobile Maschinen
• Platzsparende Hutschieneninstallationen
• Anwendungen, die eine stabile 24-V-Versorgung aus weitbereichsfähigen Gleichspannungsquellen erfordern

Technische Daten

• Modell: MEAN WELL DDR-30L-24 (MPN: DDR-30L-24)
• Eingangsspannung: 18–75 Vdc
• Ausgang: 24 Vdc, bis zu 1,25 A (30 W)
• Nennleistung: 30 W
• Abmessungen: 35 × 54,5 × 90 mm
• Konformität: RoHS
• Verpackung: Lieferung in Packungen zu 96 Stück

Verwendung

Montieren Sie den DDR-30L-24 auf einer kompatiblen Hutschiene und stellen Sie die elektrischen Verbindungen gemäß dem vom Hersteller bereitgestellten Schaltplan her. Schließen Sie eine geeignete Gleichspannungsquelle innerhalb des Eingangsbereichs von 18–75 V an die Eingangsklemmen und die Last an die 24-V-Ausgangsklemmen an, unter Beachtung der Polarität. Sorgen Sie für ausreichende Belüftung und befolgen Sie die üblichen Sicherheitspraktiken für Verkabelung und Erdung in Industrieinstallationen.

Empfehlungen

Installieren Sie den Wandler in einer Umgebung, die den vom Hersteller angegebenen Temperatur- und Vibrationsgrenzen entspricht, verwenden Sie geeignete Sicherungen oder Überstromschutz am Eingang und überschreiten Sie nicht die Ausgangsleistung von 30 W, um einen zuverlässigen Langzeitbetrieb zu gewährleisten.
