Netzteil MEAN WELL SKM10E-15 10 W 15 V 0,67 A

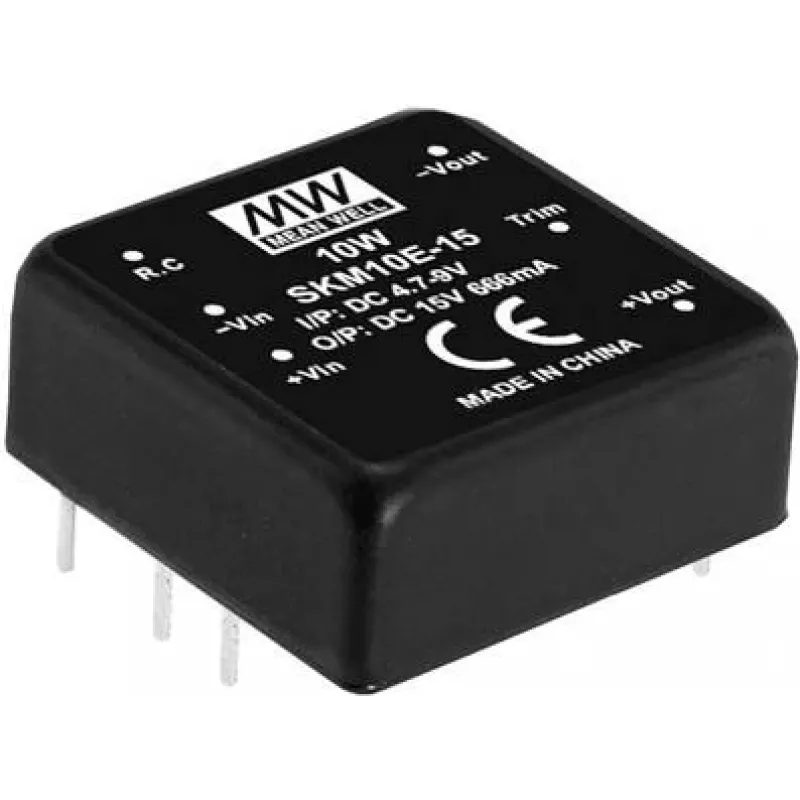

Der MEAN WELL SKM10E-15 ist ein ultrakompakter DC-DC-Wandler für die Leiterplattenmontage im DIP-Durchsteckgehäuse mit Abmessungen von etwa 1" x 1". Er akzeptiert einen Eingangsspannungsbereich von 4,7–9 V DC und liefert einen einzelnen geregelten 15-V-DC-Ausgang mit bis zu 0,67 A (10 W). Das Modul ist RoHS-konform, wiegt ca. 18 g und ist für die Integration auf Leiterplatten konzipiert, auf denen eine kleine, zuverlässige 15-V-Versorgung benötigt wird.

Vorteile

Der SKM10E-15 bietet eine kompakte Grundfläche und DIP-Durchsteckmontage für eine unkomplizierte Leiterplattenbestückung. Er liefert einen festen 15-V-Ausgang mit einer Nennleistung von 10 W und einem einfachen Einzelausgangsdesign, das die Systemkomplexität reduziert. Geringes Gewicht und RoHS-Konformität machen ihn geeignet für platz- und regulierungskritische Projekte.

Geeignet für

• Eingebettete Systeme und Steuerplatinen, die eine kleine 15-V-Schiene benötigen
• Industrie- und Instrumentierungsmodule mit begrenztem Leiterplattenplatz
• Serienproduktion und Montage, bei der Durchsteckmontage bevorzugt wird

Wichtige Spezifikationen

• Marke: mean well
• Modell (MPN): SKM10E-15
• Eingangsspannung: 4,7–9 V DC
• Ausgangsspannung: 15 V DC
• Ausgangsstrom: 0,67 A
• Ausgangsleistung: 10 W
• GehäVerwendung: DIP-Durchsteck, Leiterplattenmontage
• Größe: ca. 1" x 1"
• RoHS-konform
• Gewicht: ca. 18 g
• Menge pro Packung: 300 Stk.

Verwendung

Montieren Sie den SKM10E-15 mithilfe der DIP-Durchsteckstifte auf der Leiterplatte und löten Sie ihn gemäß den üblichen Praktiken der Leiterplattenbestückung. Stellen Sie eine Eingangsversorgung innerhalb des angegebenen Bereichs von 4,7–9 V DC bereit und beachten Sie die Polarität. Führen Sie geeignete Eingangs- und Ausgangsentkopplungen und Masseverbindungen gemäß Ihren Layout-Richtlinien aus. Stellen Sie sicher, dass die thermischen Bedingungen und die Umgebungstemperatur des Moduls für den Dauerbetrieb unter der erforderlichen Last geeignet sind.

Empfehlungen

Für einen zuverlässigen Betrieb verwenden Sie eine geeignete Eingangsfilterung und Ausgangsentkopplung, halten Sie die empfohlenen Löttemperaturen für Durchsteckbauteile ein und lassen Sie ausreichend Kupferfläche auf der Leiterplatte zur Wärmeableitung. Überprüfen Sie, ob die Eingangsquelle transiente Ströme liefern kann und dass die Ausgangsstromgrenze von 0,67 A den Anforderungen der angeschlossenen Last entspricht.
