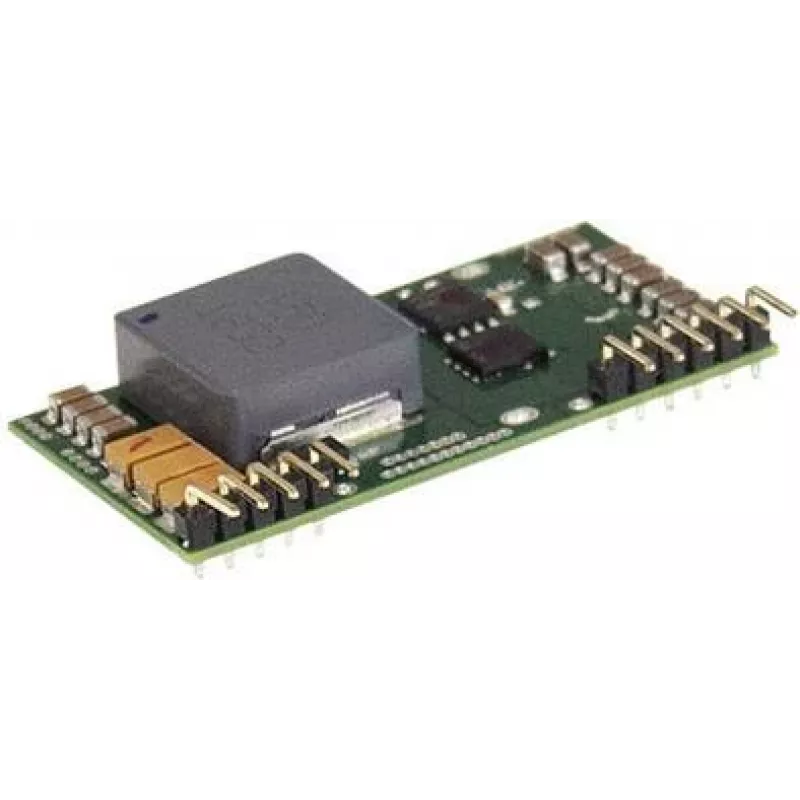

Netzteil/Wandler MEAN WELL NID65-5, 65 W, 5 V, RoHS, 26×50,8×11 mm

MEAN WELL NID65-5 ist ein kompakter DC-DC-Nicht-Isolations-Open-Frame-Platinenmontagewandler, der eine stabile 5-V-Ausgabe mit bis zu 6,5 A aus einem weiten Eingangsbereich von 10,5–53 V DC liefert. Verpackt in einem SIP-Formfaktor mit Abmessungen von 26 × 50,8 × 11 mm, ist dieses 65-W-Netzteil/Wandler für platzsparende Installationen konzipiert und unterstützt eine Remote-ON/OFF-Funktion zur Systemsteuerung. Die RoHS-Konformität gewährleistet die Beschränkung gefährlicher Stoffe für umweltbewusste Anwendungen.

Vorteile

Der Wandler bietet eine hohe Leistungsdichte in einem kleinen SIP-Gehäuse und ermöglicht eine effiziente Nutzung der Platinenfläche bei bis zu 65 W Ausgangsleistung. Der weite Eingangsspannungsbereich und die geregelte 5-V-Ausgabe bieten Flexibilität für batteriebetriebene und Fahrzeugsysteme sowie industrielle DC-Schienen. Die Remote-ON/OFF-Funktion ermöglicht die Integration in die Systemleistungssequenzierung und -steuerung. Die Open-Frame-Konstruktion eignet sich zur direkten Montage auf Leiterplatten, wo Luftstrom und Kühlung durch das Systemdesign verwaltet werden.

Geeignet für

• Embedded-Systeme und Einplatinencomputer, die eine stabile 5-V-Schiene benötigen
• Industrielle Steuerelektronik und Automatisierungsmodule
• Batteriebetriebene Geräte und Fahrzeugelektronik mit variierenden Eingangsspannungen
• Platzsparende Designs und dichte Platinenlayouts

Technische Spezifikationen

• Ausgangsleistung: 65 W
• Ausgangsspannung: 5 V DC
• Ausgangsstrom: bis zu 6,5 A
• Eingangsspannungsbereich: 10,5–53 V DC
• Wandlertyp: DC-DC-Nicht-Isolation, Open-Frame
• GehäVerwendung: SIP-Platinenmontage
• Steuerung: Remote-ON/OFF-Funktion
• Abmessungen: 26 × 50,8 × 11 mm
• Umwelt: RoHS-konform

Verwendung

Installieren Sie das Modul auf der Leiterplatte gemäß den vom Hersteller empfohlenen Footprint- und Lötrichtlinien, um mechanische Stabilität und thermischen Kontakt zu gewährleisten. Schließen Sie die Eingangsversorgung innerhalb des angegebenen 10,5–53-V-DC-Bereichs an und überprüfen Sie die Polarität, bevor Sie die Spannung anlegen. Führen Sie die 5-V-Ausgabe zur Ziellast und stellen Sie sicher, dass der Laststrom 6,5 A nicht überschreitet. Verwenden Sie den Remote-ON/OFF-Pin, um das Modul entsprechend den Systemsequenzierungsanforderungen zu steuern. Sorgen Sie für ausreichende Kühlung auf Platinenebene und Freiraum um den Open-Frame-Wandler, um Überhitzung zu vermeiden.

Empfehlungen

Für einen zuverlässigen Betrieb begrenzen Sie den kontinuierlichen Ausgangsstrom auf die Nennleistung von 6,5 A und gestalten Sie das Gehäuse oder das Platinenlayout so, dass ausreichend Konvektion oder Zwangsluftstrom vorhanden ist. Fügen Sie Eingangsfilter und Überspannungsschutz hinzu, wenn Sie an potenziell verrauschte Quellen wie Fahrzeugbatterien anschließen. Überprüfen Sie die thermische Leistung unter ungünstigsten Umgebungs- und Lastbedingungen und befolgen Sie die Platinenlayout-Empfehlungen für Erdung und Entkopplung, um Rauschen zu minimieren und die Regelung aufrechtzuerhalten.
