Netzteil MEAN WELL SKMW20G-05 20W Eingang 18-75V Ausgang 5V

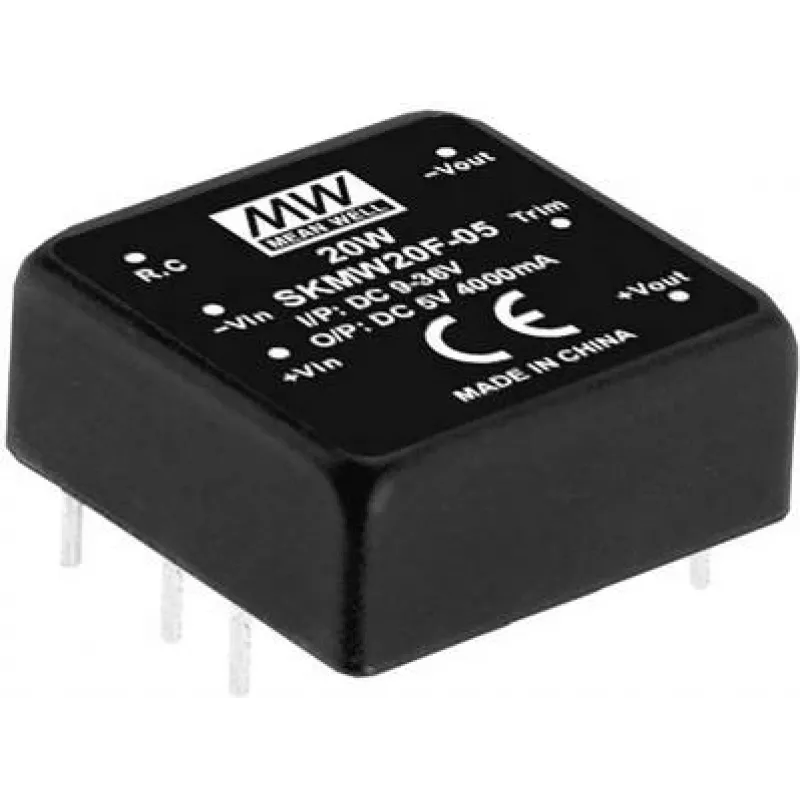

Der MEAN WELL SKMW20G-05 ist ein kompakter DC-DC-Wandler für die Leiterplattenmontage. Er akzeptiert einen weiten Eingangsbereich von 18–75 VDC und liefert einen geregelten Einzelausgang von 5 VDC mit bis zu 4 A in einem 1" x 1" DIP-Durchsteckgehäuse. Das Modul ist ultrakompakt und verfügt über eine Fern-EIN/AUS-Steuerung für die Integration in Systeme, die eine kontrollierte Leistungssequenzierung erfordern.

Vorteile

Der SKMW20G-05 bietet einen weiten Eingangsspannungsbereich, der verschiedene Versorgungsquellen unterstützt, eine hohe Ausgangsstrombelastbarkeit auf kleiner Stellfläche und einen standardisierten DIP-Durchsteckformfaktor für eine unkomplizierte Leiterplattenbestückung. Er ist leicht und RoHS-konform, was den Einsatz in Geräten mit Platz- und Gewichtsbeschränkungen unter Einhaltung von Umweltrichtlinien vereinfacht.

Geeignet für

• Eingebettete Systeme und Einplatinencomputer, die 5 V Leistung benötigen
• Industrielle Steuermodule und Instrumentierung
• Telekommunikations- und entfernte Geräte mit variablen Eingangsversorgungen
• Prototyping und Kleinserienfertigung mit Durchsteckmontage

Wichtige Spezifikationen

• Hersteller: MEAN WELL
• Modell: SKMW20G-05 (MPN: SKMW20G-05)
• Eingangsspannung: 18–75 VDC
• Ausgang: 5 VDC, bis zu 4 A (20 W)
• GehäVerwendung: 1" x 1" DIP-Durchsteckmontage
• Gewicht: 18 g
• Konformität: RoHS
• Funktionen: Fern-EIN/AUS

Anwendung

Montieren Sie den SKMW20G-05 mithilfe der DIP-Durchsteckanschlüsse auf der Leiterplatte und löten Sie ihn gemäß den üblichen Verfahren zur Leiterplattenbestückung. Schließen Sie eine geeignete Eingangsquelle innerhalb von 18–75 VDC an die Eingangspins an und entnehmen Sie den geregelten 5-VDC-Ausgang von den Ausgangspins, wobei Sie auf die korrekte Polarität achten müssen. Verwenden Sie den Fern-EIN/AUS-Pin, um den Ausgang je nach Anforderung Ihrer Leistungssequenzierung zu aktivieren oder zu deaktivieren. Befolgen Sie bei der Integration des Moduls die empfohlenen Richtlinien des Herstellers bezüglich Abständen, Erdung und Wärmeableitung.

Empfehlungen

Stellen Sie sicher, dass die Eingangsversorgung innerhalb des angegebenen Bereichs von 18–75 VDC bleibt und die Last 4 A Dauerstrom nicht überschreitet. Sorgen Sie für ausreichende Kupferfläche auf der Leiterplatte oder Kühlkörper, wenn die Anwendung sich der maximalen Leistung nähert, um einen zuverlässigen Betrieb zu gewährleisten. Überprüfen Sie die Logikpegel der Fern-EIN/AUS-Steuerung anhand Ihrer Steuerschaltung, bevor Sie die Verbindung herstellen.
