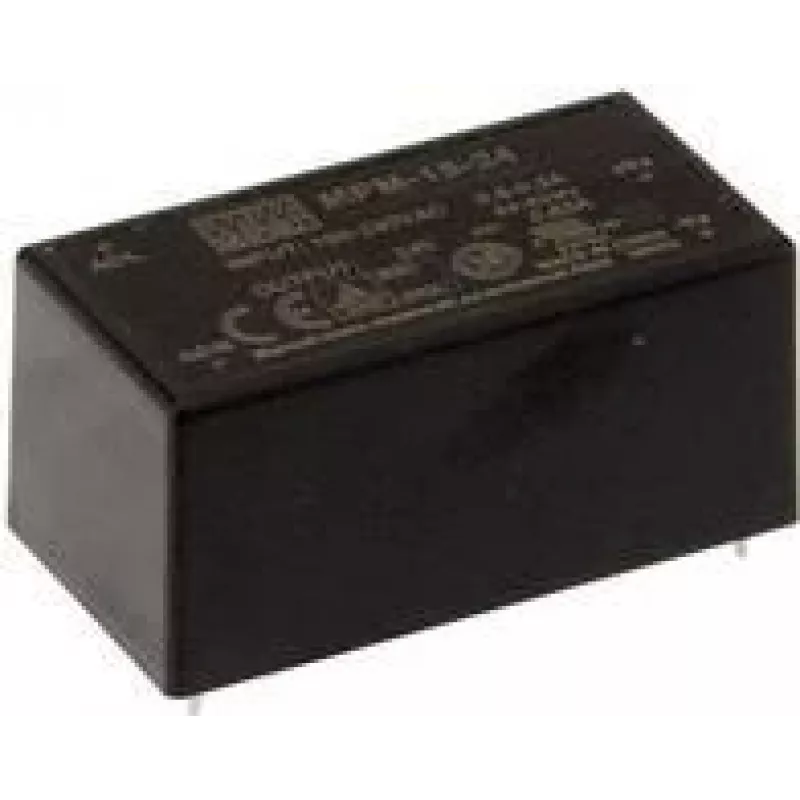

Netzteil MEAN WELL MPM-15-24 15W 24V Eingang 90-264V

Das MEAN WELL MPM-15-24 ist ein kompaktes AC-DC-Netzteil mit medizinischer Kapselung und Einzelausgang, das 24 V DC bei 0,63 A (15 W) liefert. Es akzeptiert einen weiten Eingangsspannungsbereich von 90–264 V AC, erfüllt RoHS und verfügt über eine 2xMOPP-Isolierung, die für medizinische Anwendungen geeignet ist. Das Gerät ist leicht und klein – 52,4 mm tief, 24 mm hoch und wiegt 56 g – und für die PCB-Durchsteckmontage ausgelegt.

Vorteile

Das Netzteil bietet einen stabilen 24-V-Ausgang mit bis zu 0,63 A Strom in einem kompakten gekapselten Gehäuse. Der weite AC-Eingangsbereich (90–264 V) unterstützt den weltweiten Betrieb, während die 2xMOPP-Isolierung die Sicherheit für medizinische Geräte erhöht. Die geringe Größe und das niedrige Gewicht erleichtern die Integration in platzbeschränkte PCB-Designs, und die RoHS-Konformität gewährleistet eine Reduzierung gefährlicher Substanzen.

Geeignet für

• Medizinische Geräte mit geringem Stromverbrauch, die eine isolierte 24-V-Versorgung benötigen
• PCB-montierte industrielle Steuermodule
• Eingebettete Systeme und Instrumente mit Platzbeschränkungen

Technische Daten

• Modell: MPM-15-24
• Ausgang: 24 V DC, 0,63 A (15 W)
• Eingangsspannung: 90–264 V AC
• Montage: PCB-Durchsteckmontage
• Isolierung: 2xMOPP (medizinisch)
• Abmessungen: Tiefe 52,4 mm, Höhe 24 mm
• Gewicht: 56 g
• Normen: RoHS-konform

Verwendung

Montieren Sie das MPM-15-24 mithilfe der Durchsteckstifte gemäß dem empfohlenen Footprint und den Lötrichtlinien des Herstellers auf die Leiterplatte. Schließen Sie den AC-Eingang innerhalb des angegebenen Bereichs von 90–264 V an und überprüfen Sie vor dem Einschalten der angeschlossenen Schaltung die korrekte Polarität und sichere Verbindungen am 24-V-DC-Ausgang. Beachten Sie die üblichen Handhabungshinweise für gekapselte medizinische Stromversorgungsmodule, um mechanische Belastungen während der Montage zu vermeiden.

Empfehlungen

Verwenden Sie das Modul in Gerätedesigns, die eine medizinische Isolierung erfordern; sorgen Sie für ausreichende Kriech- und Luftstrecken auf der Leiterplatte, stellen Sie ein angemessenes Wärmemanagement sicher und vermeiden Sie einen Dauerbetrieb bei maximaler Nennlast, ohne den Temperaturanstieg im endgültigen Gehäuse zu überprüfen.
