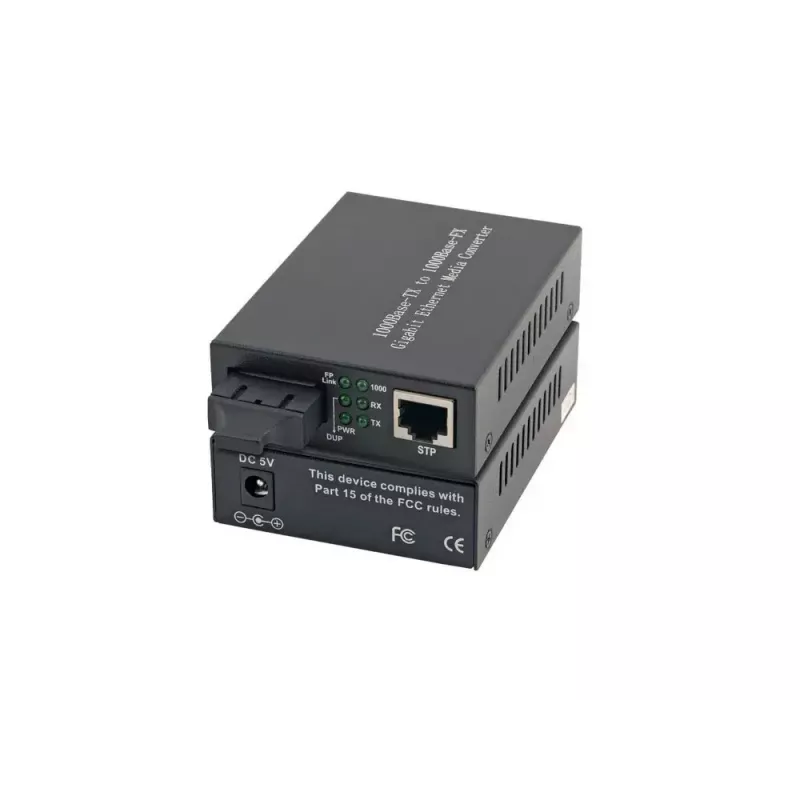

Network Media Converter EFB Elektronik EL027V2

Der EFB Elektronik EL027V2 ist ein Netzwerk-Mediakonverter, der Kupfer-Ethernet- und Multimode-Glasfaserverbindungen mit Gigabit-Geschwindigkeit verbindet. Er bietet einen 1000Base-T RJ-45-Eingang und einen 1000Base-SX SC-Glasfaserausgang, der Multimode-Fasertypen 50/125 µm und 62,5/125 µm mit einer maximalen Verbindungsentfernung von bis zu 550 Metern unterstützt. Das Gerät ist in einem Metallgehäuse untergebracht, entspricht den FCC- und CE-Standards, verfügt über eine externe Stromversorgung und Diagnose-LEDs zur Überwachung von Verbindung und Aktivität.

Vorteile

Der EL027V2 unterstützt Autonegotiation und Auto MDI/MDI-X auf der Kupferschnittstelle, um die Installation zu vereinfachen und den Bedarf an Crossover-Kabeln zu vermeiden. Seine Gigabit-fähigen Ports gewährleisten einen Durchsatz von bis zu 1000 Mbit/s bei gleichzeitiger Abwärtskompatibilität zu 10/100 Mbit/s-Geräten. Der SC-Glasfaserstecker und die Multimode-Kompatibilität machen ihn für gängige Kurzstrecken-Glasfaserverbindungen geeignet, und das Metallgehäuse bietet mechanische Robustheit für die Platzierung im Rack oder auf dem Schreibtisch.

Geeignet für

• Erweiterung eines Gigabit-Ethernet-Netzwerks über Multimode-Glasfaser bis 550 m
• Verbindung von Switches, Routern oder Netzwerkgeräten zwischen Kupfer- und Glasfasersegmenten
• Backbone-Verbindungen in kleinen Büros und Unternehmen, in denen Multimode-Glasfaser verwendet wird

Wichtige Spezifikationen

• Maximale Datenübertragungsrate: 1000 Mbit/s
• Ethernet LAN (RJ-45) Ports: 1 (1000Base-T)
• Anzahl Glasfaserports: 1 (1000Base-SX, SC)
• Maximale Übertragungsentfernung: 550 m (Multimode)
• Unterstützte Glasfasertypen: 50/125 µm und 62,5/125 µm Multimode
• Ethernet LAN Datenraten: 1000, 100, 10 Mbit/s
• Auto MDI/MDI-X und Autonegotiation: Ja
• Produktfarbe: Schwarz

Anwendung

Stellen Sie den EL027V2 auf eine stabile Oberfläche oder montieren Sie ihn ggf. in einem Rack. Verbinden Sie das Kupfernetzwerkkabel mit dem RJ-45-Port und das Multimode-SC-Glasfaserkabel mit dem SC-Port, wobei Sie auf den richtigen Fasertyp und die korrekte Steckerausrichtung achten. Schließen Sie die mitgelieferte externe Stromversorgung an und überprüfen Sie die Diagnose-LEDs für Strom, Verbindung und Aktivität. Das Gerät führt die Autonegotiation der Verbindungsgeschwindigkeit und Polarität auf der Kupferseite automatisch durch; für den grundlegenden Betrieb ist keine spezielle Konfiguration erforderlich.

Empfehlungen

Verwenden Sie für zuverlässige Leistung Multimode-Glasfaserkabel, die dem unterstützten Kerndurchmesser (50/125 µm oder 62,5/125 µm) entsprechen, und beachten Sie die ordnungsgemäße Handhabung der Glasfaser. Halten Sie die Kabellängen innerhalb der angegebenen maximalen 550 m für 1000Base-SX-Verbindungen und vermeiden Sie übermäßiges Biegen oder Belastungen der Glasfaserstecker.
