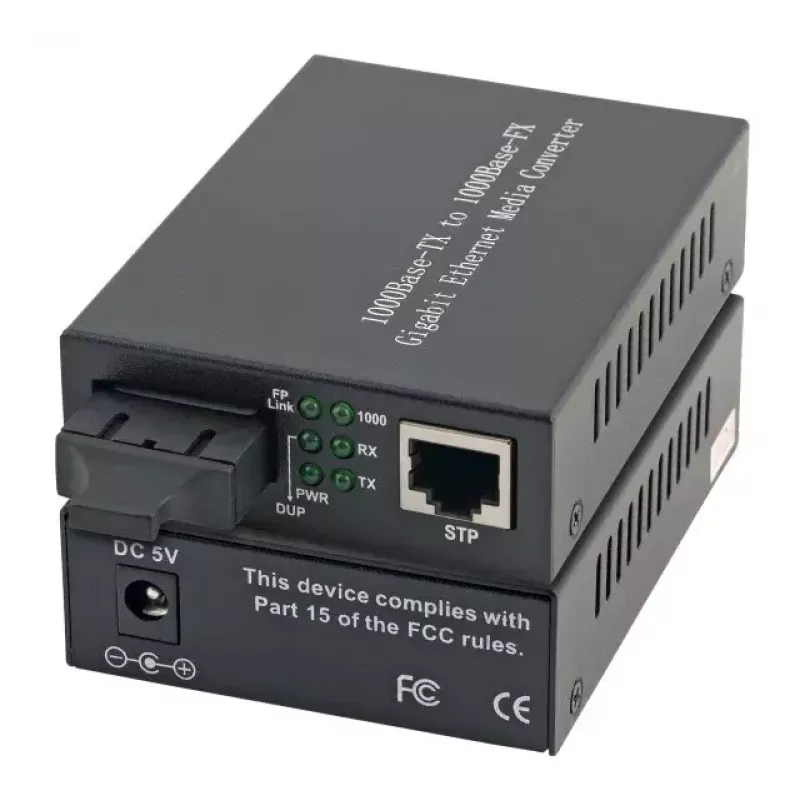

Netzwerk-Medienkonverter EFB Elektronik EL026V2

Der EFB Elektronik EL026V2 ist ein Netzwerk-Medienkonverter, der Kupfer-Ethernet und Singlemode-Glasfaserverbindungen mit Gigabit-Geschwindigkeit verbindet. Er bietet eine 1000Base-T (RJ-45) Kupferschnittstelle auf der einen Seite und eine 1000Base-LX Glasfaserschnittstelle mit SC-Stecker auf der anderen, was Datenübertragungen über bis zu 10.000 m über Singlemode-Glasfaser ermöglicht. Die kompakten Abmessungen (71 mm x 94 mm x 26 mm) und die schwarze Oberfläche machen ihn geeignet für Installationen, bei denen Platz begrenzt ist und ein dezentes Erscheinungsbild bevorzugt wird.

Vorteile

Der Konverter unterstützt eine maximale Datenübertragungsrate von 1000 Mbit/s und gewährleistet vollen Gigabit-Durchsatz zwischen Kupfer- und Glasfasersegmenten. Mit SC-Glasfasersteckern und einem 1000Base-LX Ausgang ist er für Langstreckenverbindungen optimiert und unterstützt bis zu 10.000 m auf Singlemode-Glasfaser. Der einzelne RJ-45-Port und die zwei Glasfaserports vereinfachen die Punkt-zu-Punkt-Installation, während das kompakte Gehäuse den Platzbedarf in Racks oder Regalen reduziert.

Geeignet für

• Erweiterung von Netzwerkverbindungen zwischen Gebäuden oder über Campusgelände mittels Singlemode-Glasfaser
• Anbindung von Gigabit-Ethernet-Switches oder Routern an Glasfaserinfrastruktur
• Ersatz beschädigter Kupferverbindungen bei Problemen mit elektromagnetischen Störungen
• Kleine Serverräume oder Netzwerkschränke mit begrenztem Platz für Medienkonvertierung

Technische Daten

• Maximale Datenübertragungsrate: 1000 Mbit/s (Gigabit Ethernet)
• Ethernet LAN-Ports (RJ-45): 1
• Anzahl Glasfaserports: 2
• Ethernet-Schnittstellentyp: 1000Base-T / 1000Base-LX
• Glasfaser-Steckverbinder: SC (Singlemode)
• Maximale Übertragungsdistanz über Singlemode-Glasfaser: 10.000 m
• Produktfarbe: Schwarz
• Kompakte Abmessungen: 71 mm x 94 mm x 26 mm

Verwendung

Installieren Sie den Medienkonverter in der Nähe des Kupfergeräts und des Glasfaser-Anschlusspunkts. Verbinden Sie den 1000Base-T RJ-45-Port mit einem Gigabit-Ethernet-Switch, Router oder einer Netzwerkschnittstelle über ein geeignetes Cat5e/Cat6-Kabel. Konfektionieren Sie die Singlemode-Glasfaser mit SC-Steckern und schließen Sie sie an den 1000Base-LX Glasfaserport an. Versorgen Sie das Gerät gemäß den Herstellerangaben mit Strom und überprüfen Sie die Link-/Aktivitäts-LEDs, um den ordnungsgemäßen Betrieb sicherzustellen. Konfigurieren Sie die angeschlossenen Netzwerkgeräte nach Bedarf für Verbindungsgeschwindigkeit und Duplex-Einstellungen; der Konverter stellt eine transparente physikalische Verbindung her und erfordert keine spezielle Konfiguration.

Empfehlungen

Verwenden Sie Singlemode-Glasfaser mit geeigneter Spezifikation für Langstreckenverlegungen und achten Sie auf saubere Steckverbinder, um die Signalqualität zu erhalten. Für optimale Leistung passen Sie die Transceivertypen an und stellen Sie sicher, dass die verbundene Netzwerkausrüstung Gigabit Ethernet unterstützt. Installieren Sie den Konverter in einer trockenen, staubfreien Umgebung und sorgen Sie für ausreichende Belüftung um das kompakte Gehäuse.
