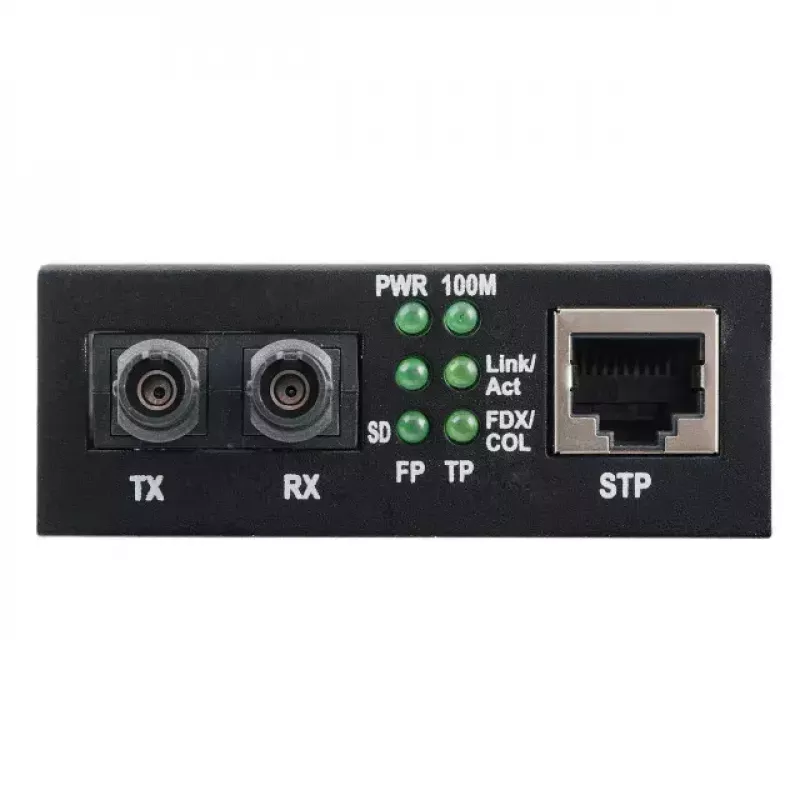

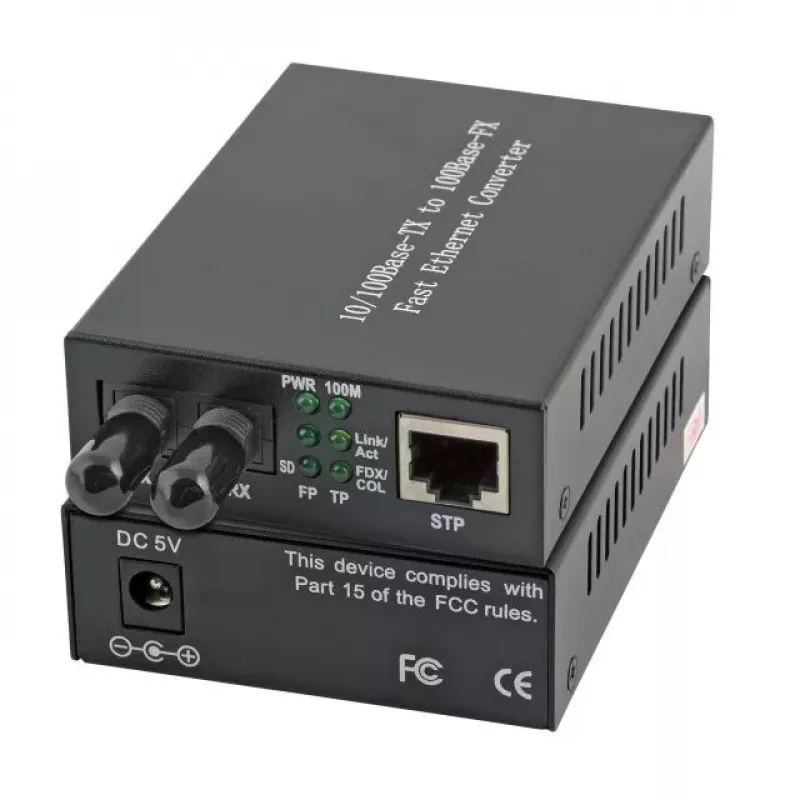

Netzwerk-Medienkonverter EFB Elektronik EL022V2

Der EFB Elektronik EL022V2 ist ein kompakter Netzwerk-Medienkonverter zur Verbindung von Fast-Ethernet-Kupfernetzen mit Multimode-Glasfaserverbindungen. Er unterstützt 10/100 Mbit/s Ethernet am RJ-45-Port und verwendet einen ST-Multimode-Glasfaseranschluss, um bis zu 2000 m bei 1310 nm zu erreichen. Das Gerät wird mit einem externen Netzteil und einem Metallgehäuse mit den Abmessungen 94 x 71 x 26 mm geliefert und kann als Standalone-Gerät oder in einem kompatiblen Chassis (EL0CH1) montiert werden.

Vorteile

Der EL022V2 bietet Autonegotiation und Auto MDI/MDI-X-Funktionalität, was die Installation vereinfacht, da kein manuelles Crossover erforderlich ist. Diagnose-LEDs geben klare Statusinformationen zu Verbindung und Aktivität. Sein Metallgehäuse bietet zuverlässigen Schutz in gemischten Netzwerkumgebungen, während das mitgelieferte externe Netzteil den sofortigen Betrieb ohne zusätzliches Zubehör gewährleistet.

Geeignet für

• Erweiterung von Fast-Ethernet-Netzwerken über Multimode-Glasfaser bis zu 2000 m
• Anbindung kupferbasierter Switches, Router oder einzelner RJ-45-Geräte an Glasfasersegmente
• Einsatz als eigenständiger Medienkonverter oder eingebaut in ein kompatibles Chassis (EL0CH1)
• Industrielle oder gewerbliche Netzwerksegmente, die einen kompakten Konverter mit Metallgehäuse erfordern

Wichtige Spezifikationen

• Maximale Datenübertragungsrate: 100 Mbit/s
• Ethernet-LAN (RJ-45)-Ports: 1
• Anzahl Glasfaserports: 2
• Ethernet-Schnittstellentyp: Fast Ethernet (10/100 Mbit/s)
• Glasfaseranschluss: ST (Multimode)
• Maximale Übertragungsdistanz: 2000 m bei 1310 nm
• Produktfarbe: Schwarz
• Abmessungen (L x B x H): 94 x 71 x 26 mm

Anwendung

Installieren Sie den EL022V2 auf einer stabilen Oberfläche oder setzen Sie ihn in das kompatible Chassis (EL0CH1) ein, wenn eine Rack-Konsolidierung erforderlich ist. Verbinden Sie das Kupfer-Ethernet-Gerät mit dem RJ-45-Port und die Multimode-ST-Glasfaser mit dem Glasfaserport. Schließen Sie das mitgelieferte externe Netzteil an und überprüfen Sie die Diagnose-LEDs auf Verbindungs- und Aktivitätsstatus. Autonegotiation und Auto MDI/MDI-X übernehmen die Geschwindigkeits- und Crossover-Konfiguration automatisch.

Empfehlungen

Für einen zuverlässigen Betrieb verwenden Sie Multimode-Glasfaser und ST-Stecker, die der angegebenen Wellenlänge (1310 nm) entsprechen, und beachten Sie die entsprechenden Handhabungspraktiken für Glasfasern. Setzen Sie das Metallgehäuse keinen korrosiven Umgebungen aus und sorgen Sie für ausreichende Belüftung um das Gerät. Wenn Sie mehrere Konverter einsetzen, sollten Sie das EL0CH1-Chassis für eine zentrale Stromversorgung und organisierte Verkabelung in Betracht ziehen.
