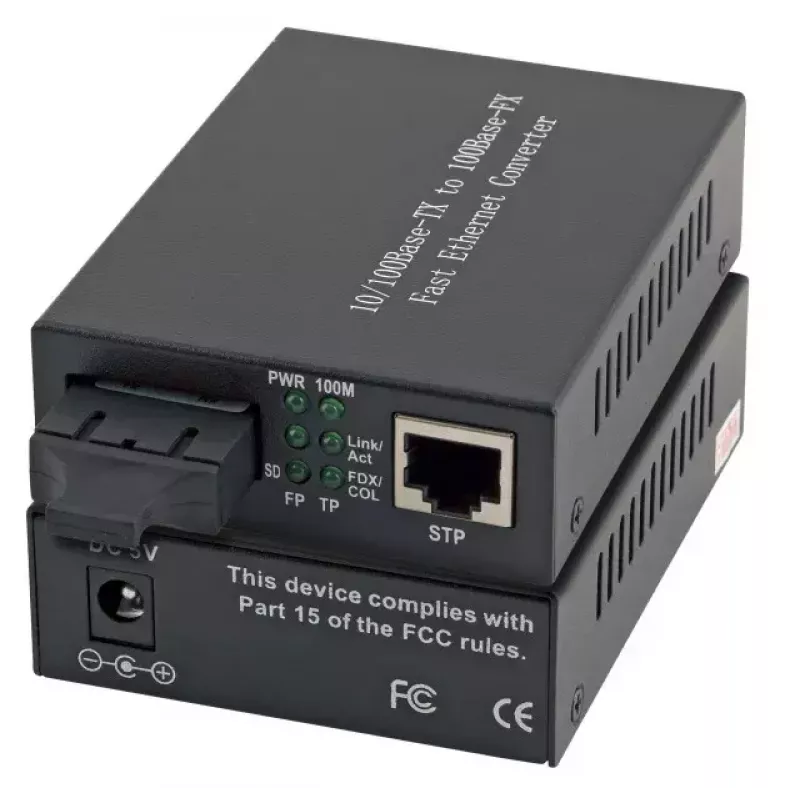

Netzwerk-Medienkonverter EFB Elektronik EL025V2

Der EFB Elektronik EL025V2 ist ein kompakter Netzwerk-Medienkonverter, der Kupfer-Ethernet und Single-Mode-Glasfasernetze mit Fast-Ethernet-Geschwindigkeit verbindet. Konzipiert für Installationen, die eine zuverlässige Glasfaserverlängerung einer bestehenden 10/100 Mbit/s Ethernet-Verbindung erfordern, unterstützt dieses Gerät eine maximale Datenrate von 100 Mbit/s und verwendet einen SC-Glasfaseranschluss bei einer Wellenlänge von 1310 nm, um Langstreckenverbindungen bis zu 10.000 Metern zu erreichen. Das Metallgehäuse bietet mechanischen Schutz und stabilen Betrieb in Rack-, Schrank- oder Wandmontage-Setups.

Vorteile

Das Gerät bietet eine einfache Möglichkeit, Netzwerksegmente über große Entfernungen zu erweitern und dabei die Fast-Ethernet-Leistung beizubehalten. Sein einzelner Glasfaser-Port und RJ-45-Ethernet-Port vereinfachen die Integration mit Standard-Netzwerkausrüstung. Das Metallgehäuse verbessert die Haltbarkeit und Wärmeableitung und verringert das Risiko physischer Schäden in anspruchsvollen Umgebungen. Die Unterstützung von Single-Mode-Faser und SC-Anschlüssen gewährleistet die Kompatibilität mit gängigen Telekommunikations- und Campus-Backbone-Verkabelungen.

Geeignet für

• Erweiterung lokaler Netzwerke zwischen Gebäuden oder über einen Campus
• Verbindung entfernter Netzwerkgeräte wie Switches, Router oder CCTV-Systeme
• Integration von Glasfaserverbindungen in bestehende Fast-Ethernet-Infrastrukturen
• Umgebungen, in denen ein zuverlässiges Metallgehäuse erforderlich ist

Wichtige Spezifikationen

• Maximale Datenübertragungsrate: 100 Mbit/s (Fast Ethernet)
• Ethernet-LAN-Port: 1 × RJ-45
• Glasfaser-Ports: 1 × SC (Single-Mode)
• Unterstützte Faserwellenlänge: 1310 nm
• Maximale Übertragungsentfernung über Glasfaser: bis zu 10.000 m
• GehäVerwendung: Metallgehäuse für erhöhte Haltbarkeit

Verwendung

Installieren Sie den EL025V2 auf einer stabilen Oberfläche oder in einem Schrank und verbinden Sie das Kupfer-Netzwerkgerät mit einem Standard-Ethernet-Kabel mit dem RJ-45-Port. Terminieren Sie das Single-Mode-Glasfaserkabel mit einem SC-Stecker und stecken Sie es in den Glasfaser-Port. Stellen Sie die korrekte Faserpolarität sicher und verwenden Sie bei Bedarf geeignete Glasfaser-Patchkabel oder Pigtails. Betreiben Sie das Gerät gemäß den Spezifikationen des mitgelieferten Netzteils und überprüfen Sie die Link-/Aktivitäts-LEDs, um die Konnektivität zu bestätigen. Konfigurieren Sie die angeschlossenen Netzwerkgeräte für den Betrieb mit Fast-Ethernet-Geschwindigkeiten oder erlauben Sie Auto-Negotiation, falls unterstützt.

Empfehlungen

Platzieren Sie den Konverter in einem belüfteten Bereich, fern von übermäßigem Staub und Feuchtigkeit. Verwenden Sie für lange Glasfaserstrecken zertifizierte Single-Mode-Fasern und testen Sie die Verbindung mit geeigneten optischen Werkzeugen, um Signalverlust und Kontinuität zu überprüfen. Passen Sie die Link-Geschwindigkeitseinstellungen an den angeschlossenen Geräten auf 100 Mbit/s an, wenn ein Betrieb mit fester Geschwindigkeit erforderlich ist. Überprüfen Sie regelmäßig die Glasfaseranschlüsse auf Verschmutzung und reinigen Sie sie mit geeigneten Glasfaser-Reinigungswerkzeugen, um eine optimale Leistung zu erhalten.
