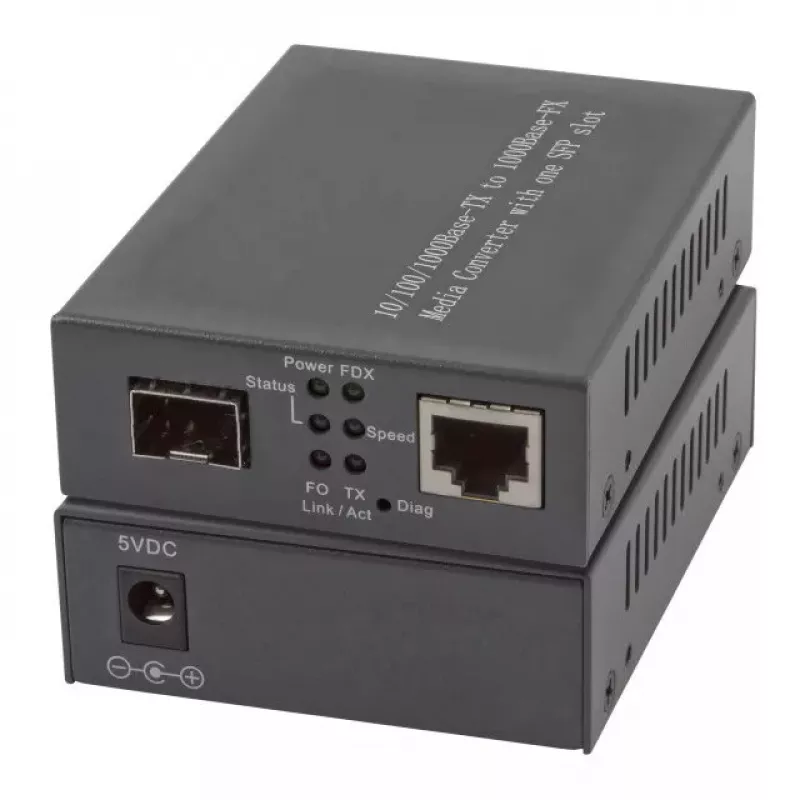

Netzwerk-Medienkonverter EFB Elektronik EL029

Der EFB Elektronik EL029 Netzwerk-Medienkonverter wandelt zwischen Ethernet- (RJ45) und Glasfaserverbindungen um und unterstützt Datenraten von bis zu 1000 Mbit/s. Er akzeptiert MiniGBIC-Module, um entweder Multimode- oder Singlemode-Glasfaserverbindungen bereitzustellen, und kann als Einzelgerät oder in einem kompatiblen Chassis (EL0CH1) montiert verwendet werden. Das kompakte Metallgehäuse misst 94 x 71 x 26 mm und das Paket enthält ein externes Netzteil sowie Diagnose-LEDs für Verbindungsstatus und -aktivität.

Vorteile

Der Konverter unterstützt Autonegotiation und Auto MDI/MDI-X für eine vereinfachte Netzwerkintegration und akzeptiert MiniGBIC-Module für flexible Medienauswahl. Sein kompaktes Metallgehäuse und das mitgelieferte externe Netzteil machen ihn geeignet für platzbeschränkte Installationen. Diagnose-LEDs liefern klare Statusinformationen für eine schnelle Fehlerbehebung.

Geeignet für

• Verlängerung von Gigabit-Ethernet-Verbindungen über Glasfaser
• Umwandlung von RJ45-Kupferverbindungen auf MiniGBIC-Glasfaser
• Einsätze, die Singlemode- oder Multimode-Glasfaser durch Wechseln von MiniGBICs erfordern
• Kleine Serverräume, Netwerkschränke und Punkt-zu-Punkt-Verbindungen

Wichtige technische Daten

• Maximale Datenübertragungsrate: 1000 Mbit/s
• Ethernet LAN (RJ-45) Anschlüsse: 1
• Anzahl Glasfaseranschlüsse: 1 (MiniGBIC-Steckplatz)
• Schnittstellentyp Ethernet: Gigabit Ethernet (10/100/1000)
• Autonegotiation: Ja; Auto MDI/MDI-X: Ja
• GehäVerwendung: Metall; Abmessungen (L x B x H): 94 x 71 x 26 mm
• Produktfarbe: Schwarz
• Enthält: Externes Netzteil, Diagnose-LEDs

Verwendung

Installieren Sie bei Bedarf ein kompatibles MiniGBIC-Modul (Multimode oder Singlemode) in den MiniGBIC-Steckplatz. Schließen Sie das RJ45-Ethernet-Kabel an den RJ45-Anschluss und das Glasfaserkabel an das MiniGBIC-Modul an. Versorgen Sie das Gerät mit dem mitgelieferten externen Netzteil mit Strom. Das Gerät unterstützt Autonegotiation und stellt die Verbindungsgeschwindigkeit automatisch ein; verwenden Sie die Diagnose-LEDs, um den Verbindungs- und Aktivitätsstatus zu überprüfen. Für den Einsatz im Chassis setzen Sie es gemäß den Chassis-Anweisungen in ein kompatibles EL0CH1-Chassis ein.

Empfehlungen

Verwenden Sie zertifizierte MiniGBIC-Module und Glasfaserverkabelung, die dem gewählten Modus (MM oder SM) entsprechen und die erforderlichen Link-Budget- und Entfernungsspezifikationen erfüllen. Achten Sie auf die ordnungsgemäße Handhabung von Glasfasersteckern und befolgen Sie die üblichen ESD-Vorsichtsmaßnahmen bei der Installation von Modulen und dem Anschließen von Kabeln.
