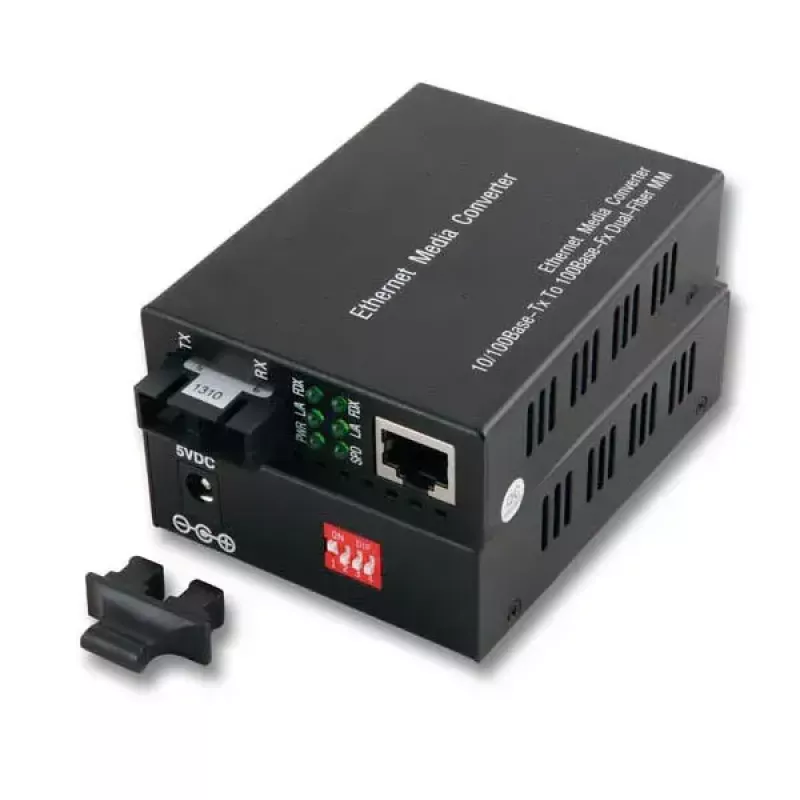

Netzwerk-Medienkonverter EFB Elektronik EL023V2

Der EFB Elektronik EL023V2 ist ein kompakter Netzwerk-Medienkonverter, der 100Base-TX (RJ-45) in 100Base-FX (SC)-Glasfaser umwandelt. Er unterstützt Fast-Ethernet-Datenraten (10/100 Mbit/s) mit einer maximalen Übertragungsdistanz von bis zu 2000 m über Multimode-Glasfaser bei 850 nm. Das Gerät ist in einem Metallgehäuse untergebracht und wird mit einem externen Netzteil geliefert; es kann als einzelnes Standalone-Gerät oder in einem kompatiblen Chassis (EL0CH1) montiert verwendet werden.

Vorteile

Der Konverter bietet Autonegotiation und Auto MDI/MDI-X für einen vereinfachten Ethernet-Verbindungsaufbau und verfügt über Diagnose-LEDs für schnelle Statusüberprüfungen. Sein Metallgehäuse sorgt für mechanische Langlebigkeit, während die SC-Multimode-Glasfaserschnittstelle eine zuverlässige optische Konnektivität bietet. Die kompakte Größe und das mitgelieferte externe Netzteil machen ihn geeignet für Einsatzorte, bei denen Platzersparnis und unkomplizierte Installation wichtig sind.

Geeignet für

• Verlängerung von 10/100-Mbit/s-Ethernet-Verbindungen über Multimode-Glasfaser
• Anbindung von Kupfer-Ethernet-Geräten an Glasfaser-Infrastruktur
• Einsatz in kleinen Netzwerkschränken oder als eigenständiger Medienkonverter

Technische Daten

• Hersteller: EFB Elektronik
• Modell: EL023V2 (MPN: EL023V2, EAN: 4049759057909)
• Ethernet-Schnittstellen: 1 x 100Base-TX (RJ-45), 1 x 100Base-FX (SC)
• Datenraten: 10/100 Mbit/s (Fast Ethernet)
• Wellenlänge: 850 nm (Multimode)
• Maximale Übertragungsdistanz: bis zu 2000 m
• GehäVerwendung: Metall; Abmessungen (L x B x H): 70,5 x 115,6 x 26 mm
• Lieferumfang: externes Netzteil
• Produktfarbe: Schwarz

Verwendung

Stellen Sie den EL023V2 auf eine ebene Fläche oder montieren Sie ihn im kompatiblen EL0CH1-Chassis, falls eine Rack-Installation erforderlich ist. Verbinden Sie das Kupfer-Ethernet-Gerät mit dem RJ-45-Port und schließen Sie die Multimode-SC-Glasfaser an den Glasfaser-Port an. Stecken Sie das mitgelieferte externe Netzteil ein und überprüfen Sie den Strom- und Verbindungsstatus über die Diagnose-LEDs. Der Konverter unterstützt Autonegotiation und Auto MDI/MDI-X, sodass in typischen Setups keine manuelle Crossover- oder Geschwindigkeitskonfiguration erforderlich ist.

Empfehlungen

Verwenden Sie für eine zuverlässige optische Leistung Multimode-Glasfaser, die für 850 nm ausgelegt ist, und halten Sie die Steckverbinder sauber. Überprüfen Sie bei Installationen über große Entfernungen die Durchgängigkeit und Dämpfung der Glasfaser, um sicherzustellen, dass die Verbindung innerhalb der angegebenen Reichweite von 2000 m bleibt.
