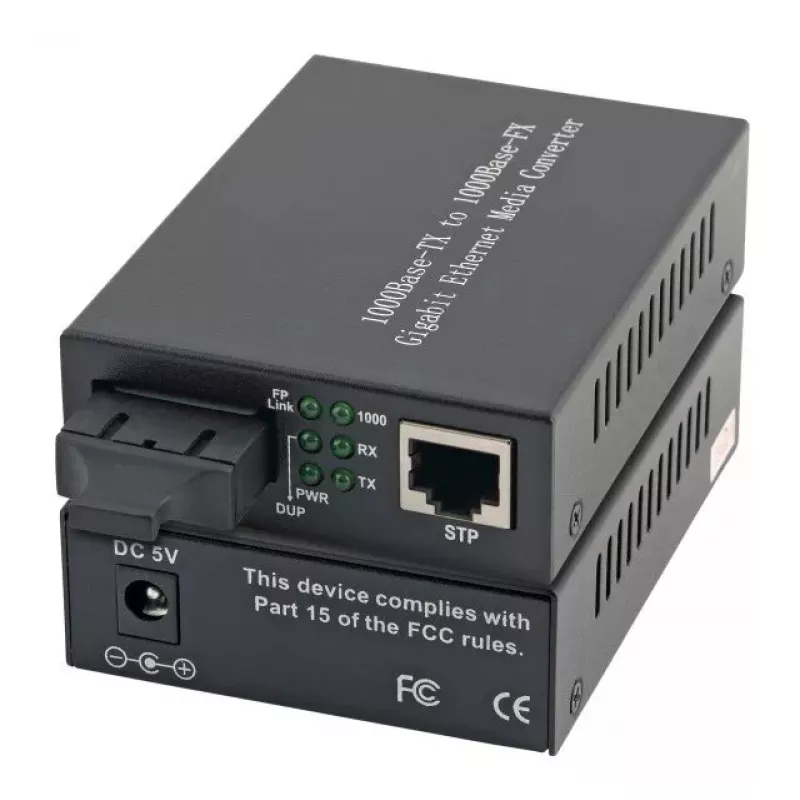

Netzwerk-Medienkonverter EFB Elektronik EL024V2

Der EFB Elektronik EL024V2 ist ein Netzwerk-Medienkonverter, der zur Überbrückung von Kupfer-Gigabit-Ethernet- und Multimode-Glasfaserverbindungen dient. Er akzeptiert einen 1000Base-T-Kupfereingang über einen RJ-45-Port und bietet einen 1000Base-SX-Glasfaserausgang mit SC-Steckverbindern mit einem Durchsatz von bis zu 1000 Mbit/s und Multimode-Verbindungen über eine maximale Distanz von 550 m. Untergebracht in einem kompakten schwarzen Gehäuse, ermöglicht das Gerät die nahtlose Integration von Glasfasersegmenten in die bestehende LAN-Infrastruktur bei gleichbleibenden Gigabit-Geschwindigkeiten.

Vorteile

Der EL024V2 unterstützt volle Gigabit-Ethernet-Datenraten und gewährleistet Wire-Speed-Übertragung zwischen Kupfer- und Glasfasersegmenten. Sein SC-Glasfasersteckverbinder und die Multimode-1000Base-SX-Schnittstelle bieten zuverlässige physische Verbindungen für Kurz- bis Mittelstrecken-Glasfaserverbindungen. Mit einem einzelnen RJ-45-Port für den 1000Base-T-Eingang und zwei Glasfaserports bietet das Gerät eine unkomplizierte Lösung zur Erweiterung der Netzwerkreichweite ohne aufwendige Konfiguration. Das kompakte, schwarze Gehäuse eignet sich für die Rack- oder Tischplatzierung, wo ein dezentes, professionelles Erscheinungsbild erforderlich ist.

Geeignet für

• Erweiterung lokaler Netzwerke über Multimode-Glasfaser bis zu 550 m
• Anbindung von Kupfer-Gigabit-Switches oder Servern an Glasfaser-Backbone-Segmente
• Segmentierung von Netzwerkdomänen, bei denen eine galvanische Trennung erforderlich ist

Technische Daten

• Maximale Datenübertragungsrate: 1000 Mbit/s
• Ethernet-Schnittstellentyp: Gigabit Ethernet (1000Base-T Eingang)
• Glasfaserschnittstelle: 1000Base-SX Multimode
• Glasfaser-Steckverbindertyp: SC
• Ethernet-LAN (RJ-45)-Anschlüsse: 1
• Anzahl Glasfaseranschlüsse: 2
• Maximale Übertragungsdistanz über Multimode-Glasfaser: 550 m
• Produktfarbe: Schwarz

Verwendung

Verbinden Sie ein Gigabit-Ethernet-Kabel von Ihrem Switch, Router oder Server mit dem RJ-45-Port des EL024V2. Schließen Sie die Glasfaserverbindung mit kompatiblen Multimode-SC-Steckverbindern ab und stecken Sie diese in die Glasfaserports. Versorgen Sie das Gerät gemäß den Stromspezifikationen des Herstellers mit Strom und überprüfen Sie dann die Link- und Aktivitäts-LEDs, um eine erfolgreiche Verbindung und Datenübertragung zu bestätigen. Für die grundlegende Medienkonvertierung ist keine erweiterte Konfiguration erforderlich; das Gerät arbeitet transparent auf Layer 1, um Datenverkehr zwischen Kupfer- und Glasfasersegmenten weiterzuleiten.

Empfehlungen

Für einen zuverlässigen Betrieb verwenden Sie Multimode-Glasfaserkabel, die den Übertragungseigenschaften von 1000Base-SX entsprechen, und beachten Sie die ordnungsgemäße Handhabung der Glasfaser, um Biegeverluste zu vermeiden. Stellen Sie sicher, dass die Steckverbinder sauber und unbeschädigt sind, bevor Sie sie zusammenstecken. Platzieren Sie den Konverter in einer belüfteten Umgebung, fern von extremen Temperaturen und elektromagnetischen Störungen. Überprüfen Sie bei der Integration in größere Netzwerke die Duplex- und Geschwindigkeitseinstellungen der verbundenen Geräte, falls Probleme bei der Link-Aushandlung auftreten.
