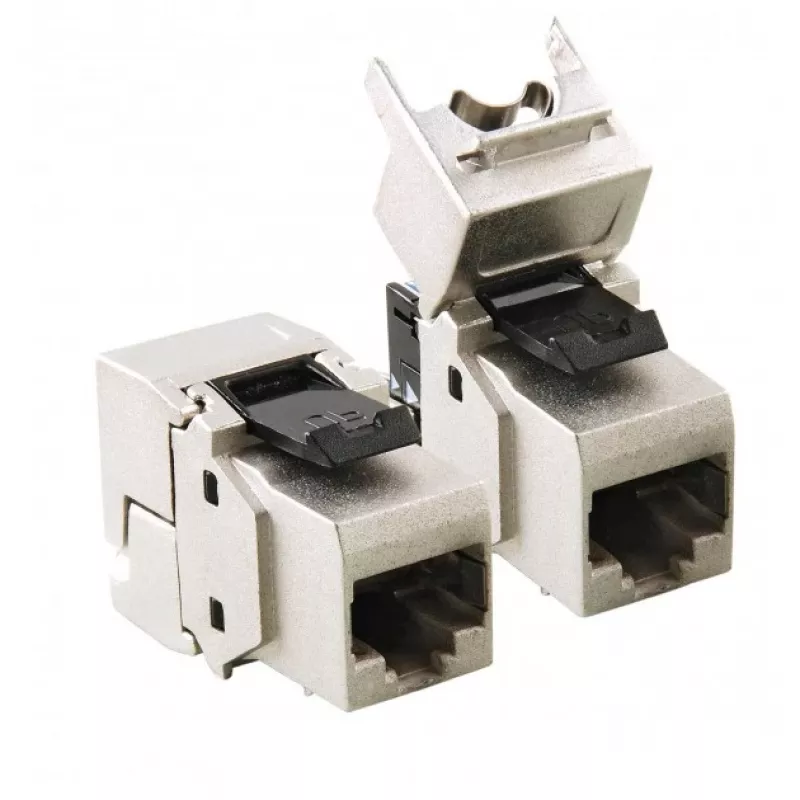

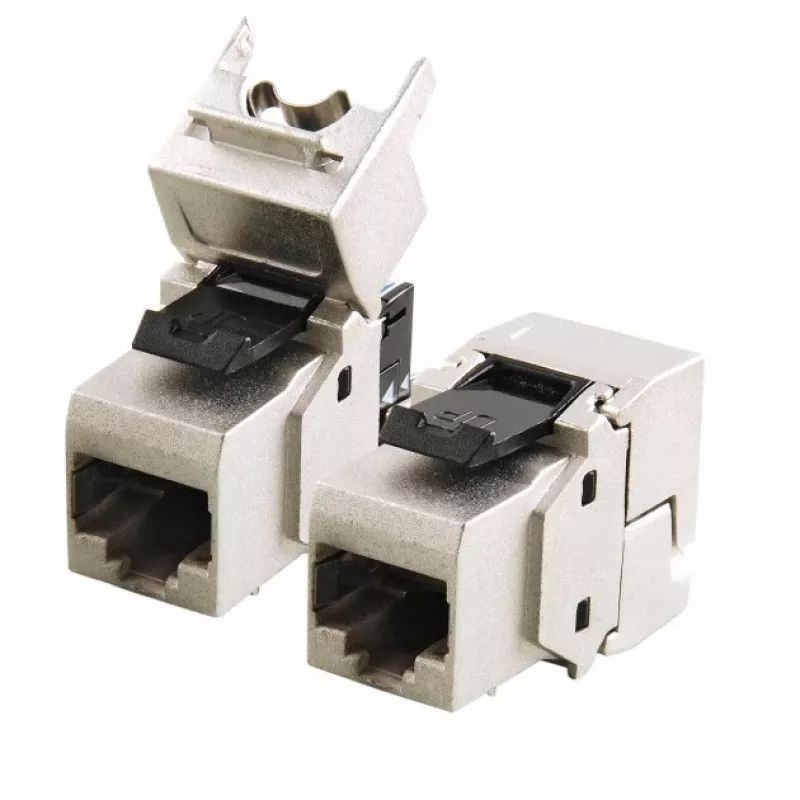

Keystone-Modul EFB Elektronik E-20070

Keystone-Buchse mit Zinkdruckgussgehäuse und separater Staubschutzkappe, konzipiert für zuverlässige Netzwerkverbindungen. Das Modul bietet Leistung der Klasse EA gemäß ISO 11801 AMD1:2009 und AMD2:2010-04 und enthält einen kompakten Kabelmanager, kompatibel mit Leiterquerschnitten von AWG24/1 bis AWG22/1.

Vorteile

Das Zinkdruckgussgehäuse gewährleistet mechanische Langlebigkeit, während die separate Staubschutzkappe die Kontakte bei Nichtgebrauch schützt. Die Konformität mit Klasse EA garantiert Hochfrequenzleistung, geeignet für 10-Gigabit-Ethernet-Anwendungen. Die integrierte kompakte Kabelverwaltung vereinfacht den Abschluss für Leiter von AWG24/1 bis AWG22/1, und die Buchse unterstützt PoE+ (IEEE 802.3at). Die Zugentlastung mittels Kabelbinder reduziert die mechanische Belastung am Kabelabschluss.

Technische Daten

• Gehäusematerial: Zinkdruckguss
• Staubschutzkappe: separat, abnehmbar
• Leistungsklasse: EA (ISO 11801 AMD1:2009; AMD2:2010-04)
• Kabelmanager: kompakt, für AWG24/1 .. AWG22/1
• Paarverdrahtung: TIA/EIA 568 A/B
• PoE-Unterstützung: PoE+ (IEEE 802.3at)
• Zugentlastung: über Kabelbinder

Verwendung

Entmanteln Sie das Kabel gemäß den üblichen Installationspraktiken, führen Sie die Leiter in den kompakten Kabelmanager ein und befolgen Sie beim Abschluss die Paarzuordnung nach TIA/EIA 568 A oder B. Setzen Sie das Modul in die Keystone-Öffnung ein, bringen Sie bei Bedarf die separate Staubschutzkappe an und sichern Sie die Zugentlastung mit einem Kabelbinder, um die Belastung des Abschlusses zu minimieren. Überprüfen Sie nach der Installation Durchgang und Leistung.

Empfehlungen

Verwenden Sie diese Keystone-Buchse für Installationen, die Leistung der Klasse EA und PoE+-Fähigkeit erfordern. Passen Sie den Leiterquerschnitt an AWG24/1–AWG22/1 an, halten Sie sich an die TIA/EIA-Paarverdrahtung und führen Sie nach der Installation Tests durch, um die Verbindungsqualität zu bestätigen.
