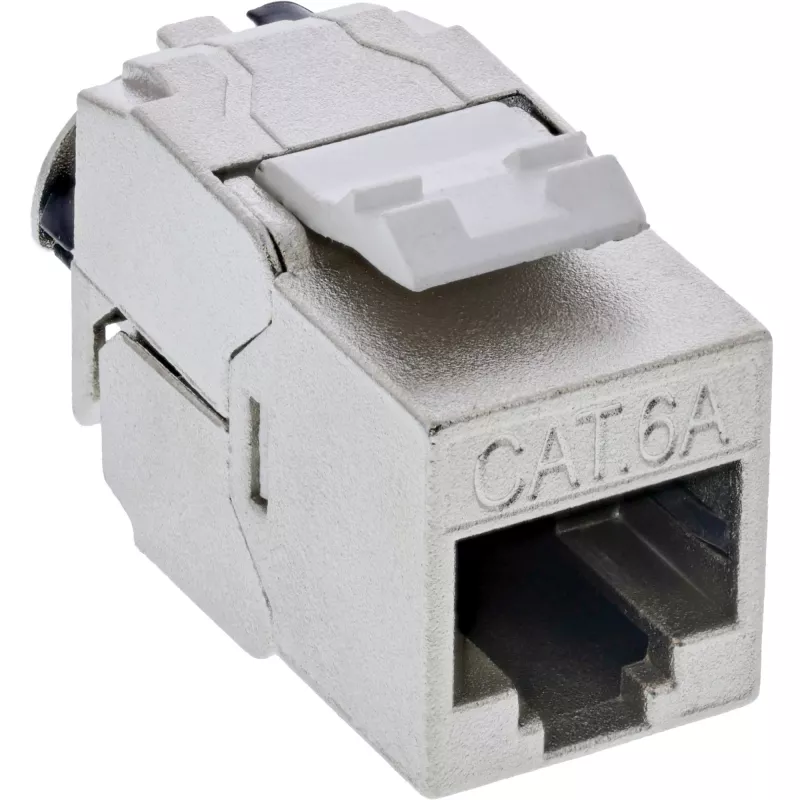

Keystone-Modul InLine 76202V — Maße 20×34×15 mm, kompaktes Netzwerkzubehör

Das InLine 76202V Keystone-Modul ist ein kompaktes Netzwerkzubehör, das für modulare strukturierte Verkabelung und beengte Installationsräume konzipiert wurde. Mit kleinen Außenmaßen und einem Keystone-SNAP-In-Formfaktor passt es in Wanddosen, Patchpanels und Keystone-Gehäuse und bietet einen zuverlässigen RJ45-Netzwerkanschluss für Cat6a-Anwendungen bis 500 MHz.

Vorteile

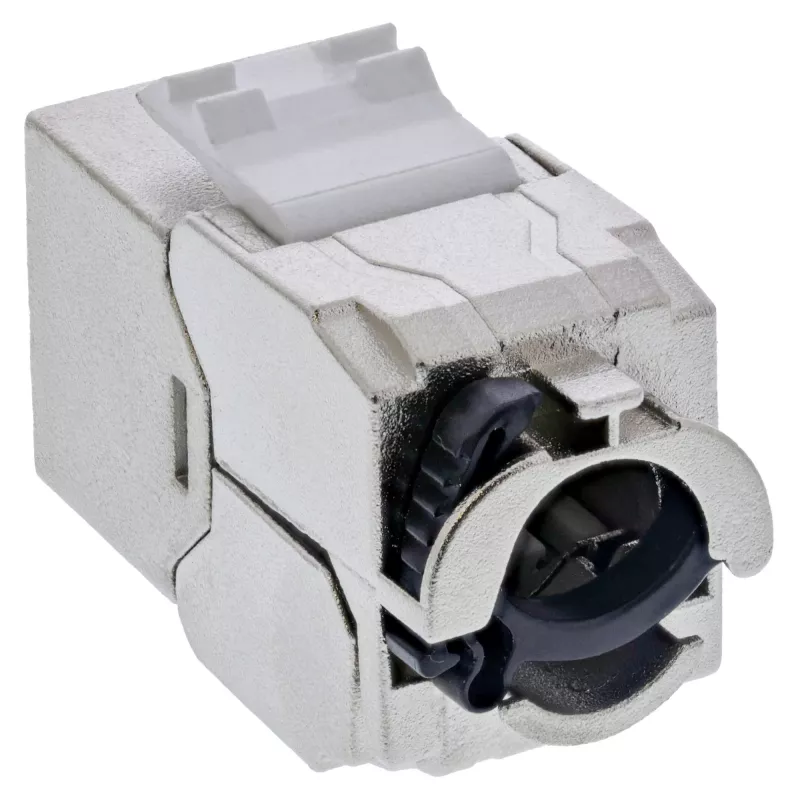

Dieses vollständig geschirmte Keystone-Modul verfügt über ein Druckgussgehäuse und eine integrierte LSA-Anschlussleiste, die mechanische Robustheit und eine zuverlässige Signalabschirmung für High-Speed-Ethernet bieten. Das Modul unterstützt bis zu 10 Gbit/s und PoE/PoE+-Stromversorgung, während ein integrierter Kabelclip und die Unterstützung für starre Installationskabel (AWG 22–26) die Anschließung vereinfachen und die Kabelführung sichern. Das SNAP-In-Design ermöglicht eine schnelle Montage in Standard-Keystone-Öffnungen.

Geeignet für

• Patchpanels und 19"-Leerpanel-Installationen
• Wanddosen und Telekommunikationsanschlüsse in kleinen Räumen
• Modulare Netzwerkdosen für Büros, Serverräume und Industriegehäuse

Technische Daten

• Kategorie: Cat.6a, bis zu 500 MHz
• Datenrate: bis zu 10 Gbit/s
• Anschluss: RJ45-Buchse, Keystone-SNAP-In-Modul
• Schirmung: vollständig geschirmt (Metall-Druckgussgehäuse)

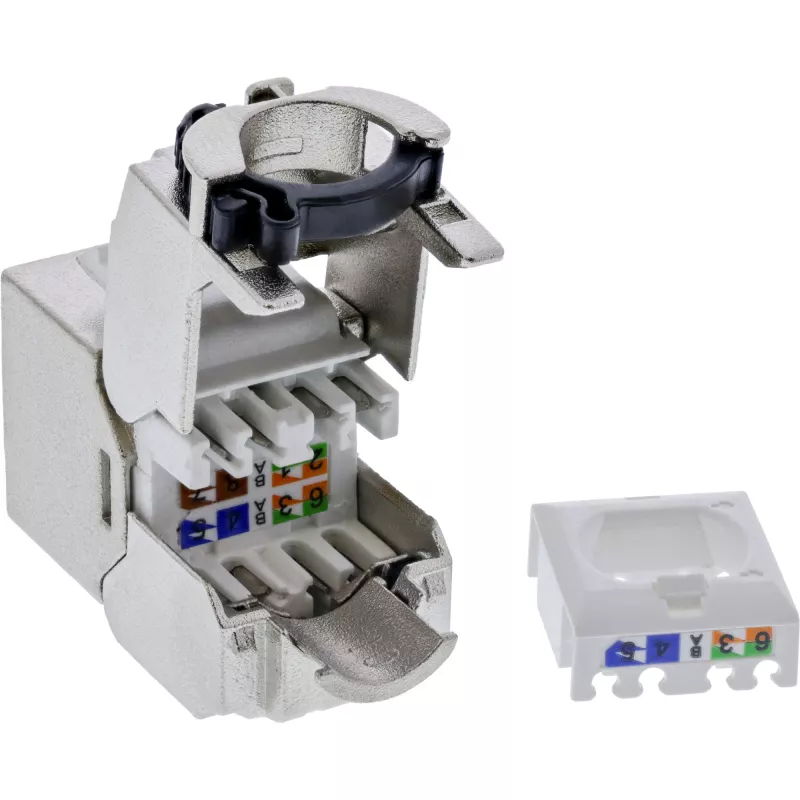

• Anschließung: LSA-Leistenanschluss
• Kabelkompatibilität: starre Installationskabel AWG 22–26, Außendurchmesser 6,0–8,5 mm
• Mechanische Lebensdauer: ausgelegt für 750 Steckzyklen
• Power over Ethernet: unterstützt PoE und PoE+
• Montage: geeignet für 19"-Leerpanels, Verteilerdosen und Keystone-Gehäuse
• Physische Abmessungen (ca.): Breite 20 mm × Tiefe 34 mm × Höhe 15 mm

Verwendung

Schließen Sie die einzelnen Adernpaare gemäß dem geltenden Verdrahtungsstandard an der LSA-Leiste an, sichern Sie das Kabel mit dem integrierten Kabelclip und rasten Sie das Modul in die Keystone-Öffnung einer Wanddose, eines Patchpanels oder einer Verteilerdose ein. Stellen Sie sicher, dass das Installationskabel innerhalb des unterstützten AWG-Bereichs und Außendurchmessers liegt, und prüfen Sie die Schirmkontinuität, wenn Sie es an geschirmte Dosen oder Panels anschließen. Überprüfen Sie nach der Montage die Link- und PoE-Funktionalität mit geeigneten Testwerkzeugen.

Empfehlungen

Verwenden Sie für zuverlässige Hochgeschwindigkeitsleistung Cat6a-Verkabelung und beachten Sie die korrekte Adernpaaranschließung und Schirmungspraxis. Überprüfen Sie vor der Installation die Kompatibilität der Keystone-Öffnung und des Panel-Ausschnitts und führen Sie nach der Montage Netzwerktests durch, um die Signalintegrität und PoE-Versorgung zu bestätigen.
