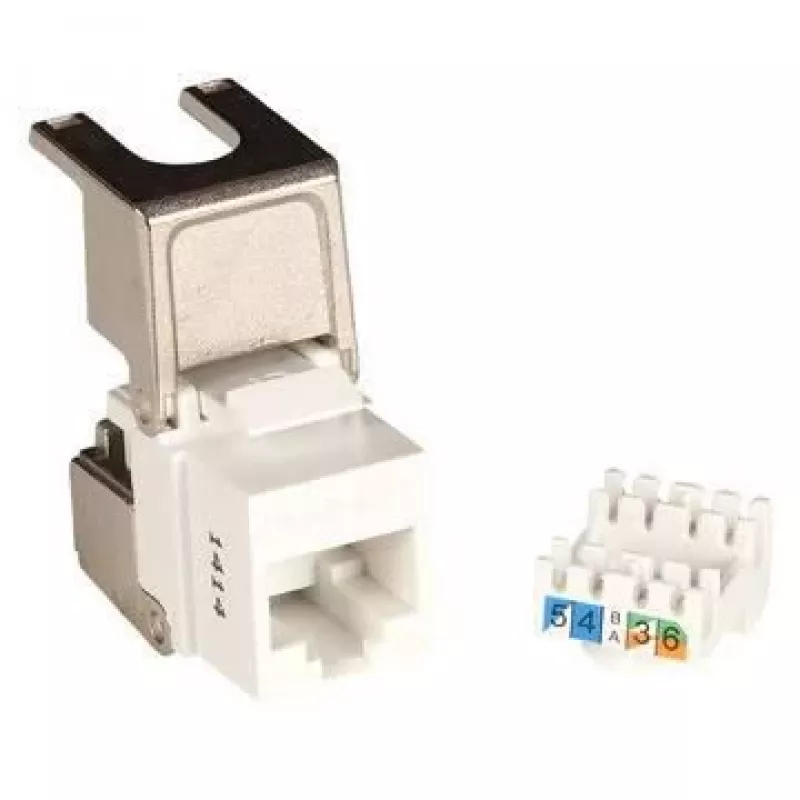

Lanview LVN128146 Keystone-Modul

Das Lanview LVN128146 Keystone-Modul ist ein ungeschirmter Cat6a-Anschluss, der für Patchpanels und Datenanschlussdosen entwickelt wurde. Dank seiner flachen Bauweise und kompakten Abmessungen (15 mm × 30 mm × 20 mm) kann es in Unterputzdosen mit Standardtiefe installiert werden und bietet mehrere Kabeleinführungsrichtungen. Das Modul verfügt über einen RJ-45-Stecker und ist in einer metallischen Ausführung erhältlich – eine einfache, platzsparende Lösung für zuverlässige Netzwerkverbindungen.

Vorteile

Die flache Bauweise ermöglicht vielseitige Montagemöglichkeiten, einschließlich bündiger oder abgewinkelter Blendenkonfigurationen bei Verwendung keystone-kompatibler Abdeckrahmen. Die kompakte Größe eignet sich für enge Platzverhältnisse in Patchpanels und Anschlussdosen, und die RJ-45-Schnittstelle gewährleistet Kompatibilität mit Standard-Ethernet-Verkabelung. Als ungeschirmter Cat6a-Keystone-Anschluss unterstützt es Hochgeschwindigkeits-Netzwerkverbindungen ohne zusätzliche Schirmungshardware.

Geeignet für

• Patchpanels in Verteilerräumen und Comms-Racks
• Wandanschlussdosen und Abdeckrahmen mit Keystone-Öffnungen
• Daten-, Sprach- und Standard-Ethernet-Netzwerkabschlüsse
• Installationen mit mehreren Kabeleinführungsrichtungen

Wichtige Spezifikationen

• Marke: Lanview
• Modell / MPN: LVN128146
• Typ: Ungeschirmter Cat6a-Keystone-Anschluss
• Stecker: RJ-45
• Bauweise: Flach
• Farbe / Oberfläche: Metallisch
• Abmessungen (B × T × H): 15 mm × 30 mm × 20 mm
• Verpackungseinheit: 1 Stück
• EAN: 5704174319085

Verwendung

Schließen Sie das entsprechende Cat6a-UTP-Kabel nach dem standardmäßigen Farbcode (T568A oder T568B) am Keystone-Modul an und fixieren Sie die Leiter gemäß dem Anschlusstyp des Moduls. Setzen Sie den Keystone in einen kompatiblen Abdeckrahmen oder Patchpanel-Steckplatz ein, bis er einrastet. Bei der Montage in einer Unterputzdose mit Standardtiefe richten Sie das Modul so aus, dass die gewünschte Kabeleinführungsrichtung möglich ist, und schließen Sie dann Patchkabel an den RJ-45-Port an, um Netzwerkzugang zu erhalten.

Empfehlungen

Verwenden Sie das Lanview LVN128146 in trockenen Innenräumen und kombinieren Sie es mit kompatiblen Keystone-Abdeckrahmen oder Patchpanels. Für optimale Leistung befolgen Sie die Cat6a-Verkabelungspraktiken – achten Sie auf den richtigen Biegeradius, vermeiden Sie übermäßiges Aufdrehen der Paare beim Anschließen und wählen Sie den gleichen Verdrahtungsstandard für die gesamte Verbindung.
