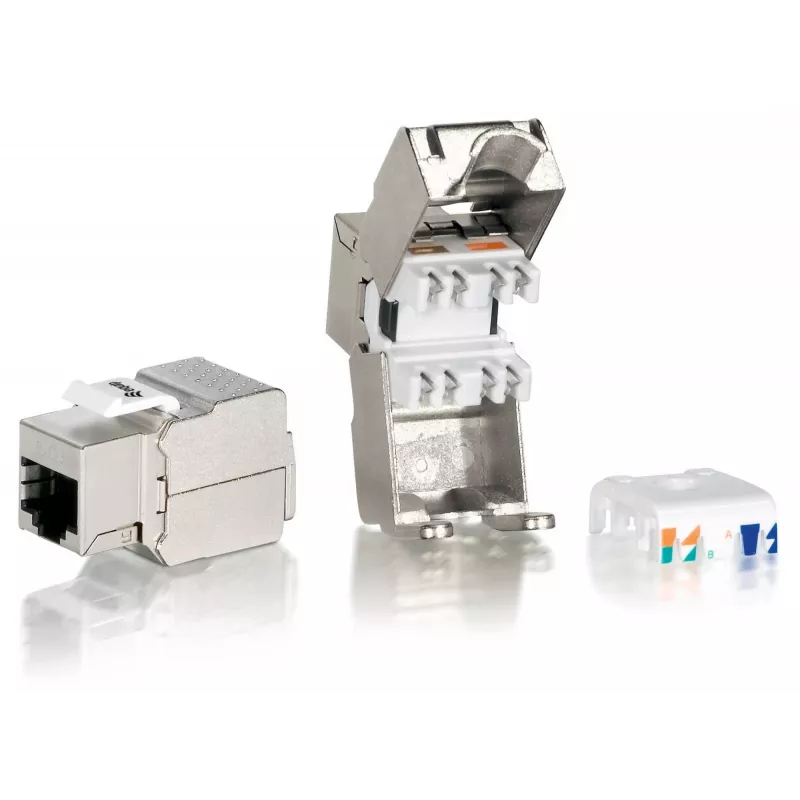

Equip Cat.6 geschirmter Keystone-Jack werkzeuglos 767211

Der equip® Cat.6 geschirmte Keystone-Jack werkzeuglos (Modell 767211) ist ein kompakter, geschirmter Netzwerkstecker, der für Cat.6-Verkabelungsinstallationen entwickelt wurde. Er verfügt über ein Metallgehäuse und vergoldete Kontakte und ist kompatibel mit Standard-Frontplatten, Wandauslässen und Patchpanels. Zertifiziert nach ISO/IEC 11801 und EN 50173, unterstützt er Hochgeschwindigkeitsdatenübertragung, während elektromagnetische Störungen unter Kontrolle gehalten werden.

Vorteile

Das werkzeuglose Design ermöglicht die Installation ohne Spezialwerkzeug und reduziert so die Einrichtungszeit. Geschirmte Konstruktion und vergoldete Kontakte verbessern die Signalintegrität und Korrosionsbeständigkeit. Kompakte Abmessungen (18 mm × 24,5 mm × 41 mm) und der Standard-Keystone-Formfaktor bieten Kompatibilität mit einer Vielzahl von Montagepanels und Frontplatten.

Geeignet für

• Strukturierte Cat.6-Netzwerkinstallationen in Büros und Datenverteilerräumen
• Patchpanels und modulare Frontplatten
• Umgebungen, die reduzierte elektromagnetische Störungen erfordern

Wichtige Spezifikationen

• Marke: EQUIP
• Modell / MPN: 767211
• Typ: Cat.6 geschirmter Keystone-Jack, werkzeuglos
• Normen: ISO/IEC 11801, EN 50173
• Kontakte: Vergoldet
• GehäVerwendung: Metallisch (geschirmt)
• Abmessungen: 18 mm (B) × 24,5 mm (T) × 41 mm (H)
• EAN: 4015867176511

Anwendung

Führen Sie die Cat.6-Kabelleiter in die beschrifteten Anschlussöffnungen gemäß dem T568A- oder T568B-Farbcode ein, indem Sie den Markierungen des Keystone-Jacks folgen. Drücken Sie das Kabel in die Öffnungen, bis die Leiter sitzen und die internen Klemmen Kontakt herstellen; ein Punch-Down-Werkzeug ist nicht erforderlich. Rasten Sie den Keystone-Jack in eine kompatible Frontplatte, einen Auslass oder ein Patchpanel ein und sichern Sie das Panel nach Bedarf. Überprüfen Sie die Konnektivität und die korrekte Paar-Terminierung mit einem Netzwerkkabeltester.

Empfehlungen

Verwenden Sie für beste Leistung ein Cat.6/6A-Twisted-Pair-Kabel und stellen Sie sicher, dass die Schirmkontinuität durch ordnungsgemäße Erdung des Auslasses oder Patchpanels aufrechterhalten wird. Testen Sie jede terminierte Verbindung nach der Installation, um die Signalintegrität zu bestätigen.
