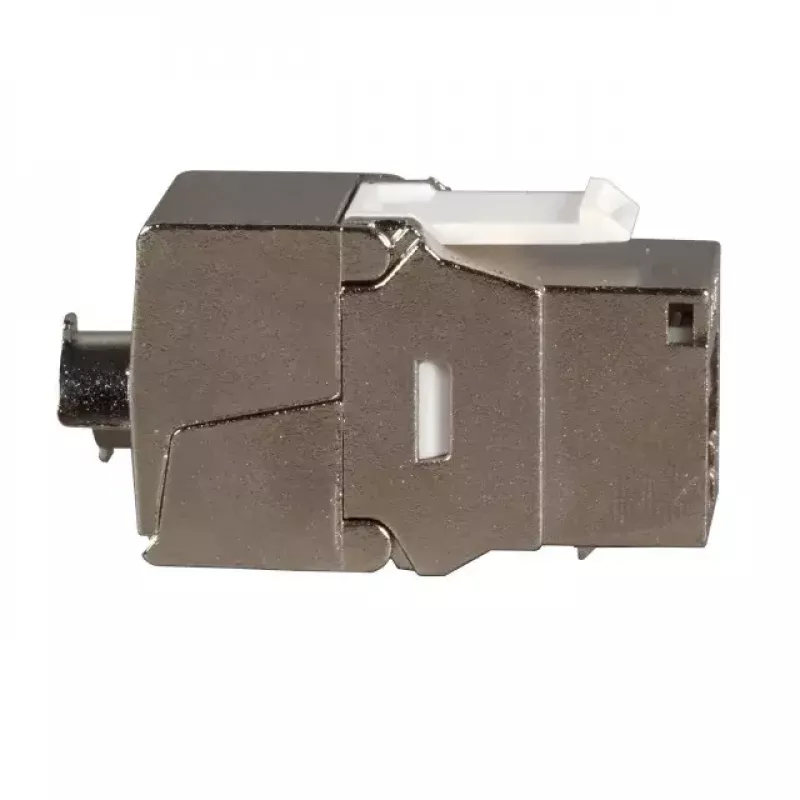

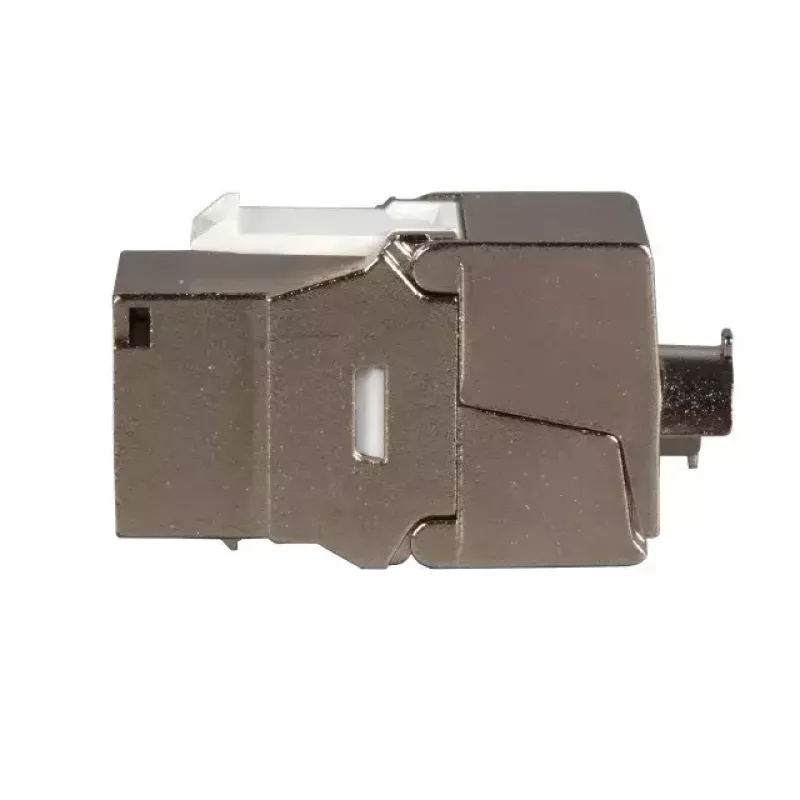

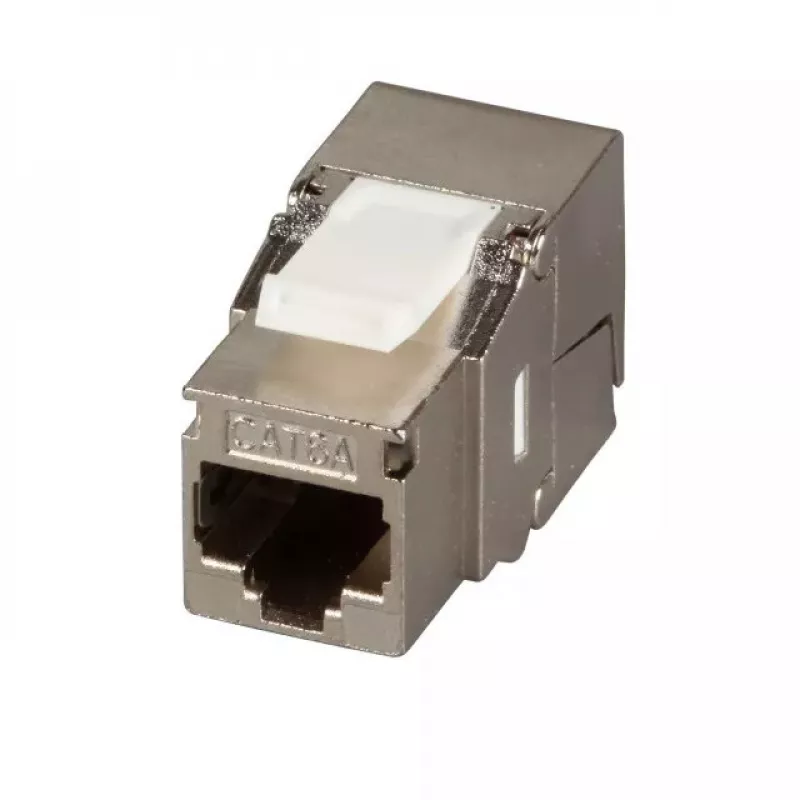

Keystone-Modul EFB Elektronik E-20091

Das EFB Elektronik E-20091 Keystone-Modul ist eine geschirmte Zinkdruckguss-Komponente mit RJ-45-Anschluss und wurde für kompakte und zuverlässige Netzwerkabschlüsse entwickelt. Es ist als Cat.6A-Komponente zertifiziert und unterstützt PoE/PoE+ zur Sicherstellung der Kompatibilität mit modernen Netzwerkleistungsanforderungen. Das Modul eignet sich für die Installation in Keystone-kompatiblen Verteilertafeln und Rahmen und wird als Einzeleinheit in metallischer Ausführung verkauft.

Vorteile

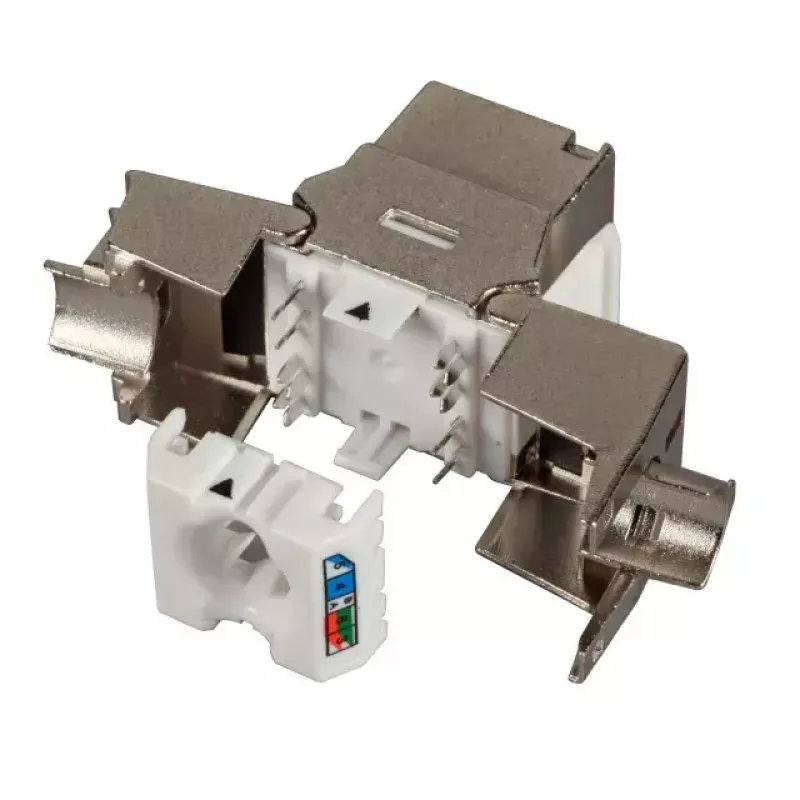

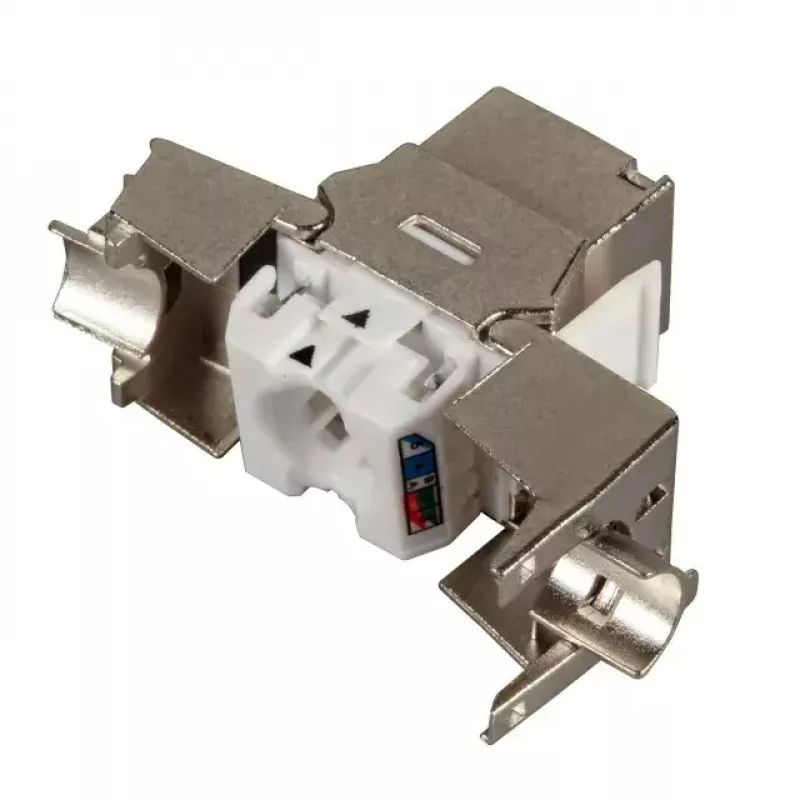

Der Zinkdruckgusskörper bietet einen dauerhaften 360°-Schirmkontakt und eine separate Massung auf der Rückseite. Die Zertifizierung nach ISO/IEC 11801 Ed.2.2 und IEC 60603-7-51 bestätigt die Cat.6A-Leistung. Ein kompakter Kabelvorsortierer und eine flexible Zugentlastung eignen sich für eine Reihe von Leiterarten und Kabeldurchmessern, während der unabhängige Schirmkontakt und zwei Kabelbinder das Kabel sichern und die Schirmungsintegrität bewahren.

Geeignet für

• Strukturierte Verkabelungsinstallationen mit Cat.6A-Leistungsanforderung
• Netzwerke, die PoE- oder PoE+-Geräte versorgen
• Keystone-kompatible Wanddosen, Patchpaneele und Verteilerrrahmen (nicht für UAE-Dosen geeignet)

Wichtige Spezifikationen

• Marke: EFB Elektronik, Modell: E-20091
• Zertifizierung: Cat.6A-Komponente – ISO/IEC 11801 Ed.2.2; IEC 60603-7-51
• Körper: Geschirmter Zinkdruckguss
• Anschluss: RJ-45
• Kabelkompatibilität: AWG 24/1 .. 22/1 und AWG 26/7 .. 24/7
• Maximaler Kabeldurchmesser: 8,5 mm
• Paar-Farbcode: TIA 568A/B
• Leistung: PoE / PoE+ gemäß IEEE802.3af/at
• Massung: Separater rückseitiger Massekontakt
• Montage: Keystone-Fußabdruck (nicht für UAE)
• Verkauf: Einzeleinheit; Ausführung: Metallisch

Verwendung

Schließen Sie das Netzwerkkabel mit dem kompakten Vorsortierer an, der für die angegebenen AWG-Bereiche geeignet ist, und befolgen Sie die Paar-Farbcodierung nach TIA 568A oder 568B. Führen Sie das Modul in eine Keystone-kompatible Öffnung einer Wanddose oder eines Patchpaneels ein, bis es einrastet. Sichern Sie das Kabel mit der flexiblen Zugentlastung und den beiden mitgelieferten Kabelbindern und stellen Sie sicher, dass der Schirm den 360°-Massungsweg kontaktiert und der separate rückseitige Massekontakt bei Bedarf angeschlossen wird.

Empfehlungen

Verwenden Sie das E-20091 in Installationen, die Cat.6A-Leistung und PoE/PoE+-Unterstützung erfordern. Installieren Sie es nicht in UAE-Dosen. Für eine optimale Schirmung und Massung stellen Sie sicher, dass der rückseitige Massekontakt mit dem Erdungsleiter des Paneels verbunden ist, und wählen Sie Kabel mit Durchmessern innerhalb des angegebenen Bereichs (≤ 8,5 mm).
