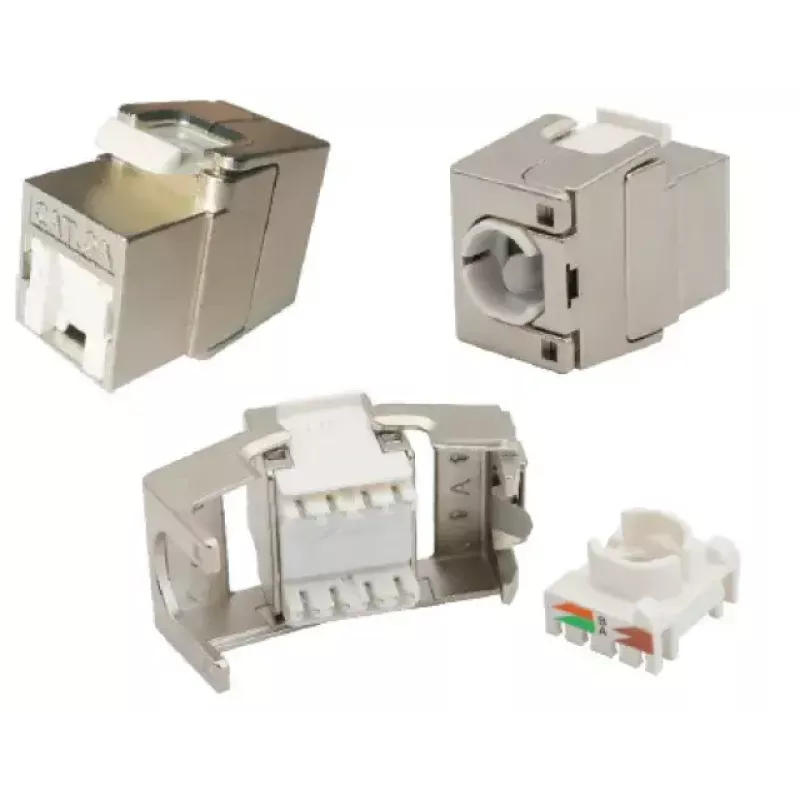

Keystone-Modul EFB Elektronik E-20093, flache Bauweise, silber, RJ-45-Buchse

Das EFB Elektronik E-20093 Keystone-Modul ist ein flacher, kurzer RJ-45-Einsatz mit silberner Oberfläche, der für die Installation in kompatiblen Keystone-Wandplatten und Patchpanels entwickelt wurde. Geliefert als einzelne modulare Einheit, bietet es einen vollständig geschirmten Netzwerkanschluss mit Leistungsmerkmalen, die für Hochgeschwindigkeits-Ethernet-Installationen, einschließlich 10-Gigabit-Ethernet, geeignet sind. Die reduzierte Einbautiefe macht es geeignet für Unterputzdosen und andere Montageorte mit begrenztem Platz.

Vorteile

Dieses Keystone-Modul bietet eine vollständig geschirmte Konstruktion zur Unterstützung einer stabilen Datenübertragung und zur Reduzierung elektromagnetischer Störungen in strukturierter Verkabelung. Die kurze Einbautiefe von 30,5 mm ermöglicht die Montage, wo der Platz knapp ist. Das Modul ist für eine schnelle, werkzeugarme Montage konzipiert und ermöglicht eine zügige Installation ohne spezielle Anschlusswerkzeuge. Die silberne Oberfläche sorgt für ein neutrales Erscheinungsbild, das mit den meisten Wandplatten und Panels harmoniert.

Geeignet für

• 10-Gigabit-Ethernet und andere Hochgeschwindigkeits-LAN-Verbindungen
• Wandplatteninstallationen in Wohn- und Geschäftsbereichen mit begrenzter Tiefe
• Patchpanels, bei denen platzsparende Kurzbaumodule erforderlich sind
• Geschirmte Netzwerkverkabelungsumgebungen, in denen die EMI-Reduzierung wichtig ist

Wichtige Spezifikationen

• Steckverbindertyp: RJ-45, Einzelanschluss
• Konstruktion: flacher / kurzer modularer Einsatz
• Schirmung: vollständig geschirmtes Design für verbesserten EMI-Schutz
• Oberfläche: silberfarbenes Gehäuse
• Einbautiefe: 30,5 mm (kurze Einbautiefe für Unterputz- oder enge Räume)
• Leistung: geeignet für 10-Gigabit-Ethernet-Anwendungen
• Verpackung: ein Modul pro Packung

Verwendung

Setzen Sie das kurze RJ-45-Keystone-Modul von EFB Elektronik in eine kompatible Keystone-Wandplatte oder ein Patchpanel ein, bis es einrastet. Führen und terminieren Sie das Netzwerkkabel gemäß den Standardverkabelungspraktiken für geschirmte Twisted-Pair-Kabel (STP) oder kompatible Kabeltypen und stellen Sie sicher, dass die Schirmkontinuität bei Bedarf für die Installation aufrechterhalten wird. Sichern Sie nach der Terminierung das Kabel und testen Sie den Anschluss mit geeigneten Netzwerktestern, um die Konnektivität und Leistung bis zur vorgesehenen Ethernet-Geschwindigkeit zu überprüfen.

Empfehlungen

Verwenden Sie dieses vollständig geschirmte Keystone-Modul in Installationen, die einen hohen Datendurchsatz und EMI-Schutz erfordern. Für beste Ergebnisse mit 10-Gigabit-Ethernet befolgen Sie die Kategorie- und Installationsstandards für Verkabelung und Schirmung, führen Sie eine ordnungsgemäße Kabelterminierung durch und überprüfen Sie die Verbindungsleistung mit einem zertifizierten Tester. Vermeiden Sie übermäßiges Biegen von Kabeln in der Nähe des Moduls, um die Signalintegrität zu erhalten.
