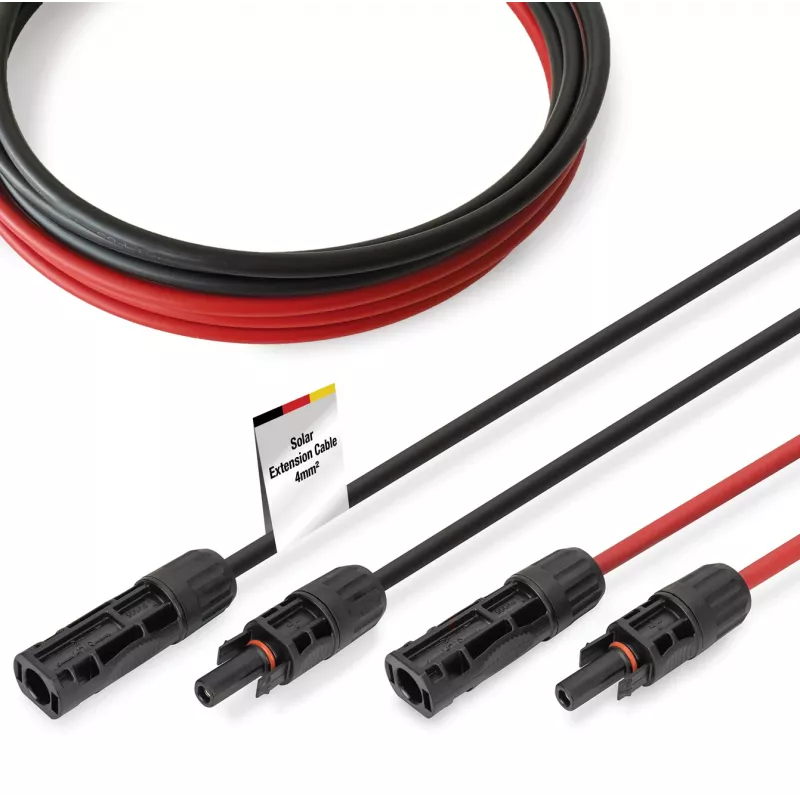

Kabel Digitus DK-SCEC64-0050 4 mm² MC4 5 m Schwarz Rot

Das Digitus DK-SCEC64-0050 4 mm² MC4 5 m Schwarz Rot ist eine sofort einsatzbereite Solarkabelverlängerung für Photovoltaikinstallationen im Innen- und Außenbereich. Sie verfügt über vormontierte MC4-Stecker und -Buchse, einen verzinnten Kupferleiter mit 4 mm² Querschnitt, XLPO-Isolierung und einen robusten Mantel, der UV-Strahlung, Feuchtigkeit, Ozon und mechanischer Belastung standhält. Mit einem Nennstrom von 30 A und einer DC-Spannungsfestigkeit bis 1500 V eignet sich das Kabel zur Verbindung von Solarmodulen, Wechselrichtern und anderen PV-Komponenten.

Vorteile

Durch verzinnte Kupferleiter werden hohe Leitfähigkeit und Korrosionsschutz gewährleistet. Die vormontierten MC4-Steckverbinder ermöglichen werkzeuglose, schnelle und sichere Verbindungen. Das Kabel ist für Hochvolt-PV-Systeme mit einer DC-Toleranz bis 1500 V ausgelegt und bietet einen weiten Betriebstemperaturbereich von -40 °C bis +85 °C. Der Mantel ist flammhemmend gemäß UL94 V-0, und die Konstruktion sorgt für einen niedrigen Kontaktwiderstand (≤0,509 Ω), um die Verlustleistung zu minimieren. Die Ausführung ist wetterfest und für den dauerhaften Außeneinsatz geeignet und entspricht den Normen CE, EN 50618, EN 60332-1-2 (Eca) und EN 62852:2015.

Geeignet für

• Anschluss von Solarmodulen in privaten und gewerblichen PV-Anlagen
• Verbinden von Modulen mit Wechselrichtern oder Generatoranschlusskästen
• Verlängerungen, bei denen eine 5 m lange 4 mm² MC4-Verbindung benötigt wird
• Dauerhafte Außeninstallationen, die UV- und wetterfeste Verkabelung erfordern

Technische Spezifikationen

• Länge: 5 m
• Leiterquerschnitt: 4 mm²
• Nennstrom: 30 A
• Spannungsfestigkeit: bis 1500 V DC (auch mit 1000 V AC angegeben)
• Leitermaterial: verzinntes Kupfer (TS 56/0,285 ±0,01)
• Leiterdurchmesser: 2,4 mm
• Isolationsmaterial: XLPO
• Mantelmaterial: XLPO (Außendurchmesser 5,5 mm ±0,2 mm)
• Isolationsdurchmesser: 3,8 mm ±0,1 mm
• Steckermaterial: PPE, PA66, halogenfrei
• Temperaturbereich: -40 °C bis +85 °C
• Kontaktwiderstand: ≤0,509 Ω
• Isolationswiderstand: ≥580 MΩ·km
• Durchschlagsfestigkeit: AC 6,5 kV / DC 15 kV (5 min)
• Funkenprüfung: 7 kV
• Normen & Zertifikate: CE, EN 50618, EN 60332-1-2 (Eca), EN 62852:2015, UL94 V-0
• Farben: 1x schwarz, 1x rot

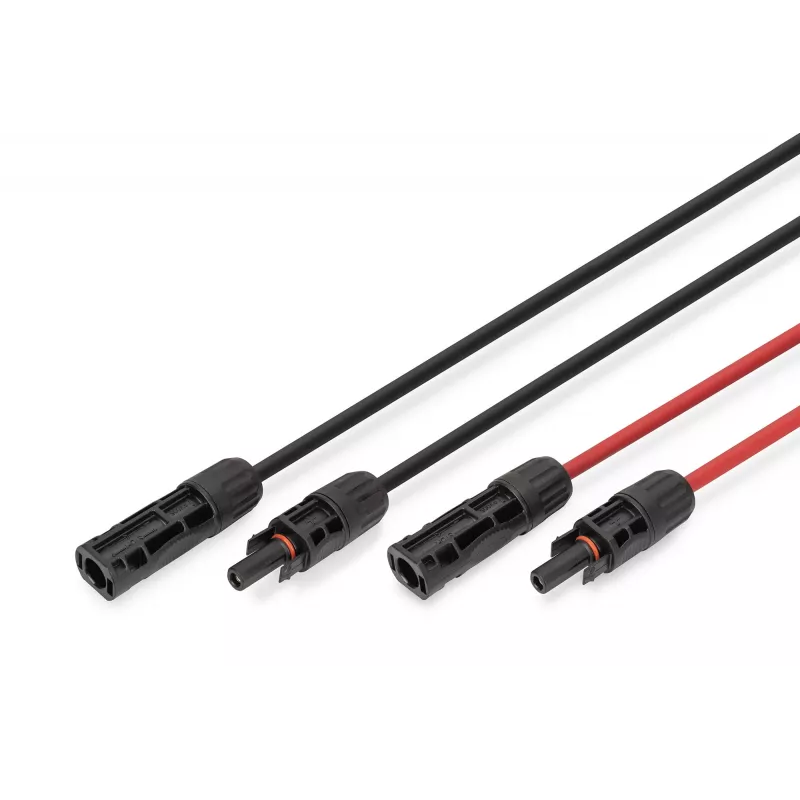

• Anschlüsse: MC4-Stecker auf MC4-Buchse
• Schutzart: IP65/IP68

Verwendung

Positionieren Sie das Kabel zwischen Solarmodul und Wechselrichter oder zwischen den Modulen so, dass keiner der Leiter mechanisch belastet wird. Stecken Sie den vormontierten MC4-Stecker in die passende MC4-Buchse des Moduls oder Geräts, bis er einrastet, und überprüfen Sie den sicheren Sitz der Verbindung. Verlegen Sie das Kabel gemäß den örtlichen Installationsvorschriften und vermeiden Sie scharfe Kanten und heiße Oberflächen. Achten Sie auf die richtige Polarität (rot = positiv, schwarz = negativ) und befestigen Sie das Kabel mit geeigneten Schellen oder Kabelbindern, um Bewegung zu verhindern. Führen Sie vor der Inbetriebnahme die nach geltenden Normen erforderlichen Isolations- und Durchgangsprüfungen durch.

Empfehlungen

Verwenden Sie dieses 4 mm² MC4 5 m Kabel für Strecken mit Anforderungen von bis zu 30 A und bis zu 1500 V DC. Für große Entfernungen oder höhere Stromanforderungen sollten größere Leiterquerschnitte in Betracht gezogen werden. Lagern und installieren Sie das Kabel nicht in der Nähe von längere Zeit einwirkenden extremen Lösungsmitteln oder Ölen und beachten Sie die örtlichen Elektroinstallationsvorschriften für PV-Anlagen und Erdung.
