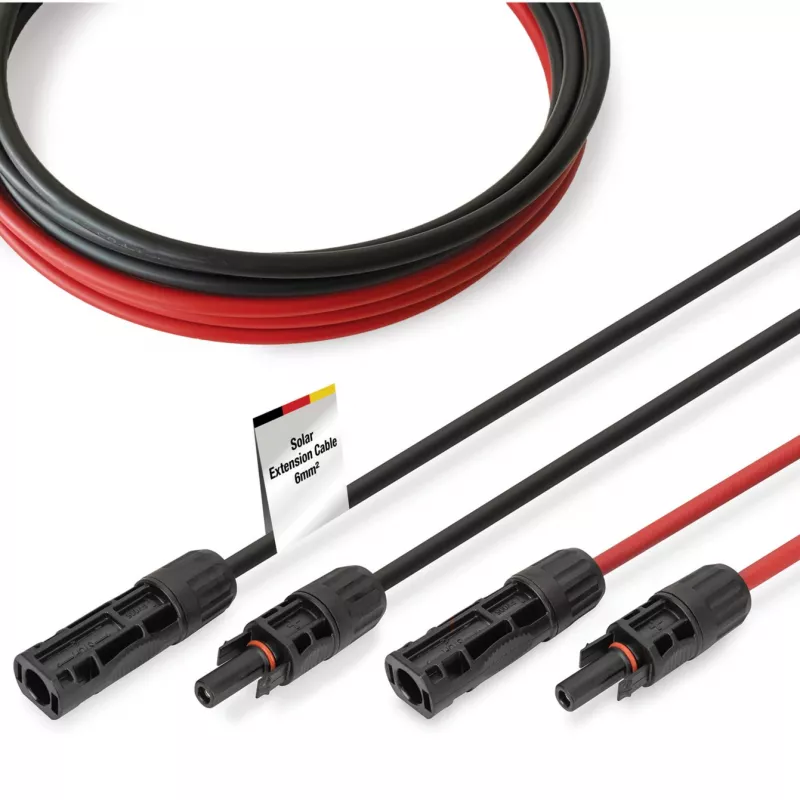

Kabel Digitus DK-SCEC66-0010 6 mm² MC4-Steckverbinder 1m Schwarz Rot

Sicher, effizient und sofort einsatzbereit ist das solare Verlängerungskabel Digitus DK-SCEC66-0010 mit vormontierten MC4-Steckverbindern eine Plug-and-Play-Lösung für Photovoltaik-Installationen im Innen- und Außenbereich. Das 1 m lange Kabel besitzt einen 6 mm² verzinnten Kupferleiter, eine XLPO-Isolierung und einen zuverlässigen Mantel, um geringe elektrische Verluste und langfristige Beständigkeit gegen Umwelteinflüsse zu gewährleisten.

Vorteile

Das Kabel bietet hohe Leitfähigkeit und Korrosionsschutz dank verzinnten Kupferleitern mit einem Querschnitt von 6 mm². Vormontierte MC4-Steckverbinder ermöglichen schnelle, werkzeuglose Verbindungen. Es unterstützt Hochspannungs-PV-Systeme mit einer DC-Spannungsfestigkeit von bis zu 1500 V und behält seine Leistung in einem weiten Temperaturbereich von -40 °C bis +85 °C. Mantel und Isolierung sind UV-, feuchtigkeits- und ozonbeständig, der Mantel ist schwer entflammbar nach UL94 V-0, und die Konstruktion sorgt für einen niedrigen Übergangswiderstand (≤ 0,5 Ω), um minimale Verlustleistung zu gewährleisten.

Geeignet für

• Verbinden von Solarmodulen in privaten oder gewerblichen PV-Arrays
• Verlängern von PV-Strings oder Verbinden von Paneelen mit Wechselrichtern
• DIY-Solarprojekte und professionelle Installationen, die MC4-Schnittstellen erfordern
• Außen- und Dachinstallationen, die UV-Strahlung und Witterung ausgesetzt sind

Wichtige Spezifikationen

• Länge: 1 m
• Leiterquerschnitt: 6 mm²
• Spannungsfestigkeit: bis zu 1500 V DC / 1000 V AC
• Nennstrom: 30 A
• Leitermaterial und -struktur: verzinntes Kupfer, TS 84/0,285 mm
• Leiterdurchmesser: 3,0 mm
• Isolations-/Mantelmaterial: XLPO
• Steckermaterial: PPE, PA66, halogenfrei
• Isolationsdurchmesser: 4,4 mm ±0,1 mm
• Außendurchmesser: 6,1 mm ±0,2 mm
• Temperaturbereich: -40 °C bis +85 °C
• Übergangswiderstand: ≤ 0,5 Ω
• Isolationswiderstand: ≥ 500 MΩ·km
• Spannungsfestigkeit: AC 6,5 kV / DC 15 kV (5 min)
• Funkenprüfung: 7 kV
• Normen & Zertifikate: CE, EN 50618, EN 60332-1-2 (Eca), EN 62852:2015, UL94 V-0
• Farben: 1x schwarz, 1x rot

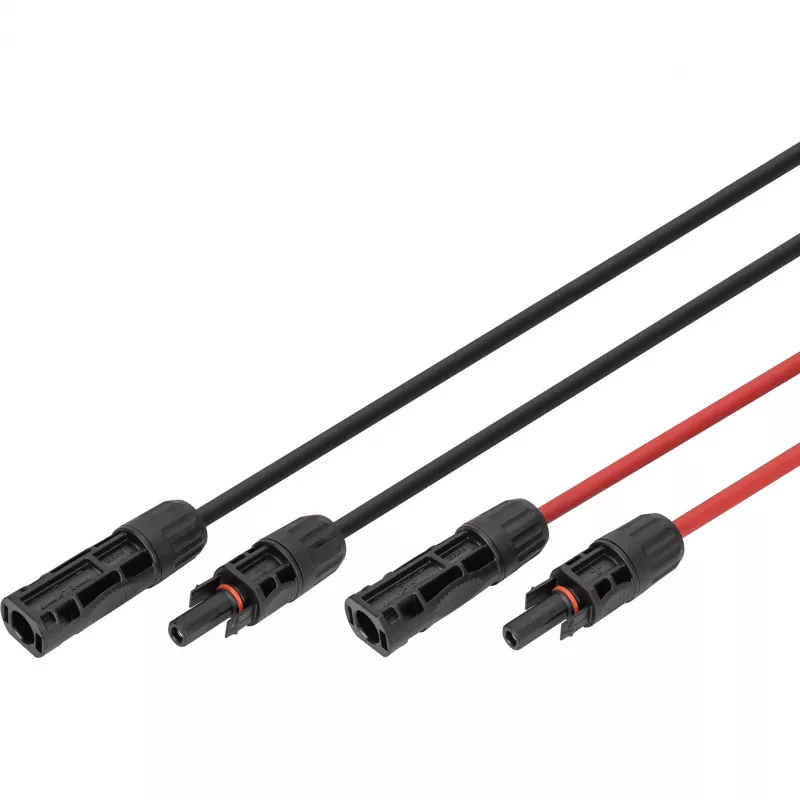

• Anschlüsse: MC4-Stecker und MC4-Buchse
• Schutzart: IP65 / IP68

So verwenden Sie es

Installieren Sie das Digitus DK-SCEC66-0010, indem Sie die vormontierten MC4-Steckverbinder in die passenden MC4-Buchsen der Solarpaneele oder Systemkomponenten stecken. Stellen Sie sicher, dass die Steckverbinder einrasten, und überprüfen Sie die Polarität (schwarz = negativ, rot = positiv). Verlegen Sie das Kabel unter Vermeidung von scharfen Kanten und engen Biegungen; sichern Sie es bei Bedarf mit geeigneten Schellen. Überprüfen Sie vor dem Einschalten des Systems die Kompatibilität von Systemspannung und Nennstrom.

Empfehlungen

Für langfristige Leistung im Außenbereich vermeiden Sie anhaltende mechanische Abrieb- und Chemikalieneinwirkung; überprüfen Sie Steckverbinder und Kabelmantel regelmäßig auf Beschädigungen und ersetzen Sie sie, wenn Anzeichen von Verschleiß, Korrosion oder beeinträchtigter Isolierung auftreten.
