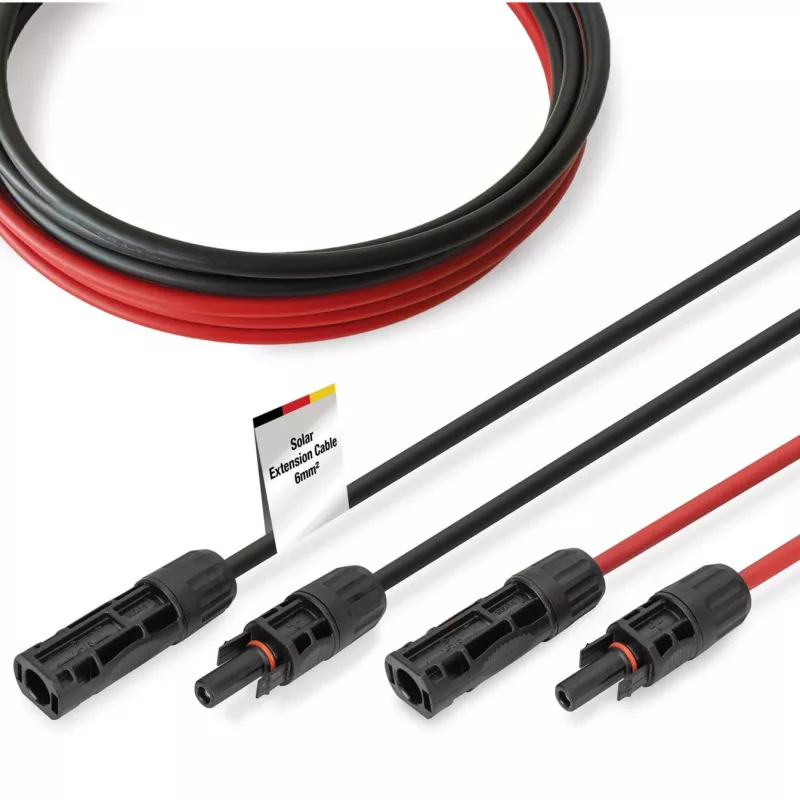

Kabel Digitus DK-SCEC66-0100 6 mm² MC4 10 m Schwarz Rot

Das DIGITUS Kabel DK-SCEC66-0100 ist ein einbaufertiges 10 m Solar-Verlängerungskabel mit vormontiertem MC4-Stecker und -Buchse. Entwickelt für Photovoltaikanlagen, besitzt es einen verzinnten Kupferleiter mit 6 mm² für zuverlässige Stromübertragung und Korrosionsschutz, XLPO-Isolierung und einen widerstandsfähigen Mantel, der für den dauerhaften Außeneinsatz geeignet ist. Das Kabel unterstützt Hochspannungs-PV-Installationen mit einer Spannungsfestigkeit bis 1500 V DC und arbeitet bei Temperaturen von -40 °C bis +85 °C.

Vorteile

Dieses Solar-Verlängerungskabel kombiniert geringen Kontaktwiderstand (≤ 0,5 Ω) und verzinnte Kupferleiter, um Leistungsverluste zu minimieren und langfristige Leitfähigkeit zu gewährleisten. Vormontierte MC4-Steckverbinder ermöglichen werkzeuglosen, schnellen Anschluss vor Ort. Die XLPO-Isolierung und die mit PA66 verstärkten, halogenfreien Steckermaterialien bieten UV-, Feuchtigkeits- und Ozonbeständigkeit sowie mechanische Haltbarkeit. Der Mantel ist flammhemmend nach UL94 V-0 und das Produkt erfüllt die Normen CE und EN 50618, EN 60332-1-2 (Eca) und EN 62852:2015, wodurch es für internationale PV-Anwendungen geeignet ist.

Geeignet für

• Verbinden von Solarmodulen in Strang-Anordnungen
• Verbinden von Modulen mit Wechselrichtern oder Generatoranschlusskästen
• DIY und professionelle Aufdach- oder bodenmontierte PV-Installationen
• Erweiterungen und Reparaturen von bestehender DC-Verkabelung in PV-Systemen

Technische Daten

• Länge: 10 m
• Leiterquerschnitt: 6 mm²
• Spannungsfestigkeit: bis 1500 V DC / 1000 V AC
• Nennstrom: 30 A
• Leitermaterial: verzinntes Kupfer
• Leiteraufbau: TS 84/0,285 mm
• Leiterdurchmesser: 3,0 mm
• Isoliermaterial: XLPO
• Mantelmaterial: XLPO
• Steckermaterialien: PPE, PA66, halogenfrei
• Isolationsdurchmesser: 4,4 mm ±0,1 mm
• Außendurchmesser: 6,1 mm ±0,2 mm
• Temperaturbereich: -40 °C bis +85 °C
• Kontaktwiderstand: ≤ 0,5 Ω
• Isolationswiderstand: ≥ 500 MΩ·km
• Spannungsfestigkeit: AC 6,5 kV / DC 15 kV (5 Minuten)
• Funkenprüfung: 7 kV
• Normen & Zertifikate: CE, EN 50618, EN 60332-1-2 (Eca), EN 62852:2015, UL94 V-0
• Farbe: 1 × schwarz, 1 × rot

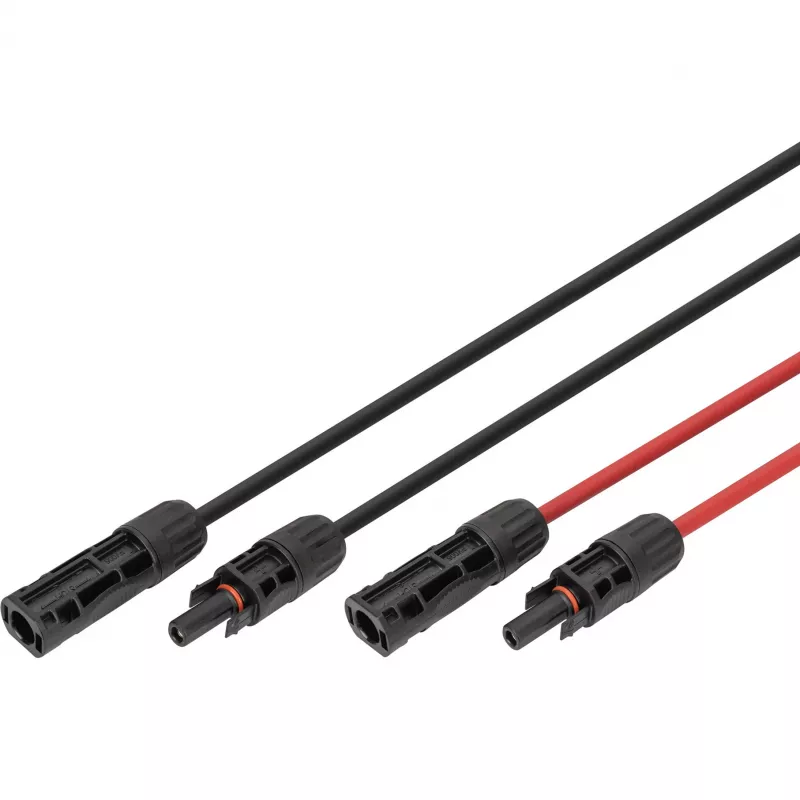

• Anschlüsse: MC4-Stecker (Stift) und MC4-Buchse (Buchse)

Verwendung

Verlegen Sie das Kabel auf dem kürzesten praktikablen Weg zwischen den Komponenten und vermeiden Sie scharfe Kanten und Wärmequellen. Verbinden Sie den MC4-Stecker mit dem Modul oder Kabel mit der entsprechenden MC4-Buchse und achten Sie auf die richtige Polarität (rot = Plus, schwarz = Minus). Die vormontierten Steckverbinder ermöglichen werkzeugloses Stecken; überprüfen Sie die sichere Verriegelung der MC4-Kontakte. Befestigen Sie das Kabel nach der Installation mit geeigneten Schellen oder Kabelbindern und überprüfen Sie die Anschlüsse und den Isolationswiderstand, bevor Sie das System in Betrieb nehmen.

Empfehlungen

Verwenden Sie dieses Kabel für einen sicheren Betrieb nur in DC-Photovoltaikstromkreisen innerhalb der angegebenen Nennwerte (30 A, ≤ 1500 V DC). Achten Sie auf die richtige Polarität, vermeiden Sie übermäßiges Biegen über die empfohlenen Radien hinaus und führen Sie regelmäßige Sichtprüfungen auf Beschädigungen, UV-Alterung oder Verschleiß durch. Befolgen Sie die örtlichen Elektrovorschriften und die Installationsanweisungen des Wechselrichter- oder Modulherstellers.
