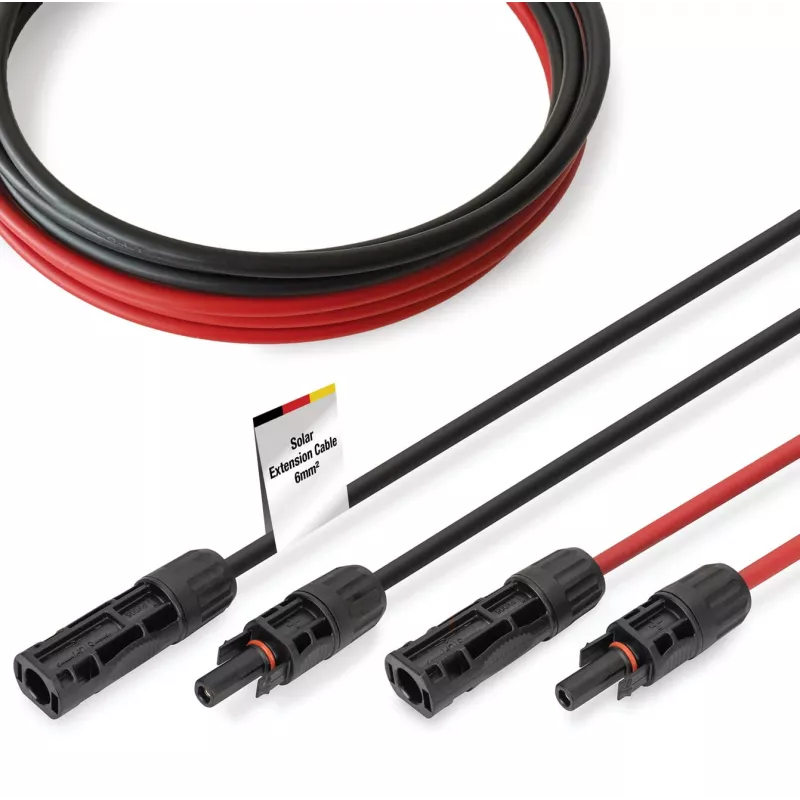

Kabel Digitus DK-SCEC66-0050 6 mm² MC4 5 m Schwarz Rot

Das Digitus DK-SCEC66-0050 ist eine gebrauchsfertige Solarkabelverlängerung mit vormontiertem MC4-Stecker und -Buchse, die für zuverlässige Gleichstromverbindungen in Photovoltaikanlagen konzipiert ist. Mit einem 6 mm² verzinnten Kupferleiter und 5 m Länge unterstützt das Kabel moderne Hochvolt-PV-Installationen bis 1500 V DC. Die XLPO-Isolierung und der robuste Mantel bieten Beständigkeit gegen UV, Feuchtigkeit, Ozon und mechanische Beanspruchung, während flammhemmende Eigenschaften (UL94 V-0) und ein geringer Kontaktwiderstand eine sichere und effiziente Energieübertragung gewährleisten.

Vorteile

Hohe Leitfähigkeit und Korrosionsschutz werden durch den verzinnten Kupferleiter mit 6 mm² Querschnitt gewährleistet. Vormontierte MC4-Stecker ermöglichen werkzeuglose, schnelle und sichere Verbindungen. Das Kabel ist für Spannungen bis 1500 V DC ausgelegt und arbeitet bei Temperaturen von -40 °C bis +85 °C. Es ist flammhemmend nach UL94 V-0, weist einen geringen Kontaktwiderstand (≤ 0,5 Ω) für minimale Leistungsverluste auf und erfüllt internationale Normen wie EN 50618, EN 60332-1-2 (Eca) und EN 62852:2015. Das flexible Design und die wetterfeste Konstruktion machen es für den dauerhaften Außeneinsatz geeignet.

Geeignet für

• Anschluss von Solarmodulen in String- und Array-Konfigurationen
• Verbindung von Modulen zu Wechselrichtern und Verteilerkästen
• Verlängerungsleitungen in privaten und gewerblichen PV-Anlagen

Wichtige Spezifikationen

• Länge: 5 m
• Leiterquerschnitt: 6 mm²
• Spannungsfestigkeit: bis 1500 V DC / 1000 V AC
• Nennstrom: 30 A
• Leitermaterial: verzinntes Kupfer
• Leiteraufbau: TS 84/0,285 mm
• Leiterdurchmesser: 3,0 mm
• Isoliermaterial: XLPO
• Mantelmaterial: XLPO
• Steckermaterial: PPE, PA66, halogenfrei
• Isolationsdurchmesser: 4,4 mm ±0,1 mm
• Außendurchmesser: 6,1 mm ±0,2 mm
• Temperaturbereich: -40 °C bis +85 °C
• Kontaktwiderstand: ≤ 0,5 Ω
• Isolationswiderstand: ≥ 500 MΩ·km
• Spannungsfestigkeit: AC 6,5 kV / DC 15 kV (5 Minuten)
• Funkenprüfung: 7 kV
• Normen & Zertifikate: CE, EN 50618, EN 60332-1-2 (Eca), EN 62852:2015, UL94 V-0
• Mantelfarbe: 1x schwarz, 1x rot

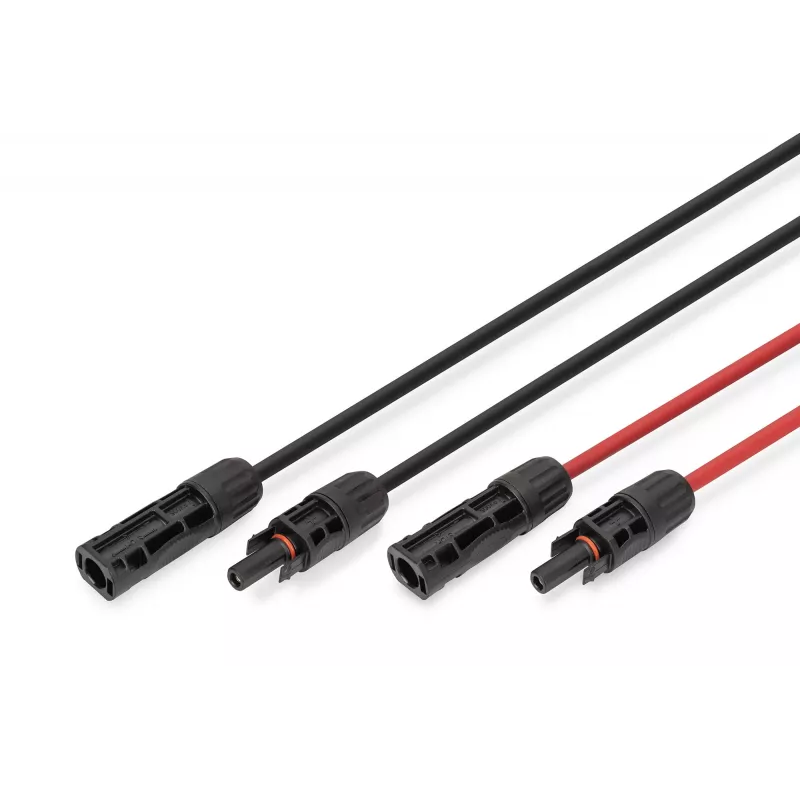

• Anschluss 1: MC4-Stecker
• Anschluss 2: MC4-Buchse
• Schutzart: IP65 / IP68

Verwendung

Installieren Sie das Kabel, indem Sie den vormontierten MC4-Stecker und die MC4-Buchse mit den entsprechenden MC4-Anschlüssen an den Solarmodulen, Wechselrichtern oder Verteilerkästen verbinden. Stellen Sie sicher, dass die Steckverbinder vollständig eingerastet und verriegelt sind; überprüfen Sie die Polarität (schwarz = negativ, rot = positiv), bevor Sie die Anlage unter Spannung setzen. Verlegen Sie das Kabel unter Vermeidung scharfer Kanten und enger Biegungen, beachten Sie den angegebenen Mindestbiegeradius und sichern Sie das Kabel, um mechanische Belastungen zu vermeiden. Befolgen Sie bei der Integration des Kabels in die PV-Anlage die örtlichen elektrischen Vorschriften und die Installationsanweisungen des Wechselrichter- oder Modulherstellers.

Empfehlungen

Für eine langfristige Leistung im Außenbereich verlegen Sie das Kabel so, dass es vor übermäßigem mechanischem Verschleiß geschützt ist, und minimieren Sie die Exposition gegenüber konzentrierten chemischen Substanzen. Überprüfen Sie die Steckverbinder regelmäßig auf Korrosion oder Beschädigungen und ersetzen Sie das Kabel, falls Isolierung oder Steckverbinder beeinträchtigt sind. Verwenden Sie ausschließlich kompatible MC4-Komponenten und beachten Sie die Grenzwerte für Spannung und Strom des Systems (1500 V DC, 30 A).
