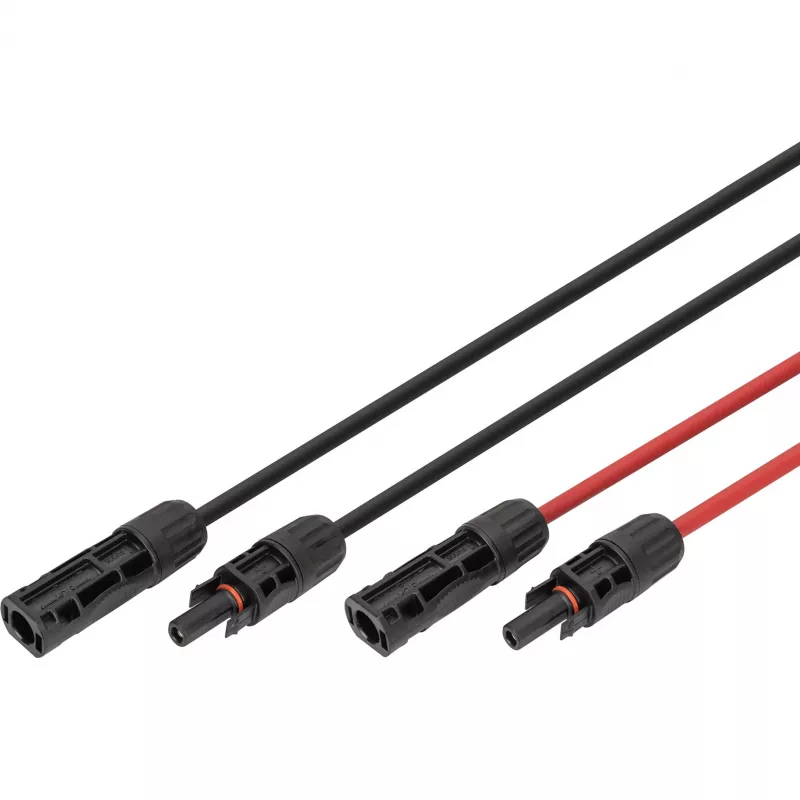

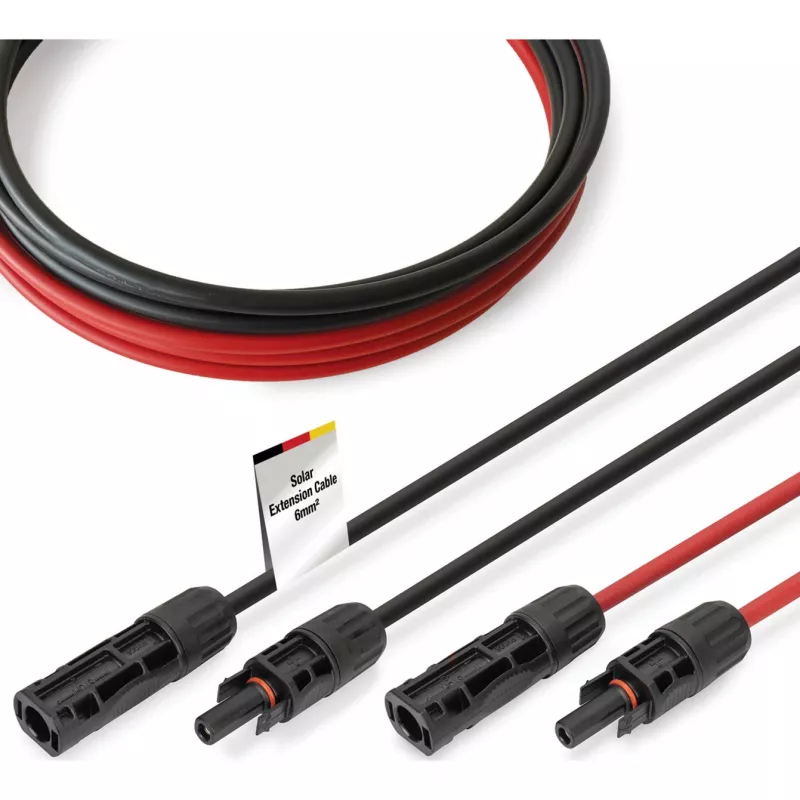

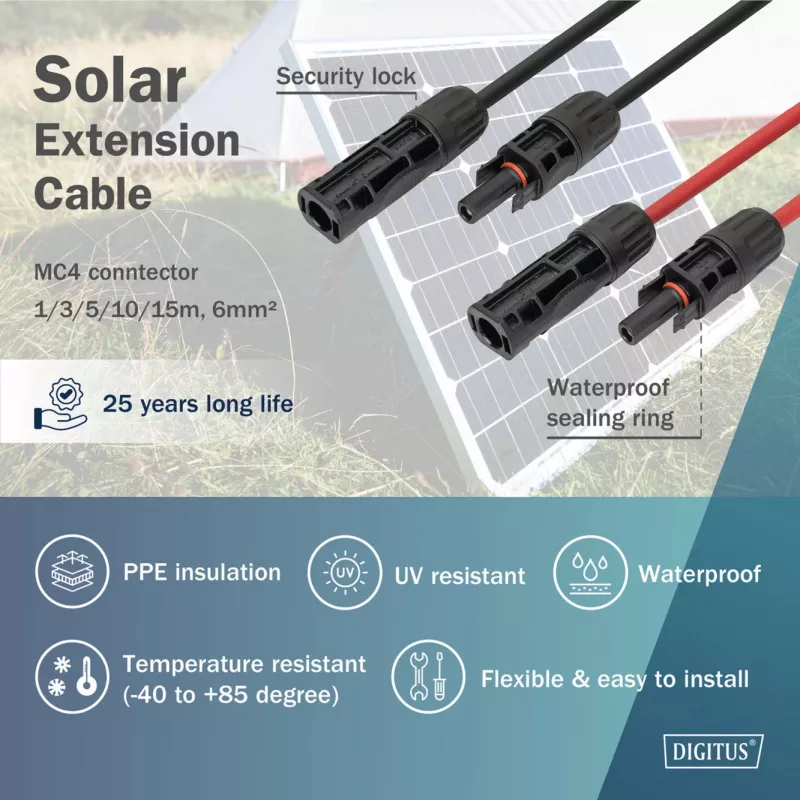

Kabel Digitus DK-SCEC66-0030 6 mm² 3 m MC4 Schwarz Rot

Das DIGITUS Kabel DK-SCEC66-0030 ist ein gebrauchsfertiges Solar-Verlängerungskabel mit vormontiertem MC4-Stecker und -Buchse. Mit einem 6 mm² verzinnten Kupferleiter, 3 m Länge und einer Nennspannung bis 1500 V DC ist das Kabel für zuverlässige Verbindungen zwischen Solarmodulen, Wechselrichtern und anderen PV-Komponenten vorgesehen. Die XLPO-Isolierung und der robuste Mantel bieten Schutz vor UV-Strahlung, Feuchtigkeit, Ozon und mechanischer Beanspruchung, während das Kabel für den dauerhaften Außeneinsatz sowie für Heimwerker- oder professionelle PV-Installationen geeignet ist.

Vorteile

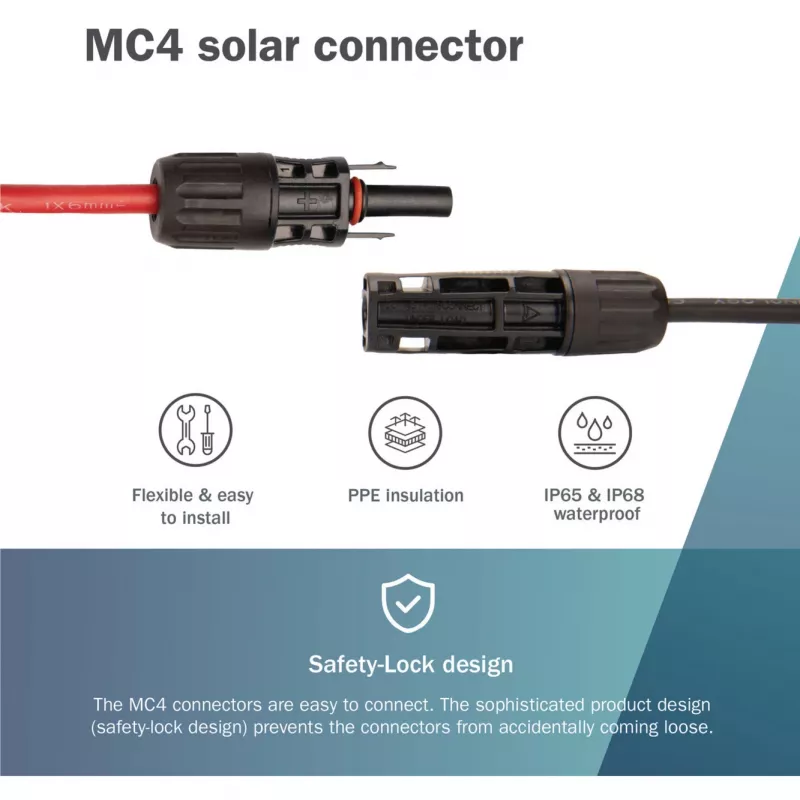

Hohe Leitfähigkeit und Korrosionsschutz werden durch verzinnte Kupferleiter mit einem Querschnitt von 6 mm² gewährleistet. Die vormontierten MC4-Steckverbinder ermöglichen eine werkzeuglose, schnelle und sichere Installation. Das Kabel ist für Hochspannungs-PV-Systeme bis 1500 V DC ausgelegt, hält Temperaturen von -40 °C bis +85 °C stand und verfügt über einen flammhemmenden Mantel gemäß UL94 V-0. Ein niedriger Kontaktwiderstand (≤ 0,5 Ω) minimiert Leistungsverluste, und die Konformität mit CE, EN 50618, EN 60332-1-2 (Eca) und EN 62852:2015 gewährleistet internationale Zulassung und Sicherheit.

Geeignet für

• Anschluss von Solarmodulen an Strings oder Sammelboxen
• Verbindung von Modulen mit Wechselrichtern oder Optimierern
• Temporäre oder dauerhafte PV-Verkabelung im Außenbereich

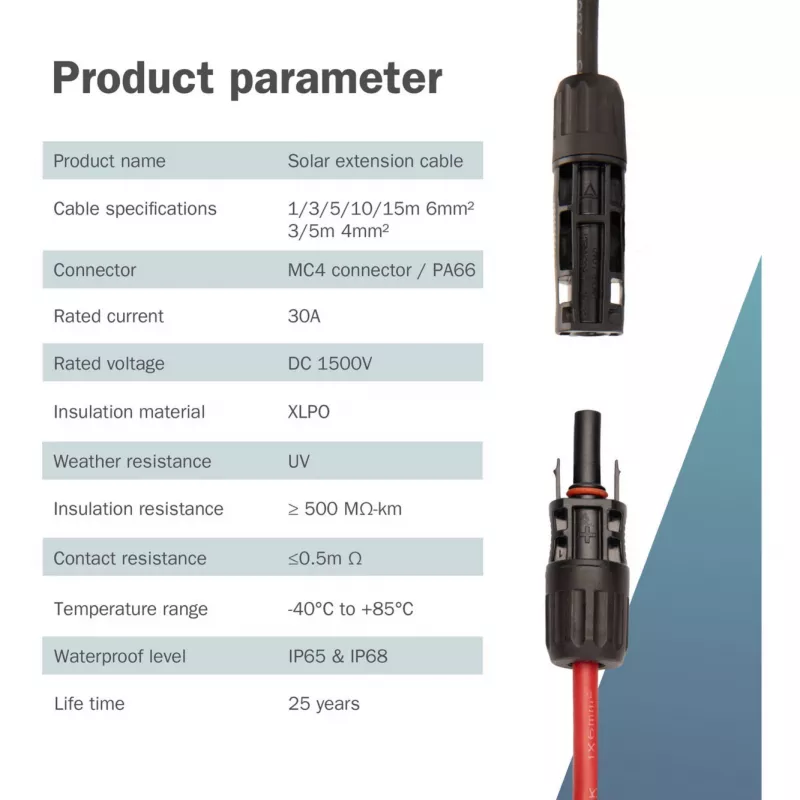

Wichtige Spezifikationen

• Länge: 3 m
• Leiterquerschnitt: 6 mm²
• Spannungsfestigkeit: bis 1500 V DC / 1000 V AC
• Nennstrom: 30 A
• Leitermaterial: verzinntes Kupfer
• Leiteraufbau: TS 84/0,285 mm
• Leiterdurchmesser: 3,0 mm
• Isoliermaterial: XLPO
• Mantelmaterial: XLPO (PA66 für Steckverbinderteile)
• Steckermaterial: PPE, PA66, halogenfrei
• Isolationsdurchmesser: 4,4 mm ±0,1 mm
• Außendurchmesser: 6,1 mm ±0,2 mm
• Temperaturbereich: -40 °C bis +85 °C
• Kontaktwiderstand: ≤ 0,5 Ω
• Isolationswiderstand: ≥ 500 MΩ·km
• Spannungsfestigkeit: AC 6,5 kV / DC 15 kV (5 Minuten)
• Funkenprüfung: 7 kV
• Normen & Zertifizierungen: CE, EN 50618, EN 60332-1-2 (Eca), EN 62852:2015, UL94 V-0
• Farbe: 1 × schwarz, 1 × rot
• Anschlüsse: MC4-Stecker auf MC4-Buchse
• Schutzart: IP65/IP68

Verwendung

Verlegen Sie das Kabel zwischen PV-Modulen, Wechselrichtern oder Verteilerdosen und achten Sie darauf, dass die Biegeradien eingehalten und die Steckverbinder nicht belastet werden. Stecken Sie den MC4-Stecker in die entsprechende MC4-Buchse der Gegenkomponente, bis der Verriegelungsmechanismus einrastet. Überprüfen Sie die korrekte Polarität (rot = Plus, schwarz = Minus), bevor Sie die endgültige Verbindung herstellen. Führen Sie vor dem Einschalten der Anlage eine Isolations- und Durchgangsprüfung gemäß den örtlichen Elektrovorschriften und den Anweisungen des Wechselrichterherstellers durch.

Empfehlungen

Bei langfristigen Außeninstallationen sichern Sie das Kabel mit geeigneten Klemmen oder Rohren gegen mechanische Belastung und UV-Strahlung, vermeiden Sie scharfe Kanten und beachten Sie die örtlichen Installationsvorschriften. Verwenden Sie das Kabel innerhalb der angegebenen Temperatur- und Spannungsgrenzen und stellen Sie sicher, dass die Steckverbinder vor dem Betrieb sauber und vollständig verriegelt sind.
