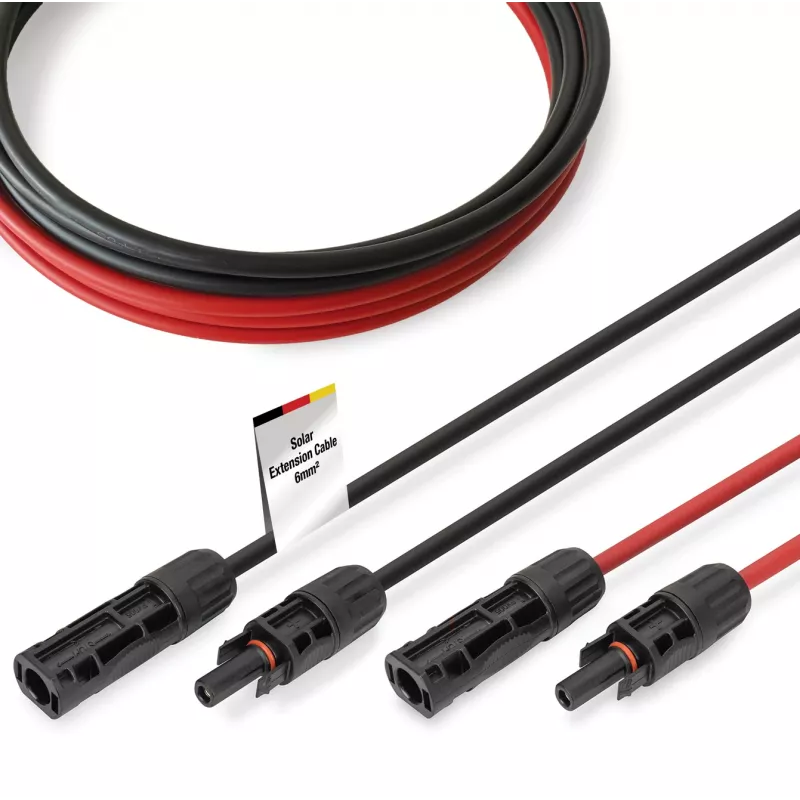

Kabel Digitus DK-SCEC66-0150 6 mm² 15 m MC4 Schwarz Rot

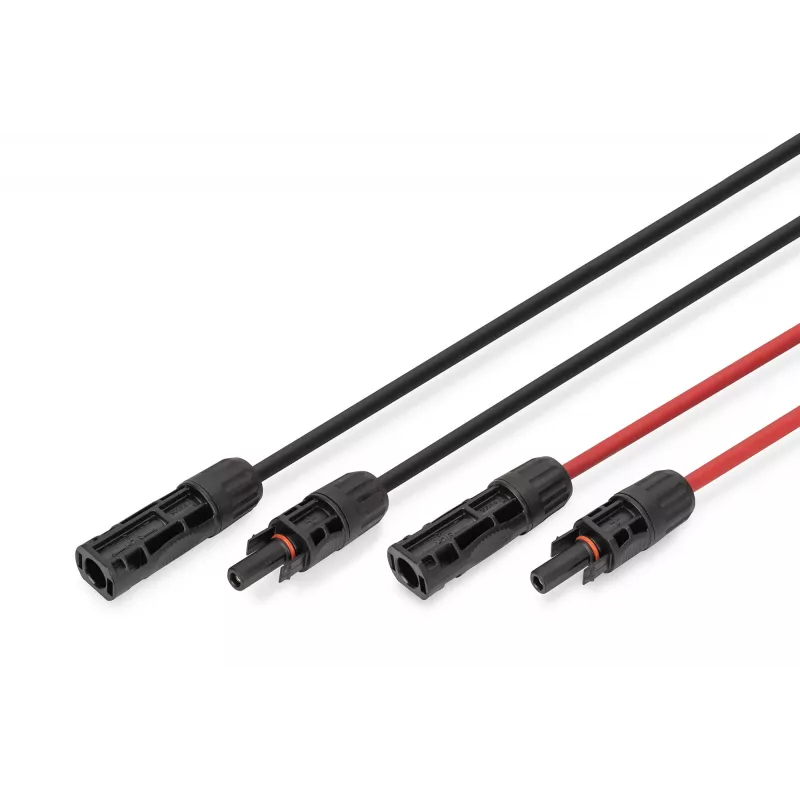

Das DIGITUS Kabel DK-SCEC66-0150 ist ein einbaufertiges Solar-Verlängerungskabel mit vormontierten MC4-Stecker und -Buchse, konzipiert für Photovoltaik-Installationen im Innen- und Außenbereich. Mit einem Leiterquerschnitt von 6 mm², einer Länge von 15 m und einer DC-Nennspannung bis 1500 V unterstützt das Kabel Hochspannungs-PV-Anlagen und bietet korrosionsbeständige verzinnte Kupferleiter sowie XLPO-Isolierung mit einem robusten PA66-Außenmantel.

Vorteile

Das Kabel bietet hohe Leitfähigkeit und Korrosionsschutz dank verzinnten Kupferleitern und sorgt für niedrigen Kontaktwiderstand (≤ 0,5 Ω) für minimale Verlustleistung. Es ist für den dauerhaften Außeneinsatz geeignet mit UV-, Feuchtigkeits- und Ozonbeständigkeit, und sein flexibles Design ermöglicht einfache Verlegung auch bei engen Radien. Vormontierte MC4-Steckverbinder ermöglichen werkzeuglosen, schnellen Anschluss. Mantel und Isolierung sind flammhemmend (UL94 V-0) und das Produkt erfüllt CE und relevante EN-Normen für den internationalen Einsatz.

Geeignet für

• Anschluss von Solarmodulen an Wechselrichter oder Generatoranschlusskästen
• Verlängerung von PV-Strings in privaten und gewerblichen Installationen
• DIY-Solarprojekte und professionelle PV-Systeminstallationen
• Außen- und Dach-Photovoltaikanwendungen

Technische Daten

• Länge: 15 m
• Leiterquerschnitt: 6 mm²
• Spannungstoleranz: bis zu 1500 V DC / 1000 V AC
• Nennstrom: 30 A
• Leitermaterial: verzinntes Kupfer
• Leiteraufbau: 84 Litzen × 0,285 mm
• Leiterdurchmesser: 3,0 mm
• Isoliermaterial: XLPO
• Mantelmaterial: PA66 / XLPO
• Steckermaterial: PPE, PA66, halogenfrei
• Isolationsdurchmesser: 4,4 mm ±0,1 mm
• Außendurchmesser: 6,1 mm ±0,2 mm
• Temperaturbereich: -40 °C bis +85 °C
• Kontaktwiderstand: ≤ 0,5 Ω
• Isolationswiderstand: ≥ 500 MΩ·km
• Spannungsfestigkeit: AC 6,5 kV / DC 15 kV (5 Minuten)
• Funkenprüfung: 7 kV
• Normen & Zertifikate: CE, EN 50618, EN 60332-1-2 (Eca), EN 62852:2015, UL94 V-0
• Farbe: 1× schwarz, 1× rot
• Steckverbinder: MC4-Stecker (männlich) und MC4-Buchse (weiblich)
• Schutzart: IP65 / IP68

Verwendung

Verlegen Sie das konfektionierte Kabel zwischen Solarmodulen, Generatoranschlusskästen oder Wechselrichtern und achten Sie auf die richtige Polarität (rot = Plus, schwarz = Minus). Befestigen Sie das Kabel entlang der Strecke, um mechanische Belastungen zu vermeiden und den minimalen Biegeradius einzuhalten. Verbinden Sie MC4-Stecker und -Buchse durch Ausrichten und Zusammendrücken bis sie einrasten; überprüfen Sie die verriegelte Verbindung. Befolgen Sie die örtlichen Elektrovorschriften und schalten Sie PV-Stromkreise ab, bevor Sie Verbindungen herstellen oder trennen.

Empfehlungen

Für langfristige Leistung überprüfen Sie die Verbindungen regelmäßig auf Korrosion oder Beschädigungen, vermeiden Sie scharfe Biegungen, die den minimalen Biegeradius des Kabels überschreiten, und verwenden Sie geeignete Schellen oder Kabelbinder zur Entlastung mechanischer Spannungen. Stellen Sie sicher, dass die Installation den geltenden Normen und den Richtlinien des Wechselrichterherstellers entspricht.
