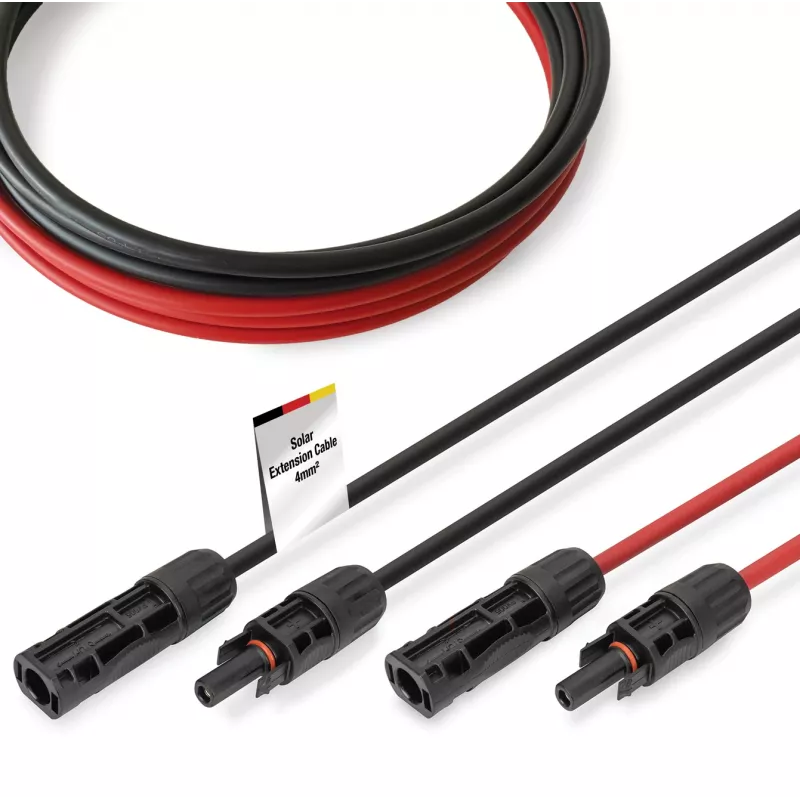

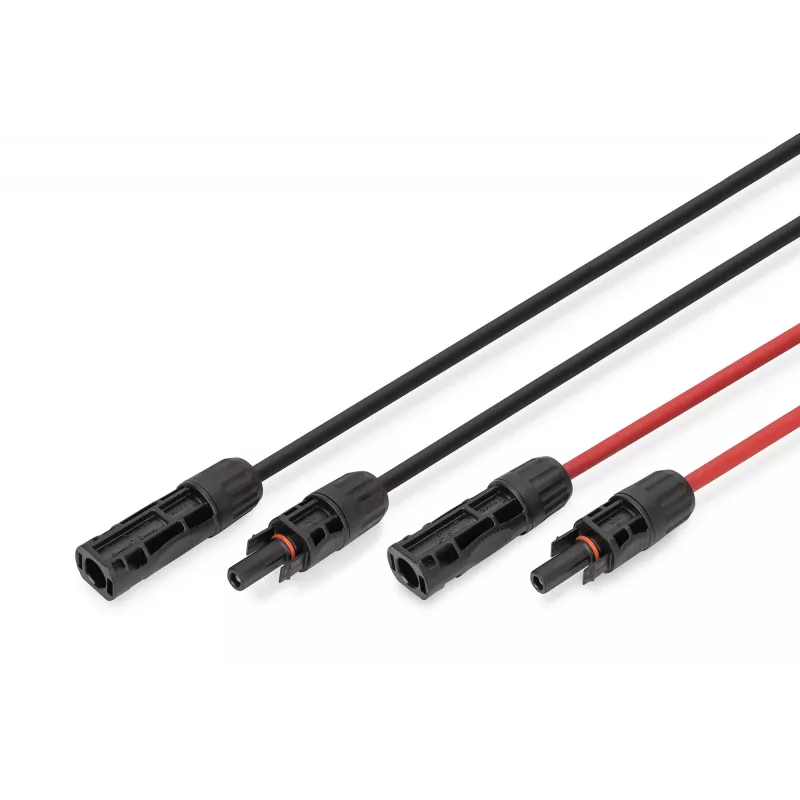

Kabel Digitus DK-SCEC64-0030 4 mm² MC4-Steckverbinder 3 m Schwarz Rot

Das Digitus DK-SCEC64-0030 ist ein sofort einsetzbares 3 m Solar-Verlängerungskabel mit vormontierten MC4-Steckverbindern, das für die Verbindung von Photovoltaikmodulen, Wechselrichtern und anderen PV-Komponenten entwickelt wurde. Das Kabel verfügt über einen verzinnten Kupferleiter mit 4 mm² Querschnitt und ist für eine zuverlässige Energieübertragung in Solarenergiesystemen vorgesehen. Isolier- und Mantelmaterialien bieten Beständigkeit gegen UV-Strahlung, Feuchtigkeit, Ozon und mechanische Beanspruchung.

Vorteile

Das Kabel bietet hohe Leitfähigkeit und Korrosionsschutz durch verzinnte Kupferleiter mit 4 mm² Querschnitt sowie einen geringen Kontaktwiderstand (≤ 0,509 Ω) zur Minimierung von Leitungsverlusten. Vormontierte MC4-Steckverbinder ermöglichen eine werkzeuglose, schnelle und sichere Plug-and-Play-Installation. Es unterstützt hohe Gleichspannungen (bis zu 1500 V DC Spannungsfestigkeit, 1000 V Nennspannung), hält Temperaturen von -40 °C bis +85 °C stand und verfügt über einen flammhemmenden Mantel (UL94 V-0). Die Konstruktion ist witterungsbeständig und flexibel für den dauerhaften Außeneinsatz und enge Biegeradien.

Geeignet für

• Verlängerung von Solarmodulanschlüssen bei Aufdach- und bodenmontierten PV-Anlagen
• Verbindung von Solarmodulen mit Wechselrichtern und Verteilerkästen
• DIY-Solarprojekte und professionelle Photovoltaikinstallationen

Technische Daten

• Länge: 3 m
• Leiterquerschnitt: 4 mm²
• Nennstrom: 30 A
• Spannungsfestigkeit / Spannungsbeständigkeit: bis zu 1000 V DC Nennspannung; Spannungsfestigkeit AC 6,5 kV / DC 15 kV (5 min)
• Leitermaterial und -aufbau: verzinntes Kupfer, TS 56/0,285±0,01; Leiterdurchmesser 2,4 mm
• Isolier- / Mantelmaterial: XLPO (Isolierung), PA66-Mantel; Steckermaterial PPE, PA66, halogenfrei
• Isolationsdurchmesser: 3,8 mm ±0,1 mm; Außendurchmesser: 5,5 mm ±0,2 mm
• Temperaturbereich: -40 °C bis +85 °C
• Kontaktwiderstand: ≤ 0,509 Ω
• Isolationswiderstand: ≥ 580 MΩ·km
• Funkenprüfung: 7 kV
• Normen und Zertifikate: CE, EN 50618, EN 60332-1-2 (Eca), EN 62852:2015, UL94 V-0
• Mantelfarben: 1x schwarz, 1x rot
• Anschlüsse: MC4-Stecker auf MC4-Buchse

Anwendung

Überprüfen Sie vor der Installation die Systemspannung und die Polarität. Verlegen Sie das Kabel zwischen Modulen, Wechselrichtern oder Anschlusspunkten, beachten Sie die Biegeradien und befestigen Sie es, um mechanische Belastungen zu vermeiden. Verbinden Sie den MC4-Stecker mit der entsprechenden MC4-Buchse, bis sie hörbar einrasten; nutzen Sie die vormontierten Steckverbinder, um zusätzliches Werkzeug zu vermeiden. Überprüfen Sie die elektrischen Verbindungen und die Isolationsintegrität, bevor Sie die PV-Anlage in Betrieb nehmen.

Empfehlungen

Für einen sicheren und dauerhaften Betrieb verwenden Sie das Kabel innerhalb der angegebenen Temperatur- und Spannungsbereiche, befolgen Sie die örtlichen Elektrovorschriften und die Herstelleranweisungen und führen Sie regelmäßige Inspektionen auf UV- oder mechanische Schäden durch. Überschreiten Sie nicht den Nennstrom und achten Sie auf die richtige Polarität beim Anschließen von Modulen und Wechselrichtern.
