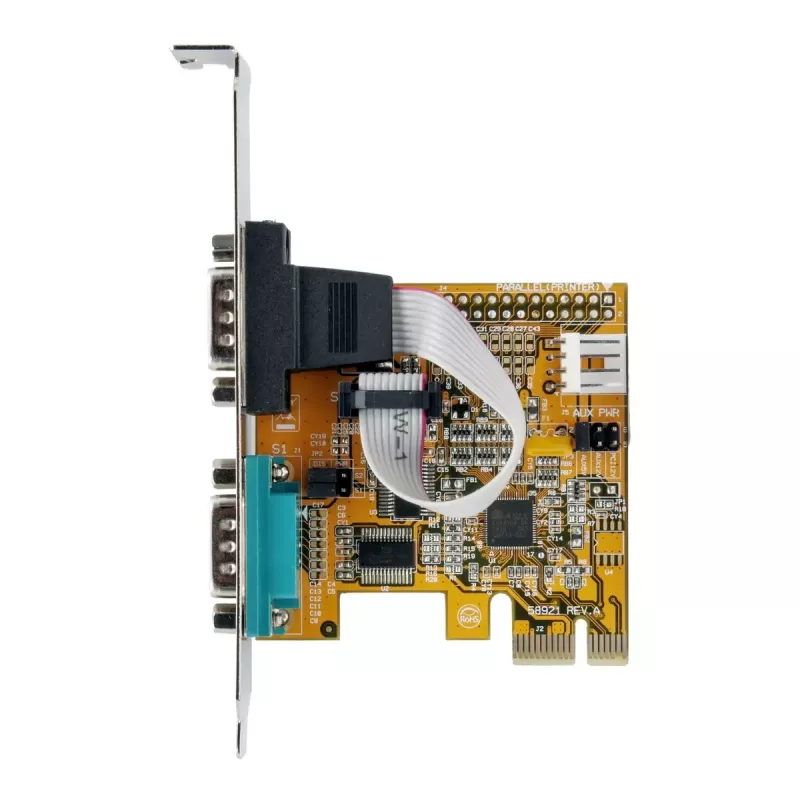

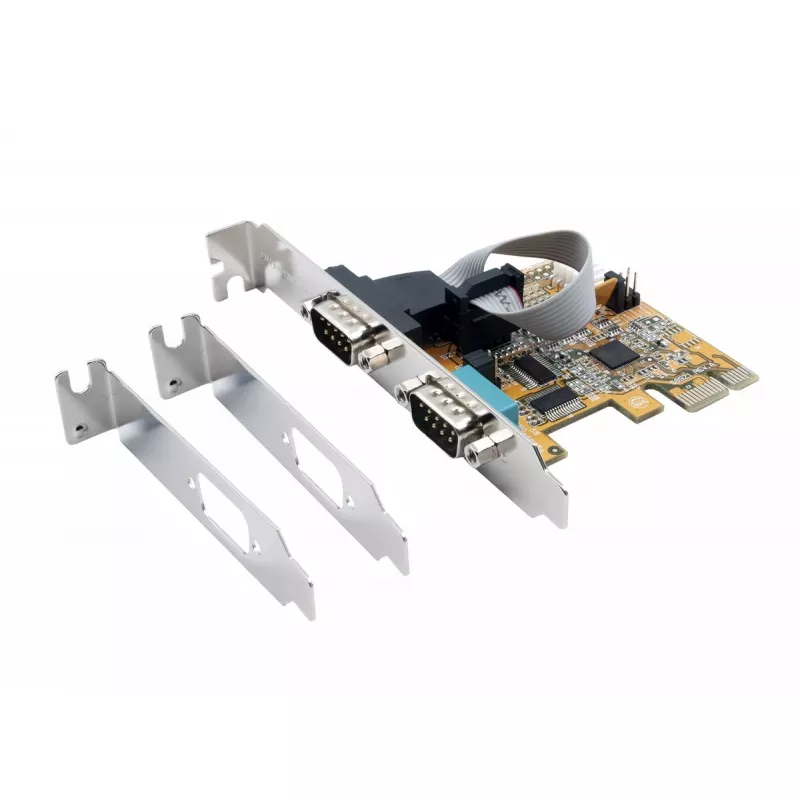

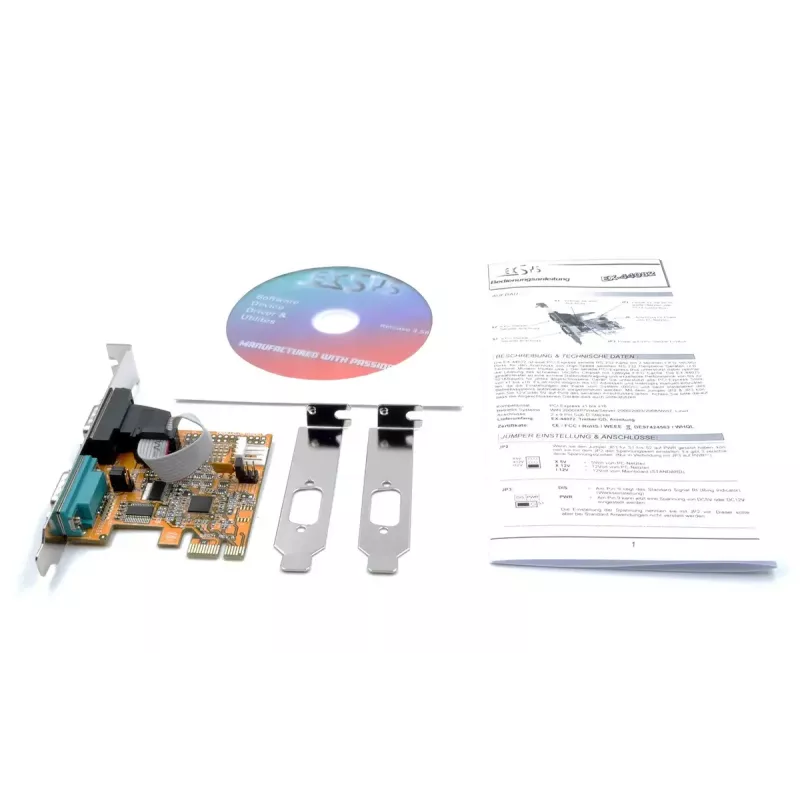

Interne RS-232-Schnittstellenkarte EXSYS EX-44082

Die EXSYS EX-44082 ist eine interne RS-232-Schnittstellenkarte, die für den Einbau in PCIe-Steckplätze konzipiert wurde. Sie bietet eine einzelne RS-232-Ausgangsschnittstelle zum Anschluss serieller Geräte und unterstützt Baudraten bis zu 921,6 Kbit/s. Die Karte verfügt über einen 16-Byte-FIFO-Puffer, unterstützt konfigurierbare Datenbits (5, 6, 7 oder 8) und verwendet eine Ausgangsspannung von 5 V. Mit kompakten Abmessungen von 78,5 mm x 66,8 mm und einem Gewicht von 188 g ist die EX-44082 für Systeme gedacht, die eine zuverlässige onboard serielle Schnittstelle benötigen, die mit einer Reihe von Windows-Betriebssystemen kompatibel ist.

Vorteile

Die EXSYS EX-44082 ermöglicht eine serielle Hochgeschwindigkeitskommunikation in einem kleinen Formfaktor, der für PCIe-bestückte Motherboards geeignet ist. Die Unterstützung von Baudraten bis zu 921,6 Kbit/s und wählbaren Datenbitlängen bietet Flexibilität für verschiedene serielle Protokolle. Der integrierte 16-Byte-FIFO-Puffer hilft, Datenspitzen zu bewältigen und die CPU-Belastung während der Übertragungen zu reduzieren. Native Kompatibilität mit gängigen Windows-Versionen vereinfacht die Treiberintegration und den Einsatz in bestehenden Systemen.

Geeignet für

• Hinzufügen eines seriellen RS-232-Anschlusses zu Desktop-PCs oder Workstations mit verfügbaren PCIe-Steckplätzen
• Anschluss von seriellen Altgeräten wie Modems, Barcode-Scannern und industriellen Steuerungen
• Embedded- oder Industrie-PCs, die kompakte, leichte serielle Konnektivität erfordern
• Softwareentwicklungs- und Testumgebungen, die konfigurierbare serielle Parameter benötigen

Technische Daten

• Host-Schnittstelle: PCIe
• Ausgangsschnittstelle: RS-232
• Maximale Baudrate: 921,6 Kbit/s
• FIFO-Puffergröße: 16 Byte
• Datenbits: konfigurierbar auf 5, 6, 7 oder 8 Bit
• Ausgangsspannung: 5 V
• Abmessungen: 78,5 mm x 66,8 mm
• Gewicht: 0,188 kg
• Interne Installation: ja
• Kompatible Betriebssysteme: Windows 10, 8, 7, 2000

Verwendung

Installieren Sie die EXSYS EX-44082 in einem verfügbaren PCIe-Steckplatz eines ausgeschalteten Systems unter Beachtung der üblichen antistatischen Vorsichtsmaßnahmen. Befestigen Sie die Karte am Gehäuse und schließen Sie das externe RS-232-Kabel an die Ausgangsschnittstelle an. Schalten Sie das System ein und installieren Sie bei Bedarf die entsprechenden Treiber für das gewünschte Windows-Betriebssystem. Konfigurieren Sie die seriellen Port-Parameter — Baudrate, Datenbits, Parität und Stoppbits — im Betriebssystem oder in der Anwendung passend zum angeschlossenen Gerät. Überprüfen Sie die Kommunikation mit einer Terminalsoftware oder Diagnosetools.

Empfehlungen

Verwenden Sie für einen stabilen Betrieb qualitativ hochwertige geschirmte RS-232-Kabel und sorgen Sie für eine korrekte Erdung zwischen den verbundenen Geräten. Passen Sie die Baudraten- und Datenbiteinstellungen genau an das Peripheriegerät an, um Rahmenfehler zu vermeiden. In Umgebungen mit elektrischen Störungen können kürzere Kabelwege und Ferritkerne die Signalintegrität verbessern. Befolgen Sie die Anweisungen des Host-System- und Kartenherstellers zur Treiberinstallation und für Updates, um die Kompatibilität zu erhalten.
