Schnittstellenkarte EXSYS EX-44062

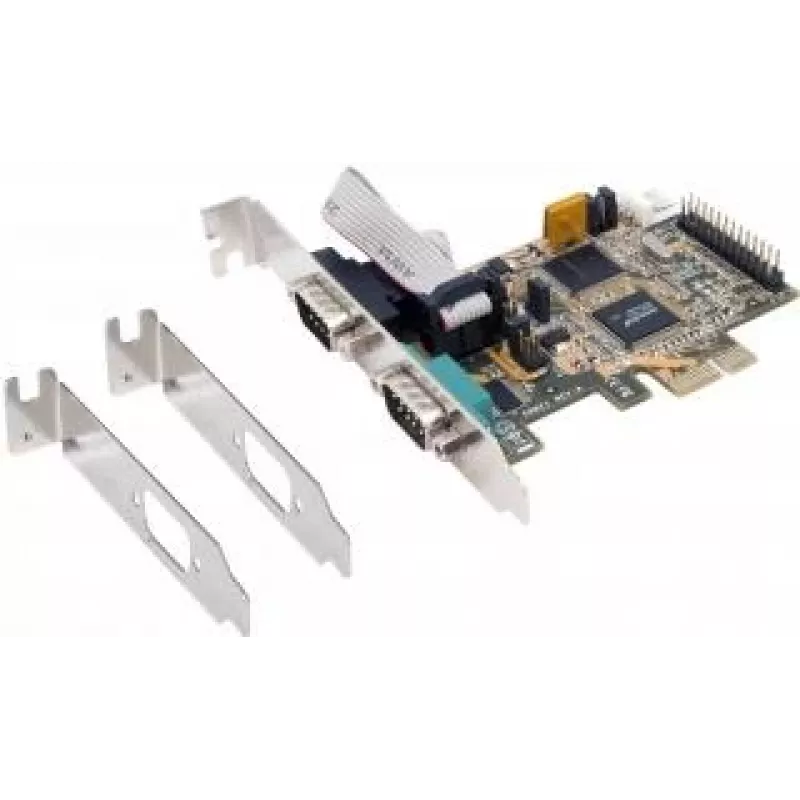

Der EXSYS EX-44062 PCI-Express-I/O-Adapter fügt einem PC, Thin Client oder Server über den PCI-Express-Bus zwei RS-232 serielle Schnittstellen hinzu. Aufgebaut rund um 16C1050-Typ UART-kompatible Controller mit On-Board-FIFO-Pufferung, unterstützt die Karte standardmäßige serielle Signalleitungen und bietet optional +5V oder +12V auf Pin 9 für POS-Geräte. Das Low-Profile-Design umfasst zwei Low-Profile-Blenden für kleine Computergehäuse und ist vollständig PCIe-Plug-and-Play-kompatibel, um manuelle IRQ- oder I/O-Adresskonfigurationen zu vermeiden.

Vorteile

Der Adapter unterstützt zwei leistungsstarke RS-232-Ports mit 16C1050-FIFO-Pufferung (256 Byte) und Hardware- oder Software-Flusskontrolle (RTS/CTS und XON/XOFF). Er ist PCIe 1.0a–3.0 konform und ermöglicht BIOS-verwaltetes IRQ-Sharing, was IRQ- und I/O-Adresskonflikte vermeidet. Die Karte bietet ESD-Schutz auf den RS-232-Leitungen und ein robustes schwarzes Edelstahl-Low-Profile-Formfaktor, der für kompakte Systeme geeignet ist.

Geeignet für

• Anbindung von Legacy-Geräten (Modems, industrielle Controller)
• Point-of-Sale-Systeme, die Strom auf Pin 9 benötigen
• Server oder Thin Clients, die zusätzliche COM-Ports benötigen
• Embedded- oder Industrie-PCs mit begrenztem Platz (Low-Profile-Gehäuse)

Wichtige Spezifikationen

• Schnittstelle: 2 × RS-232 (V.24), FIFO-Puffer 16C1050, 256 Byte
• Chipsatz: SystemBase SB16C1052PCI
• PCIe: Vollständig kompatibel mit PCIe 1.0a bis 3.0
• Datenbits: 5, 6, 7, 8
• Stoppbits: 1, 1,5, 2
• Parität: keine, gerade, ungerade, Space, Mark
• Signale: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
• Flusskontrolle: RTS/CTS und XON/XOFF
• ESD-Schutz: ±15 kV (IEC1000-4-2) an RS-232-I/Os
• POS-Strom: +5V oder +12V verfügbar auf Pin 9 des männlichen Steckers
• Formfaktor: Low-Profile-Platine; inklusive zwei Low-Profile-Blenden
• Abmessungen: ca. 88 mm × 66 mm

Verwendung

Installieren Sie den EX-44062 in einen verfügbaren PCI-Express-x1- (oder größeren) Steckplatz auf dem Motherboard, befestigen Sie die für Ihr Gehäuse passende Low-Profile-Blende und schalten Sie das System ein. Die Karte ist PCIe-Plug-and-Play-kompatibel, sodass das Betriebssystem Ressourcen automatisch erkennen und zuweisen sollte; verwenden Sie bei Bedarf das System-BIOS, um IRQ-Einstellungen zu verwalten. Schließen Sie serielle Geräte an die DB9-Stecker an und konfigurieren Sie die Port-Parameter (Baudrate, Datenbits, Stoppbits, Parität und Flusskontrolle) in Ihrem Betriebssystem oder Ihrer Anwendung.

Empfehlungen

Überprüfen Sie bei POS-Anwendungen, die Strom von Pin 9 benötigen, dass das angeschlossene Gerät +5V oder +12V auf diesem Pin unterstützt und dass Kabel und Stecker für serielle Stromversorgung ausgelegt sind. Verwenden Sie Hardware-Flusskontrolle für zuverlässige serielle Hochgeschwindigkeitskommunikation und beachten Sie die ESD-Schutzpraktiken beim Anschließen oder Trennen von Geräten.
