Schnittstellenkarte EXSYS EX-44342 Intern Seriell

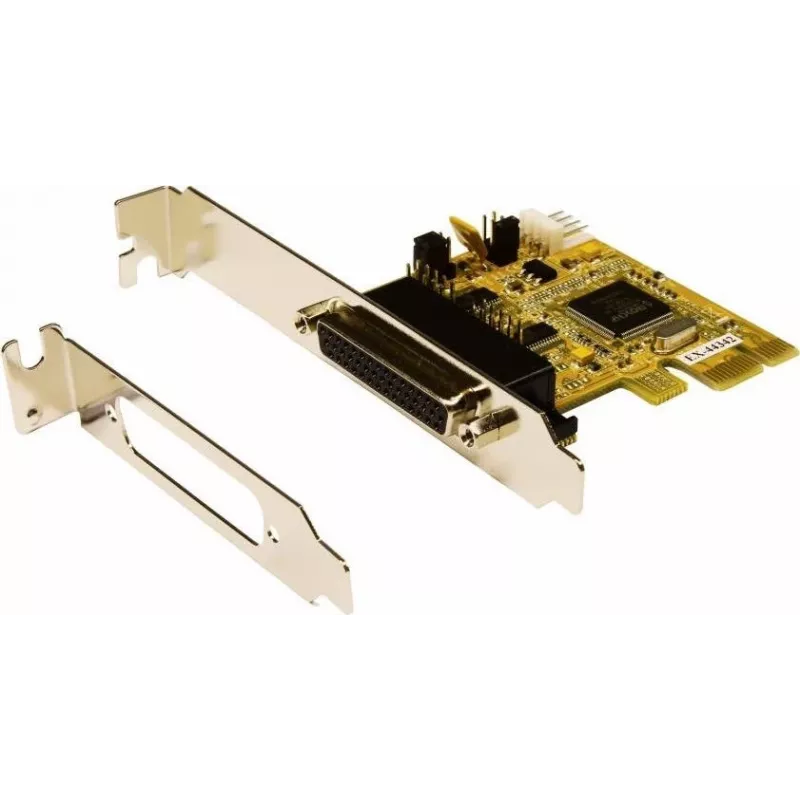

Die EXSYS EX-44342 interne serielle Schnittstellenkarte bietet zwei leistungsstarke RS-232-Seriellports mit 16C550-kompatiblen UARTs und wird über einen PCI-Express (PCIe)-Steckplatz mit dem Host-System verbunden. Entwickelt für PCs, Thin-Clients und Server, ermöglicht die kompakte Karte (66 mm × 65 mm) eine zuverlässige COM-Port-Erweiterung und unterstützt standardmäßige serielle Einstellungen einschließlich 5/6/7/8 Datenbits und 1/1,5/2 Stoppbits. Die Karte ist PCI-Express-Plug-and-Play-kompatibel und vermeidet manuelle IRQ- oder E/A-Adresskonfiguration. Sie liefert außerdem +5V und +12V auf Pin 9 des männlichen Steckers für die Stromversorgung von Kassensystemen.

Vorteile

Die EX-44342 bietet sofortige COM-Port-Erweiterung über PCIe mit automatischer Plug-and-Play-Erkennung, zwei unabhängige RS-232-Ports mit 16C550-kompatiblen UARTs für breite Kompatibilität mit älteren Geräten und einen kompakten Formfaktor, der für Standard- und kleine Gehäuse geeignet ist, wenn die mitgelieferte Low-Profile-Halterung verwendet wird. Die Pin-9-Stromausgabe unterstützt POS-Peripheriegeräte ohne separate Stromverkabelung.

Geeignet für

• Anschluss älterer serieller Geräte wie Barcodescanner, Bondrucker und Modems
• POS-Systeme, die serielle Ports mit Pin-9-Stromversorgung benötigen
• Industrie- oder Embedded-PCs, Thin-Clients und Server, die zusätzliche COM-Ports benötigen

Wichtige Spezifikationen

• Modell: EXSYS EX-44342
• Schnittstelle: PCI-Express (PCIe) Host-Schnittstelle
• Ports: 2 × RS-232 serielle Ports (16C550-kompatibler UART)
• Serielle Einstellungen: Datenbits 5/6/7/8; Stoppbits 1/1,5/2
• Stromversorgung am Stecker: +5V und +12V verfügbar auf Pin 9 (POS-Unterstützung)
• Formfaktor: interne Karte, Abmessungen 66 mm (B) × 65 mm (T)
• Plug-and-Play: PCI-Express Plug-and-Play-kompatibel

Verwendung

Installieren Sie die EX-44342 in einem freien PCIe-Steckplatz auf dem Host-Motherboard, befestigen Sie die Halterung und schließen Sie die seriellen Geräte an die männlichen RS-232-Stecker an. Das Betriebssystem sollte die Karte automatisch über PCIe Plug-and-Play erkennen; installieren Sie Treiber, falls von Ihrem Betriebssystem erforderlich. Wenn Sie POS-Peripheriegeräte verwenden, die Strom von Pin 9 beziehen, stellen Sie sicher, dass das angeschlossene Gerät die Stromversorgung auf diesem Pin akzeptiert und die bereitgestellte Spannung nicht überschreitet.

Empfehlungen

Verwenden Sie die mitgelieferte Low-Profile-Halterung für kleine Computergehäuse und überprüfen Sie die Treiberkompatibilität mit Ihrem Betriebssystem. Bei Geräten, die eine stromversorgte RS-232-Schnittstelle benötigen, überprüfen Sie die Stromanforderungen, bevor Sie sie an Pin 9 anschließen, um Schäden zu vermeiden.
