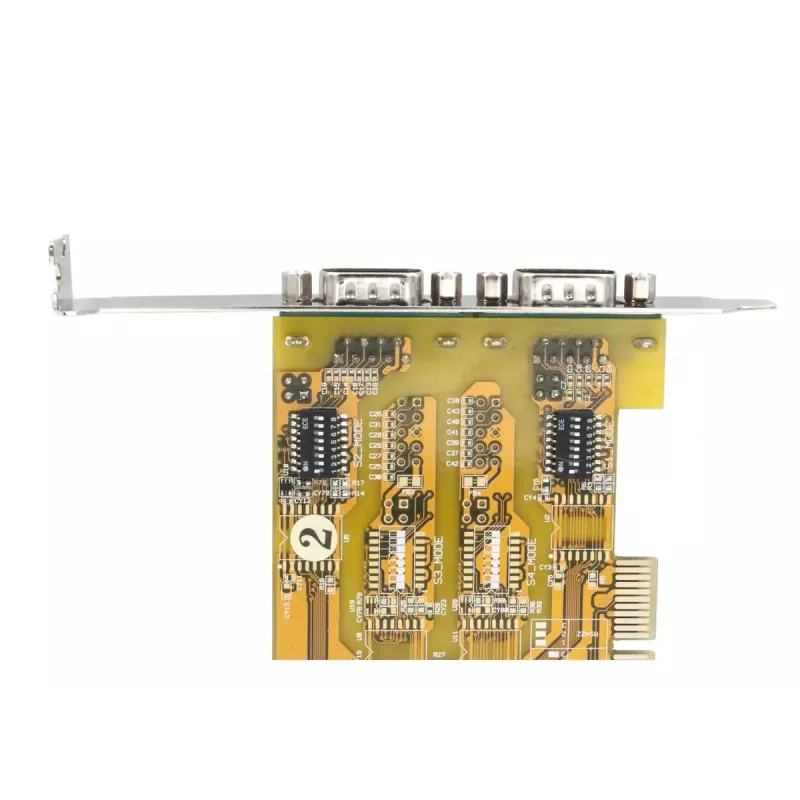

Schnittstellenkarten-Adapter EXSYS EX-45032

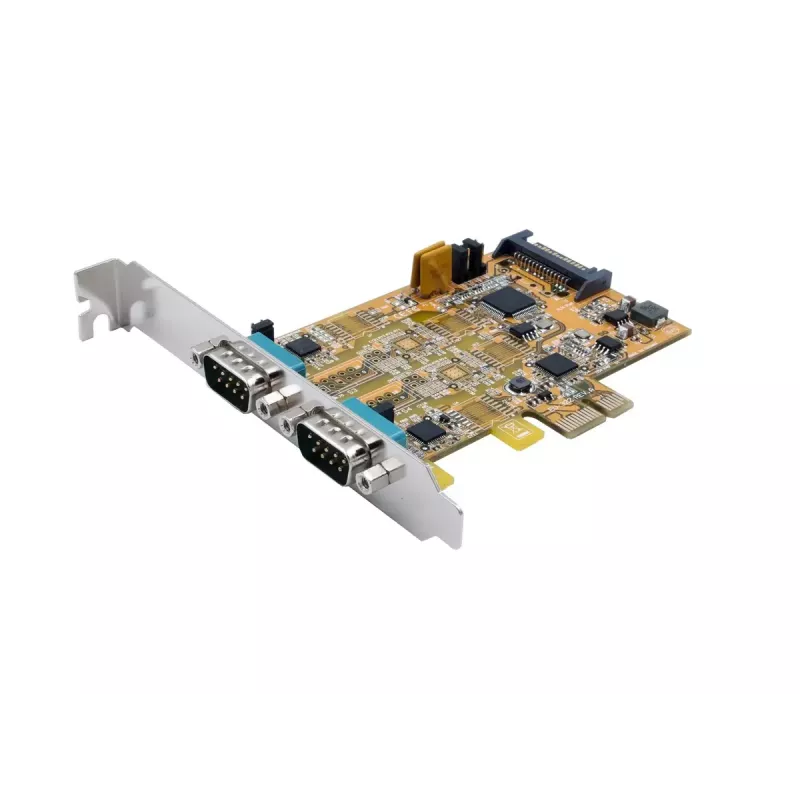

Die EXSYS EX-45032 PCI I/O-Karte fügt einem PC, einer kleinen Workstation oder einem Server über einen PCI- oder PCI-X-Steckplatz zwei konfigurierbare Hochleistungs-Serielle-Schnittstellen hinzu. Jeder Port bietet UART 16C550-kompatiblen Betrieb und kann unabhängig auf RS-232-, RS-422- oder RS-485-Modus eingestellt werden. Die Karte unterstützt POS-Stromversorgung auf Pin 9 (+5 V oder +12 V wählbar), ATTATM Auto RS-485 Sendersteuerung und ist Plug-and-Play-kompatibel.

Vorteile

Die Karte bietet flexible serielle Konnektivität mit zwei Ports, die mehrere Standards (RS-232/422/485) und hardwarekompatible 16C550 UARTs unterstützen. Die konfigurierbare POS-Stromversorgung auf Pin 9 vereinfacht die Integration mit Kassensystemen, während die ATTATM Auto RS-485-Unterstützung die Halbduplex-Bussteuerung erleichtert. Plug-and-Play-Betrieb und der PCI/PCI-X-Formfaktor ermöglichen eine unkomplizierte Installation in einer Vielzahl von Systemen.

Geeignet für

• Industrielle Steuerungssysteme, die zuverlässige serielle Verbindungen benötigen
• Kassenterminals und Peripheriegeräte
• Anbindung von Legacy-Geräten für Server und Workstations
• RS-485-Multidrop-Netzwerke und serielle Gerätenetzwerke

Wichtige technische Daten

• Schnittstellen: 2 serielle Ports, wählbar RS-232 / RS-422 / RS-485
• UART: 16C550-kompatibel
• FIFO-Puffer: 16 Byte
• Datenbits: 7 oder 8
• Stoppbits: 1, 1,5 oder 2
• POS-Stromversorgung: +5 V / +12 V wählbar auf Pin 9
• Bus: PCI / PCI-X
• Automatische Steuerung: ATTATM Auto RS-485 Senderunterstützung
• MPN: EX-45032, EAN: 4718359450327

Verwendung

Installieren Sie die EXSYS EX-45032 in einen verfügbaren PCI- oder PCI-X-Steckplatz des Host-Systems, befestigen Sie die Karte und schließen Sie serielle Kabel an die DB9-Anschlüsse an. Konfigurieren Sie jeden Port für den erforderlichen Standard (RS-232, RS-422 oder RS-485) und stellen Sie die POS-Stromversorgung auf Pin 9 ein, falls eine externe Gerätestromversorgung benötigt wird. Installieren Sie bei Bedarf die vom System oder Anbieter bereitgestellten Treiber; die Karte unterstützt Plug-and-Play-Erkennung auf kompatiblen Betriebssystemen. Stellen Sie beim RS-485-Betrieb sicher, dass Abschluss und Vorspannung mit Ihrer Bus-Topologie übereinstimmen, und aktivieren Sie ATTATM Auto RS-485, wenn eine automatische Sendersteuerung gewünscht ist.

Empfehlungen

Verwenden Sie in industriellen Umgebungen geschirmte serielle Kabel und ordnungsgemäße Erdungsanschlüsse, um Störungen zu reduzieren. Befolgen Sie bei RS-485-Netzwerken die empfohlenen Abschluss- und Vorspannungswiderstände und vermeiden Sie Sterntopologien, um eine zuverlässige Multidrop-Kommunikation zu gewährleisten.
