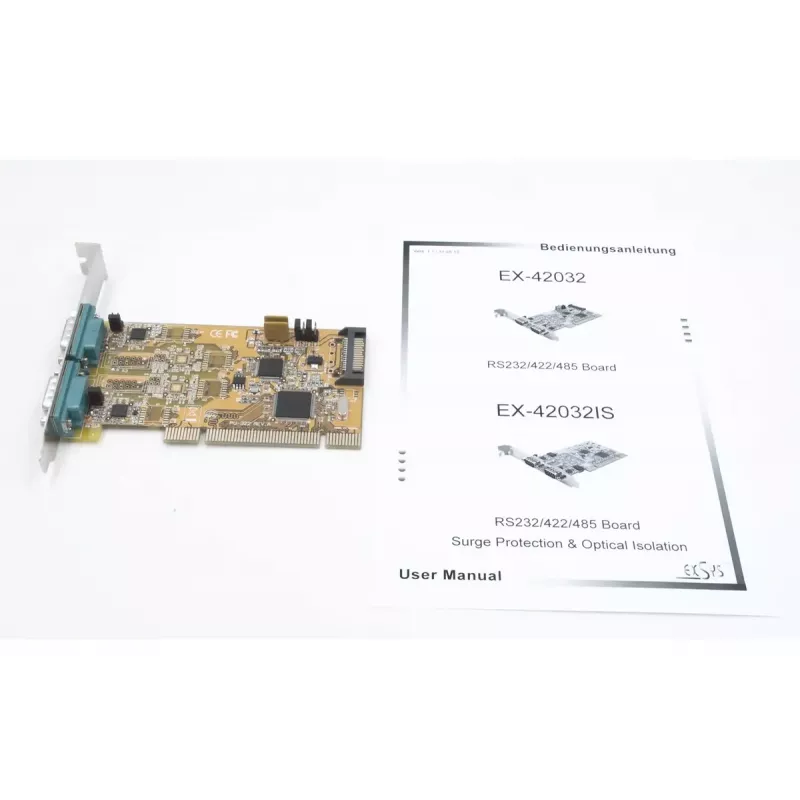

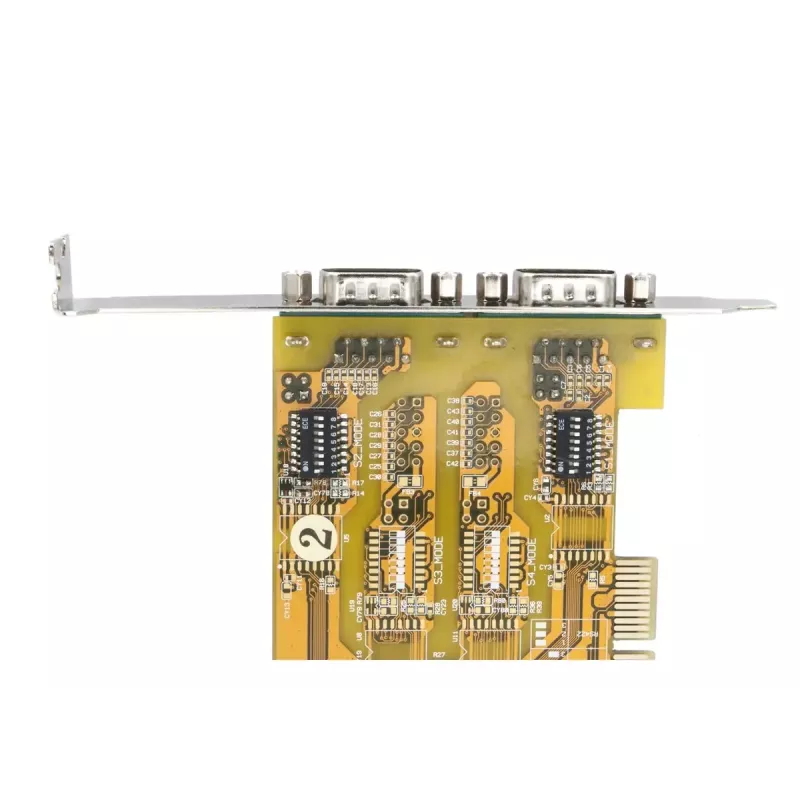

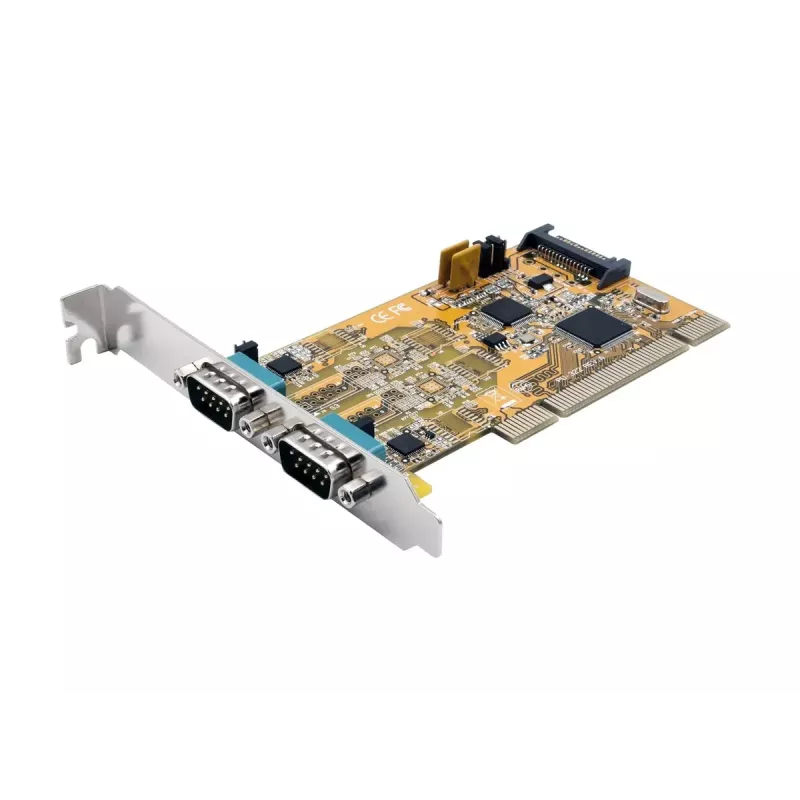

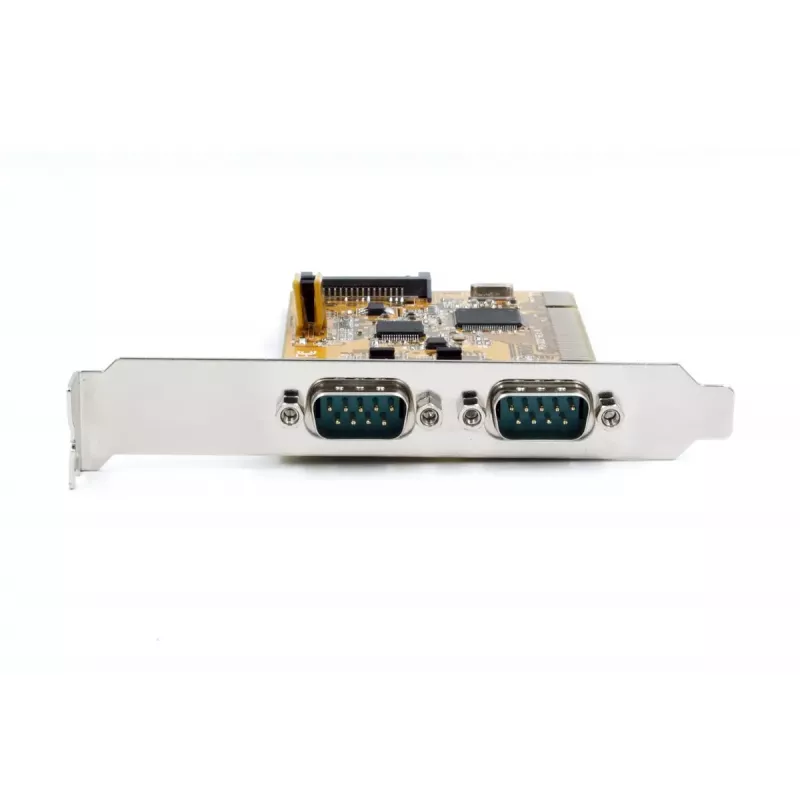

Schnittstellenkarte Exsys EX-42032 Intern Seriell

Die EXSYS EX-42032 PCI-I/O-Karte bietet zwei leistungsstarke serielle Schnittstellen mit wählbaren RS-232-, RS-422- und RS-485-Schnittstellen. Entwickelt für den Einbau in einen PCI- oder PCI-X-Steckplatz, erweitert die Karte einen PC, eine kleine Workstation oder einen Server um zwei zusätzliche serielle Kanäle auf Basis von UART 16C550. Pin 9 an den seriellen Anschlüssen kann so konfiguriert werden, dass er +5 V oder +12 V (Power over System) für POS-Geräte liefert. Die Karte ist plug-and-play-kompatibel und unterstützt die automatische RS-485-Sendersteuerung.

Vorteile

Die EX-42032 bietet flexible serielle Anbindung, indem jeder Port einzeln für RS-232, RS-422 oder RS-485 konfiguriert werden kann. Aufgebaut um UART 16C550-Chips, liefert sie zuverlässige, leistungsstarke asynchrone Kommunikation und unterstützt ATTATM Auto RS-485-Senderfunktionen, um die Halbduplex-Bussteuerung zu vereinfachen. Spannung an Pin 9 bietet zusätzlichen Komfort für Point-of-Sale-Peripheriegeräte, und die PCI-/PCI-X-Kompatibilität gewährleistet eine unkomplizierte Installation in einer Vielzahl von Systemen.

Geeignet für

• Anbindung von Legacy-Seriengeräten an moderne PCs, Workstations oder Server
• Industrielle Steuerung und Automatisierung mit RS-422-/RS-485-Bussen
• Point-of-Sale-Systeme, die Spannung am seriellen Steckerpin benötigen
• Anwendungen, die zuverlässige asynchrone serielle Kommunikation benötigen

Technische Spezifikationen

• Schnittstellen: wählbar RS-232, RS-422, RS-485 pro Port
• Ports: 2 serielle Ports (UART 16C550)
• Bus: PCI-/PCI-X-Steckplatzkompatibilität
• Spannung am Stecker: konfigurierbar +5 V oder +12 V an Pin 9
• RS-485: automatische Sendersteuerung unterstützt (ATTATM Auto RS-485)
• Kompatibilität: Plug-and-Play-Betrieb

Anwendung

Installieren Sie die EX-42032 in einen freien PCI- oder PCI-X-Steckplatz des Zielsystems, während der Computer ausgeschaltet ist. Befestigen Sie die Karte und verbinden Sie die seriellen Kabel mit den externen Anschlüssen. Konfigurieren Sie jeden Port für RS-232-, RS-422- oder RS-485-Betrieb gemäß den Anforderungen des angeschlossenen Geräts und stellen Sie den Pin-9-Ausgang auf +5 V oder +12 V ein, falls Spannung für POS-Peripherie benötigt wird. Schalten Sie das System ein und lassen Sie das Betriebssystem die Plug-and-Play-Karte erkennen; installieren Sie Treiber, falls von Ihrem Betriebssystem erforderlich.

Empfehlungen

Verwenden Sie geschirmte serielle Kabel und eine ordnungsgemäße Erdung in industriellen Umgebungen, um die Signalintegrität zu erhalten. Stellen Sie bei Verwendung von RS-485 in Multi-Drop-Netzwerken eine korrekte Terminierung und Vorspannung sicher. Überprüfen Sie die erforderliche Spannung an Pin 9, bevor Sie angeschlossene Geräte mit Spannung versorgen.
